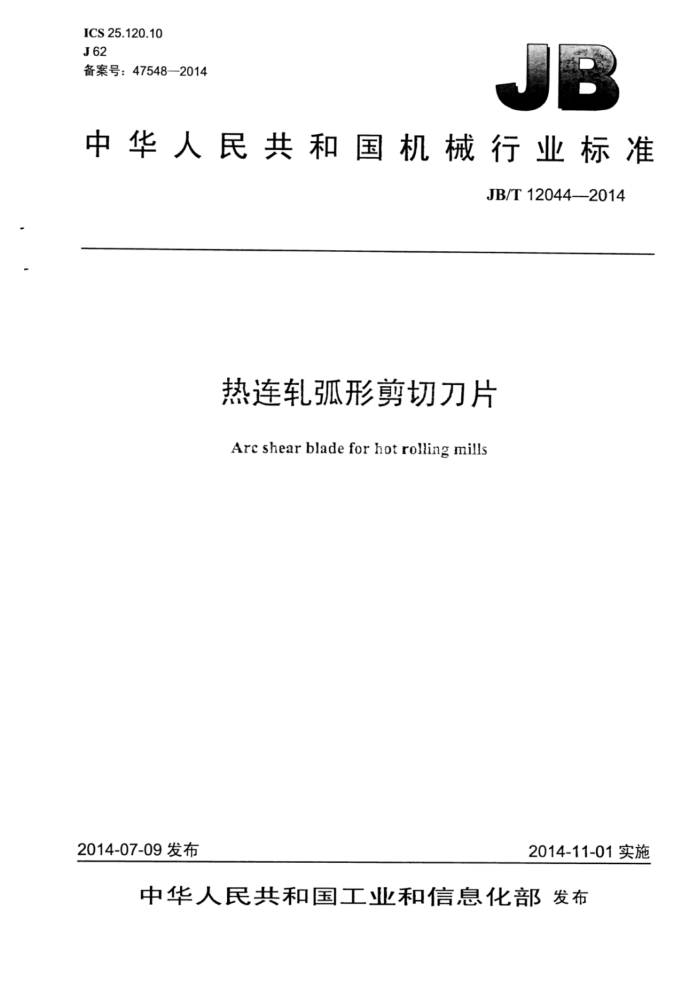

ICS25.120.10 J62 备案号：47548—2014
中华人民共和国机械行业标准
JB/T120442014
热连轧弧形剪切刀片
Arc shear blade for hot rolling mills
2014-07-09发布
2014-11-01实施
中华人民共和国工业和信息化部发布 中华人民共和国
机械行业标准热连轧弧形剪切刀片 JB/T12044201+
*
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
+
210mm×297mm-0.75印张-23T字
2014年12月第1版第1次印刷
定价：15.00元
+
书号：15111·12591 网址：http: //www.cmpbook.com 编辑部电话： （010)88379778 直销中心电话： （010)88379693
封面无防伪标均为盗版
版权专有 侵权必究 JB/T12044—2014
目 次
前言 1范围
规范性引用文件
2
3术语和定义. 4结构型式、基本参数和主要尺寸 5产品标记 5.1产品型号. 5.2标记示例 6技术要求 6.1材料.
6.2 毛坏 6.3 热处理要求. 6.4 机械加工要求， 6.5修馨要求.. 检验方法及检验规则
4
7 8
包装、标志和存 8.1 包装.. 8.2 标志... 8.3 存
图1 出柄式飞剪刀片.. 图2 滚筒式飞剪刀片..
表1曲柄式飞剪刀片主要参数、尺寸表2滚筒式飞剪刀片主要参数、尺寸表3同一刀片硬度允许偏差表4未注尺寸公差的首末孔距离极限偏差表5等厚度、等高度公差. 表6检验项目、方法及参照标准
6 JB/T12044—2014
前 言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国冶金设备标准化技术委员会 （SAC/TC409）口。 本标准起草单位：泰尔重工股份有限公司。 本标准主要起草人：邰正彪、孙德忠、夏清华、杨晓红、刘火根、汪桂林本标准为首次发布。
II JB/T12044—2014
热连轧弧形剪切刀片
1范围
本标准规定了冶金行业热连轧生产线切头飞剪的弧形剪切刀片的术语和定义、结构型式、基本参数和主要尺寸、产品标记、技术要求、检验方法及检验规则、包装、标志和贮存等。
本标准适用于热连轧剪切中间坏头，尾的弧形剪切刀片。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191 包装储运图示标志 GB/T222 钢的成品化学成分允许偏差 GB/T226 钢的低倍组织及缺陷酸蚀试验法 GBT230.1金属材料洛氏硬度试验第1部分：试验方法（A、B、C、D、E、F、G、H、K、
N、T标尺
GB/T1184—1996 形状和位置公差未注公差值 GB/T1299—2000 合金工具钢 GB/T1804 一般公差未注公差的线性和角度尺寸的公差 GB/T4879 防锈包装 GB/T7736 钢的低倍缺陷超声波检验法 GB/T10561 钢中非金属夹杂物含量的测定标准评级图显微检验法 GB/T13298 金属显微纽织检验方法 GB/T17394 金属里氏硬度试验方法 GB/T18254—2002高碳轴承钢 JB/T5000.15重型机械通用技术条件第15部分：锻斜件无损检测 JB/T6050·钢铁热处理零件硬度检验通则 JB/T8420一2008热作模具钢显微组织评级
3术语和定义
下列术语和定义适用于本文件。
3.1
热连轧弧形剪切刀片arc shearblade forhotrollingmills 热连轧生产线上用于剪切中间坏头、尾的弧面刃口的金属剪切刀片，如曲柄式飞剪的上刀片、下刀
片，滚筒式飞剪的上刀片、下刀片等（以下简称刀片）。
4结构型式、基本参数和主要尺寸
刀片分为用于曲柄式飞剪和滚筒式飞剪两种型式。 曲柄式飞剪刀片结构如图1所示，主要参数和尺寸见表1 滚筒式飞剪刀片结构如图2所示，主要参数和尺了见表2。
