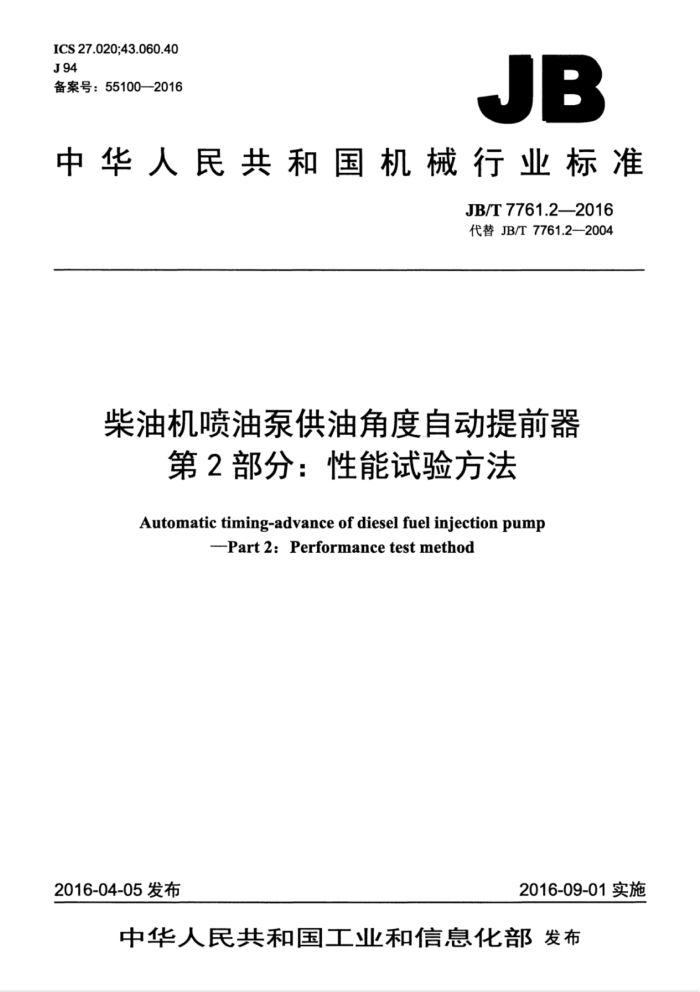

ICS 27.020;43.060.40 J94 备案号：55100—2016
JB
中华人民共和国机械行业标准
JB/T7761.22016 代替JB/T7761.2—2004
柴油机喷油泵供油角度自动提前器
第2部分：性能试验方法
Automatic timing-advance of diesel fuel injection pump
--Part 2: Performance test method
2016-04-05发布
2016-09-01实施
中华人民共和国工业和信息化部发布 JB/T7761.22016
目 次
前言 1范围 2规范性引用文件 3试验条件 4试验项目和试验方法 4.1提前角测定 4.2运转试验， 4.3密封性试验. 4.4清洁度试验 4.5可靠性试验附录A（资料性附录） 提前器提前特性曲线。
1
##2
工
二
图A.1 提前器提前特性曲线 JB/T7761.2—2016
前言
JB/T7761《柴油机喷油泵供油角度自动提前器》分为两个部分：一第1部分：技术条件；一第2部分：性能试验方法。 本部分为JB/T7761的第2部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分代替JB/T7761.2一2004《柴油机喷油泵供油角度自动提前器第2部分：性能试验方法》
与JB/T7761.2-2004相比主要技术变化如下：
修改了规范性引用文件（见第2章：2004年版的第2章）；一增加了喷油泵试验台用高压油管组件的规定（见3.1）；一增加了试验用提前器技术要求按JB/T7761.1的规定。"”（见3.3）；一将测试精度“不低于0.2°”改为不低于0.1°”（见3.4，2004年版的3.4）；一将压缩空气压力0.10MPa”改为“0.20MPa（见4.3，2004年版的4.3）。 本部分由中国机械工业联合会提出。 本部分由全国燃料喷射系统标准化技术委员会（SAC/TC396）归口。 本部分起草单位：中国第一汽车股份有限公司无锡油泵油嘴研究所，江苏金湖输油泵有限公司。 本部分主要起草人：陈希颖、夏少华、华、王健、孙晓顺、王政、唐立峰、袁竹林。 本部分所代替标准的历次版本发布情况为：
ZBJ94003—1987: JB/T7761.21995.JB/T7761.2-2004。
I JB/T7761.2-2016
柴油机喷油泵供油角度自动提前器
第2部分：性能试验方法
1范围
本部分规定了与柴油机喷油泵直接连接的机械离心式供油角度自动提前器（以下简称提前器）的试
验条件、试验项目和试验方法。
本部分适用于柴油机喷油泵用提前器性能试验。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB252普通柴油 GB/T5770柴油机柱塞式喷油泵总成技术条件 JB/T7661 柴油机油泵油嘴产品清洁度限值及测定方法 JB/T7761.1柴油机喷油泵供油角度自动提前器第1部分：技术条件 JB/T8121 柴油机喷油泵试验台用高压油管组件 JB/T9734 喷油泵试验台技术条件 JB/T9735 喷油泵试验台用标准喷油器总成技术条件 JB/T12030 柴油机喷油泵供油角度自动提前器总成可靠性评定方法，试验方法，故障分类及判
定规则
QC/T508 汽车柴油机用喷油泵总成技术条件
3试验条件
3.1试验用喷油泵试验台应符合JB/T9734的规定，喷油泵试验台用标准喷油器总成应符合JB/T9735 的规定，喷油泵试验台用高压油管组件应符合JB/T8121的规定，或按供需双方商定的喷油器总成和高压油管组件进行试验。 3.2提前器性能试验用喷油泵总成，其用途应符合GB/T5770或QC/T508规定的要求。喷油泵总成，其型号、缸数及有关参数应与提前器所配套的喷油泵总成相一致，或按供需双方商定的喷油泵进行试验。 3.3试验用提前器技术要求按JB/T7761.1的规定。 3.4提前器性能试验用测试仪应能保证测试结果的准确性，测试精度不低于0.1°。 3.5密封性试验用空气压力表，精度不低于1.5级，量程为0.5MIPa。 3.6与提前器相配的联轴器、传动法兰，在传动中不得有间隙，安装后与喷油泵轴线的同轴度误差不大于$0.20mm 3.7提前器性能试验时，应首先调整提前角位置信号传感器或其他触发装置，使其在喷油泵第一缸供油始点位置起作用。两传感器的角度差应覆盖第一缸供油持续角。
1 JB/T7761.2—2016
4试验项目和试验方法
4.1提前角测定 4.1.1提前器与喷油泵相连接，并装上喷油泵试验台，注入按规定使用的润滑油类，并将喷油泵的调速手柄置于标定供油量位置。 4.1.2提前器进行由起作用转速上升到标定转速，再由标定转速下降到起作用转速的磨合运转。循环次数为5次，每次循环时间为2min，总时间为10min。 4.1.3将低于提前器开始起作用转速100r/min～200r/min时的提前角定为提前角的零位。 4.1.4测定提前角时按由起作用转速上升到标定转速，然后由标定转速下降到起作用转速顺序测定，移向测定点时转速必须单向升降。 4.1.5绘制提前特性曲线，曲线中试验点不少于5点，其中应包括调整开始起作用点及标定点，可参见附录A。 4.2运转试验
在喷油泵标定工况下连续运转30min，检查提前器的密封性及工作平稳性。 4.3密封性试验
在单独润滑式提前器放净油后，在加油口通入0.20MPa的压缩空气，并将提前器浸没在符合GB252 规定的0号普通柴油中，保持15s，检查提前器本体及各紧固密封面处的密封性。 4.4清洁度试验
清洁度测定方法按JB/T7661的规定。 4.5可靠性试验
提前器可靠性试验和故障判定按JB/T12030的规定进行。
2 JB/T7761.2-2016
附录A （资料性附录）
提前器提前特性曲线
提前器提前特性曲线如图A.1所示。
7
6
5F
()
4
3H
O
100 200 300 400 500 600 700 800 9001000 1100 12001300
转速/min
图A.1 提前器提前特性曲线
