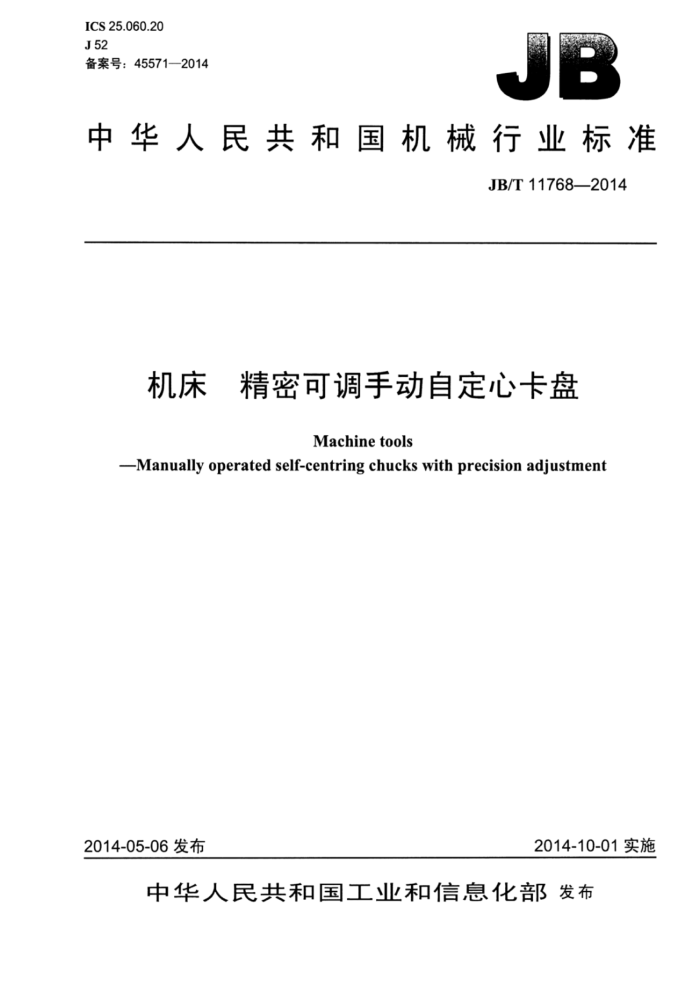

ICS 25.060.20 J52 备案号：45571—2014
中华人民共和国机械行业标准
JB/T117682014
机床 精密可调手动自定心卡盘
Machine tools
-Manually operated self-centring chucks with precision adjustment
2014-10-01实施
2014-05-06发布
中华人民共和国工业和信息化部发布 JB/T11768—2014
目 次
前言
II
范围. 2 规范性引用文件 3型式和参数 3.1卡盘型式和参数
1
3.2 卡爪 4技术要求.. 4.1 外观. 4.2 材质和热处理 4.3 传动平稳性， 4.4 夹持范围. 4.5 平衡. 4.6 夹紧力. 4.7 最大转速. 5几何精度 5.1过渡盘精度， 5.2 一般要求， 5.3-卡盘精度 6试验方法， 6.1平衡 6.2夹紧力测定 7检验.. 8标志、包装和随行文件 8.1标志. 8.2 包装.. 8.3随行文件. 附录A（资料性附录）检验棒和检验环直径.
.
3
4
L
15 15 1
15 15 15 15 16 16
A.1 检验棒直径 A.2 检验环直径
1
图1 卡盘型式 JB/T11768—2014
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国金属切削机床标准化技术委员会（SAC/TC22）归口。 本标准起草单位：呼和浩特众环（集团）有限责任公司、浙江园牌机床附件有限公司。 本标准主要起草人：杜淑、张国斌、任建国、张天明、王永相、郑建勇。 本标准为首次发布。
II JB/T11768—2014
机床 精密可调手动自定心卡盘
1范围
本标准规定了精密可调手动自定心卡盘的型式和参数、技术要求、几何精度、试验方法、检验、标志、包装和随行文件等。
本标准适用于米制、英寸制三爪和六爪等盘丝型精密可调手动白定心卡盘。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T4346一2008机床手动白定心卡盘 GB/T17421.1一1998机床检验通则第1部分：在无负荷或精加工条件下机床的几何精度 GB/T23291一2009机床整体爪手动自定心卡盘检验条件 JB/T3207一2005机床附件产品包装通用技术条件 JB/T9935一2011机床附件随机技术文件的编制 ISO3442-1:2005机床分离爪白定心卡盘尺J和几何精度检验第1部分：键、槽配合型手动下
盘 (Machine tools--Dimensions and geometric tests for self-centring chucks with two-piece jaws-Part l : Manually operated chuckes with tongue and groove type jaws )
3型式和参数
3.1卡盘型式和参数 3.1.1卡盘型式如图1所示（连接螺钉分布在直径D2或D分布圆上）。
i
分离爪
分离爪
整体爪
佳体术
PXE h
h
a）连接螺钉分布在直径Dzl
b）连接螺钉分布在直径Ds上
图1卡盘型式
3.1.2米制下盘参数见表1。 JB/T11768—2014
表1 D3 83 108 140 176 224 286 一一
单位为毫米
Hmax =xd 68
D4 min 20 30 40 55 76 100 130 190 2.52
卡盘公称直径D
Di 45 55 86 110 145 180 299.237 171.45
D2
h 13 15 18 20 20 20 22 30 30
100 125 160 200 250 315 400 500 630
3XM8 3XM8 3XM10 3XM10 3XM12 3XM16
71.5 69 78 89 97 123 6XM16 144 6XM20 150 6XM20
235
407.160 407.160 330.2
3.1.3 英寸制卡盘参数见表2。
表 2 Ds 3.530 4.438 5.343 7.50 1
单位为英寸 zXd
Hmax 2.35 6X10-24 2.35 3X1/4-20 2.35 6×1/4-20 3.15 6X3/8-16 3.5 6X7/16-14 4 6×1/2-13 5.78 6 × 5/8-11 6.25 6×3/4-10 6.53 6X3/4-10
D4min 1.020 1.296 1.520 2.250 2.810 3.257 4.250 5.275 7.025
D 2.125 2.375 3.125 4.750 6.375 7.906 11.781 16.030 9.250
卡盘公称直径D
D2
h 0.657 0.657 0.689 0.752 0.803 0.803 1.063 1.185 1.185
4 5 6 C0 10 12 15 21 24
4.375 5.250 6.750
-
9.250
16.030
3.2 卡爪
卡爪按其结构型式分为整体爪和分离爪。 分离爪（键、槽配合型）互换性尺寸按ISO3442-1：2005中第5章的规定
4 技术要求
4.1 外观
已盘外表面应加下良好，不得有裂纹，锈和气孔等缺陷，不应有碰伤和毛刺。
4.2 材质和热处理
F盘盘体应选用抗拉强度（o）不低于300N/mm的金属材料：F爪、盘丝和齿轮选用优质结构钢，其主要工作表面应经热处理达到必要硬度，·卡爪夹持台弧面硬度不低于53HRC。 4.3 传动平稳性
用扳手驱动时， 各传动零件应运动平稳，灵活，没有明显的阻滞现象。
2 JB/T117682014
4.4夹持范围
卡盘夹持范围见表3。
表3
单位为毫米
六爪
卡盘公称直径D 米制 英寸制 100
三 爪
最人值 87 87 125 125 160 152 200 200 250 250 315 315 400 380 500 530 630 610
最小值 4 4 6 6 8 8 8 8 12 16 12 20 15 28 30 30 40 40
最小值 3 3 3 3 3 3 4 5 n 10 10 10 10 15 20 25 30 30
最人值 87 87 125 125 160 152 200 200 250 250 315 315 400 380 500 530 630 610
4"
125
5 "
160
6"
200
8*
250
10*
315
12 "
400
15 *
500
21 *
630
24 **
4.5 平衡 4.5.1 静平衡
卡盘在外圆周上的不平衡量（静平衡）应不大于表4的规定。
表4
卡盘公称直径 米制 100 125 160 200 250 315 400 500 630
英寸制 4" 5" 6" 8" 10" 12 " 15" 21" 24 "
D 不平衡量 铸铁体 4
10 15 20 32 50 5
5
8 4.5
6 4
钢体 3.2 3.7
5.7
12
20
7
9
4.5.2 动平衡
当用户有特殊需要时，可提出动平衡要求，其动平衡等级应符合表5的规定。 4.6 夹紧力
卡盘静态夹紧力应达到表6的要求，并且各部位均应正常。
3 JB/T11768—2014
表5
100 125 160 200 250 315 400 500 630
米制英寸制 4" 5* 6 " 8" 10" 12" 15 " 21" 24
卡盘公称直径
D
G6.3 G2.5
铸铁体钢体
G16 G10 表6
G10 G6.3
G25 G20
动平衡等级
100 125 160 200 250 315 400 500 630
米制英寸制 4" 5" 6" 8" 10" 12 " 15" 21" 24" 铸铁体 10 17 24 31 37 46 55 65 72 钢体
卡盘公称直径
D 夹紧力 kN 注：紧力为全部卡爪径向作用力之和。
31
37 46
55
65
72
80
17
24
4.7 最大转速
卡盘最大转速（钢体并配带标准卡爪时）应达到表7的要求。
表7
米制 100 125 160 200 250 315 400 500 630
卡盘公称直径
10" 12" 15" 21 " 24"
英寸制 4" 5" 三爪 4200 3800 3 500 3100 2.700 2 200 1800 1 200 1 000 六瓜 4000 3000 2500 2200 1900 1500 1300 800 700
D 最人转速 r/min 注：钢体卡盘应达到的数值，铸铁体卡盘制造商可自行确定。
8"
S
5几何精度
5.1过渡盘精度
卡盘的所有几何精度检验都是在转动中进行的。卡盘应通过过渡盘安装到检验轴上，过渡盘外圆径向圆跳动和轴向圆跳动应按G01项和G02项进行预先检验。 5.2一般要求 5.2.1主要齿轮（O位齿轮）
卡盘夹紧检验棒（检验G3项和G8项）或检验环（检验G4项～到G7项）应使用主要齿轮，主要齿轮是一个指定的基准齿轮（O位齿轮） 5.2.2 2检验棒
检验棒应用优质钢并淬硬，以避免由汀卡盘夹紧力造成外表面的损伤。检验棒的精度应符合GB 17421.1一1998中A.3中相同尺寸检验棒的规定。检验棒尺寸参见本标准中附录A 5.2.3 3检验环
检验环应用优质钢并淬硬，以避免由卡盘夹紧力造成表面的损伤，为了减少检验环变形的影响，
4 JB/T117682014
读取数据时应靠近爪。检验环精度应按GB/T23291一2009中5.4的规定。检验环尺寸参见本标准中附录A。 5.2.4检验要求
卡盘通过过渡盘安装在检验轴上，调整可调螺钉检验G1和G2项。检验合格后，可调螺钉不允许再调整，检验G3项一G8项。 5.2.5检验计量单位
几何精度检验所有公差用毫米（mm）表示。 检验项目
G01
过渡盘的径向圆跳动
简图
+0.005C-
/0.005c
C
C
D
D
公差
0.005
检验工具
指示器
检验方法（按GB/T17421.1—1998中5.6.1.1.4和5.6.1.2.2的规定）
指示器测头应垂直于被测表面。
