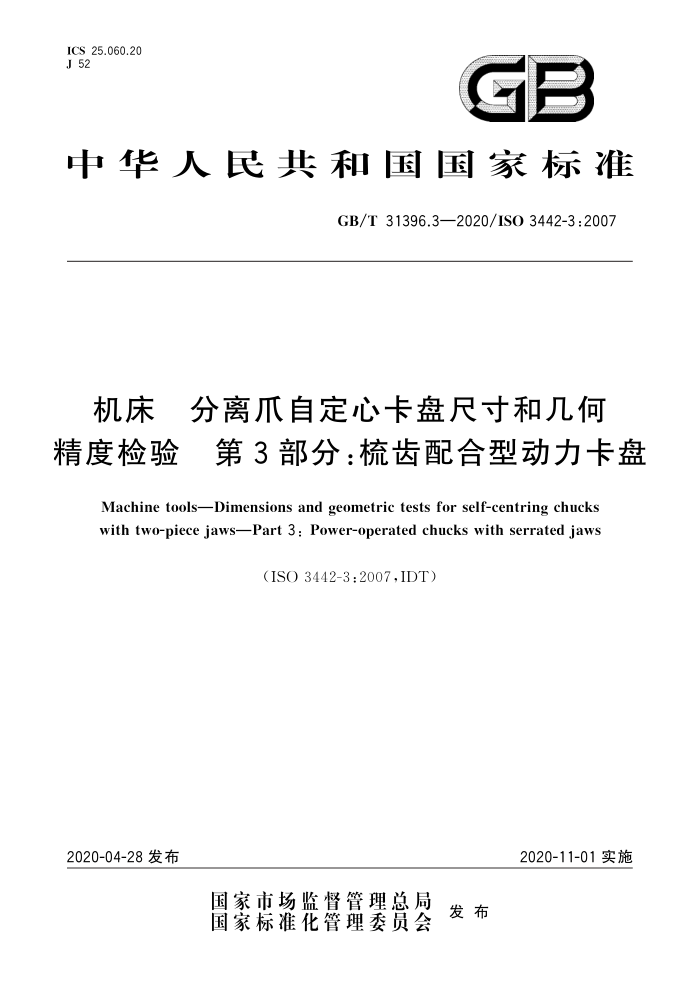

ICS 25.060.20 J 52
中华人民共和国国家标准
GB/T 31396.3—2020/ISO 3442-3:2007
机床 分离爪自定心卡盘尺寸和几何精度检验 第3部分：梳齿配合型动力卡盘
Machine tools-Dimensions and geometric tests for self-centring chucks with two-piece jaws-Part 3 : Power-operated chucks with serrated jaws
(ISO 3442-3:2007,IDT)
2020-04-28 发布
2020-11-01 实施
国家市场监督管理总局国家标准化管理委员会
发布 GB/T 31396.3—2020/ISO 3442-3 :2007
目 次
前言
范围规范性引用文件一般说明 3.1 计量单位 3.2 几何精度检验 3.3 检验项目精度等级互换性尺寸 5.1 90°梳齿尺寸 5.290°梳齿允许的累计误差 5.360°梳齿尺寸 5.4　60°梳齿允许的累计误差 5.5　T形螺母尺寸 6 几何精度检验 6.1 检验棒 6.2 检验轴或过渡盘精度 6.3 卡盘体精度 6.4 用检验顶爪（硬爪)的检验 6.5 用配带顶爪的检验 6.6不在检验轴上的检验 6.7 卡盘精度
1
2
3
5
... GB/T 31396.3—2020/IS0 3442-3:2007
机床分离爪自定心卡盘尺寸和几何精度检验第3部分：梳齿配合型动力卡盘
1范围
GB/T 31396的本部分规定了90°和60°梳齿和T形螺母的互换性尺寸以及分离爪（梳齿配合型）自定心动力卡盘的几何精度检验及相应公差
本部分适用于梳齿配合型分离爪自定心动力卡盘。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件
ISO 230-1:1996机床检验通则第1部分：在无负荷或精加工条件下机床的几何精度（Test code for machine toolsPart l:Geometric accuracy of machines operating under no-load or finishing condi tions)
ISO 965-3ISO 一般用途米制螺纹　公差第 3 部分:结构螺纹的偏差（ISO general purpose metric screw threads—Tolerances—Part 3: Deviations for constructional screw threads)
3一般说明
3
3.1i 计量单位
本部分所有尺寸和公差用毫米（mm)表示。 3.2几何精度检验
本部分仅规定卡盘旋转精度检验和顶爪的安装部位定位精度检验。不适用其他动态性能的检验，如平衡测试或夹紧力的测试。 3.3检验项目
当检验卡盘时，不必完成本部分规定的所有检验，用户使用本部分时可以选择有关内容进行检验。
4精度等级
本部分仅规定了一个精度等级。
5互换性尺寸
5.190°梳齿尺寸
互换性尺寸见图1和表1。
L GB/T 31396.3—2020/IS0 3442-3:2007
45 X0:
15'
45° ±0°
15
α任何截面允许包括填充区域。
图190°梳齿
表1 90°梳齿尺寸
检验尺寸
r2 min
规格
h/2
dia
r1
b
p
a min max
max
1/16"×90°b 3/32"X90°b
1.587 5 2.381 25
0.397 0.595
0.12～0.18 0.15～0.25 0.4 0.97
0.25 0.64 0.71 0.35 1.1 0.93
1.08 0.57 1.65 1.4
量针的直径是推荐值,如果不用表中量针的直径，制造者应重新计算尺寸,并符合本部分的要求。 b1/16"和3/32"规格来源于英制尺寸,通常也在使用
5.290°梳齿允许的累计误差
适用于1/16"×90°和3/32"×90°梳齿的测量长度和牙数及允许误差见表2。
表 290°梳齿允许误差
规格
允许误差
1/16"×90°
3/32"X90°
测量长度 25.4 50.8 76.2 101.6 127 152.4
牙数 16 32 48 64 80 96
测量长度 26.194 50.006 76.2 102.394 126.206 152.4
牙数 11 21 32 43 53 64
±0.008 ±0.012 ±0.016 ±0.020 ±0.024 ±0.028
5.360°梳齿尺寸
互换性尺寸见图2和表3。
2 GB/T 31396.3—2020/IS0 3442-3:2007
30°
±0°15'
30°±0° 15'
2 1 2
D
任何截面允许包括填充区域。
图 260°梳齿
表 360°梳齿尺寸
检验尺寸
r2 min
C
规格
h/2
dia
p
b max
r
a
max
min
1.5 X 60° 3X 60° 量针的直径是推荐值，如果不用表中量针的直径，制造者应重新计算尺寸，并符合本部分的要求
0.65 0.12～0.2 0.24 0.24 0.435 0.502 0.866 0.65
1.5 3
0.22～0.5 0.42 0.42 0.780 0.901 1.732 1.299
1.299
5.460°梳齿允许的累计误差
适用于1.5×60°和3×60°梳齿的测量长度和牙数及允许误差见表 4。
表 460°梳齿允许误差
规格
允许误差
1.5X60°
3X60°
牙数 20 40 60 80 100
测量长度
测量长度
牙数 10 20 30 70 50
30 60 90 120 150
30 60 90 120 150
±0.008 ±0.013 ±0.018 ±0.023 ±0.028
5.5T形螺母尺寸
卡盘公称直径与采用的梳齿及互换性尺寸见图3和表5。
3
