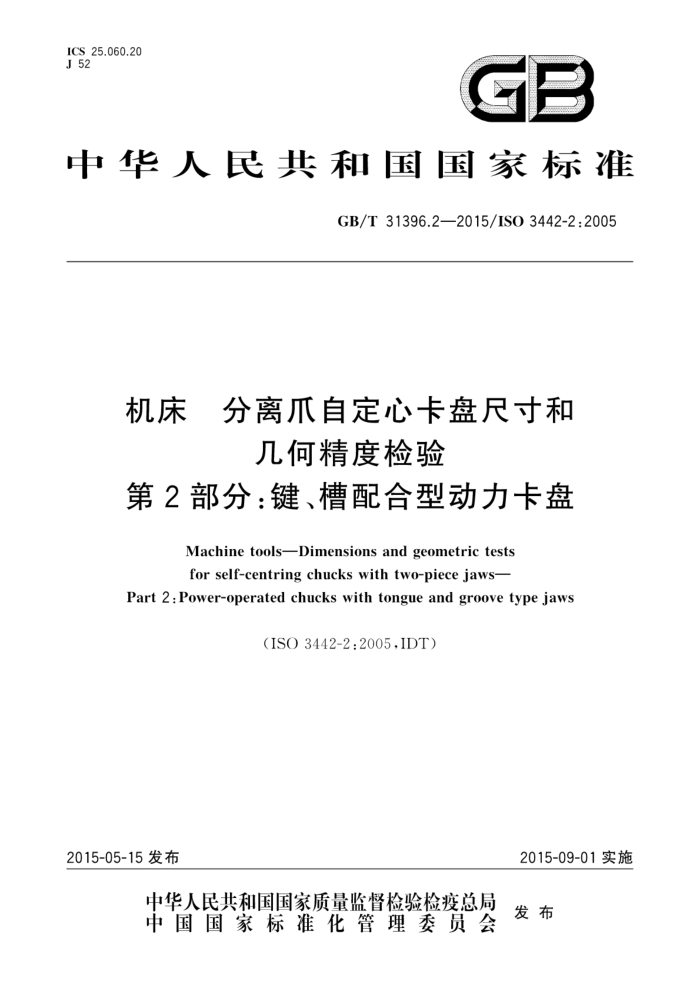

ICS25.060.20 J 52
GB
中华人民共和国国家标准
GB/T31396.2—2015/ISO3442-2:2005
机床 分离爪自定心卡盘尺寸和
几何精度检验
第2部分：键、槽配合型动力卡盘
Machine toolsDimensions and geometric tests for self-centring chucks with two-piece jaws-
Part 2 : Power-operated chucks with tongue and groove type jaws
(ISO 3442-2:2005,IDT)
2015-05-15发布
2015-09-01实施
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布 GB/T31396.2—2015/ISO 3442-2:2005
前言
GB/T31396《机床分离爪自定心卡盘尺寸和几何精度检验》分为3个部分：
第1部分：键、槽配合型手动卡盘；第2部分：键、槽配合型动力卡盘；
一
第3部分：梳齿配合型动力卡盘。 本部分为GB/T31396的第2部分本部分按照GB/T1.1一2009给出的规则起草本部分使用翻译法等同采用ISO3442-2：2005《机床分离爪自定心卡盘尺寸和几何精度检验第
2部分：键、槽配合型动力卡盘》（英文版）。
与本部分中规范性引用的国际文件有 一致性对应关系的我国文件如下：
-GB/T17421.1—1998 8机床检验通则 第1部分：在无负荷或精加工条件下机床的几何精度 (eqvISO230-1:1996)
为了便于使用。本部分做了下列编辑性修改：
删除了国际标准的前言和参考文献；删除了几何精度检验中的检验误差一栏；用小数点符号“”代替小数点符号“，”。
本部分由中国机械工业联合会提出。 本部分由全国金属切削机床标准化技术委员会（SAC/TC22）归口。 本部分起草单位：呼和浩特众环（集团）有限责任公司、浙江园牌机床附件有限公司。 本部分主要起草人：杜淑、张国斌、任建国、芦宁、郑建勇。
I GB/T31396.2—2015/ISO3442-2:2005
机床分离爪自定心卡盘尺寸和
几何精度检验
第2部分：键、槽配合型动力卡盘
1范围
GB/T31396的本部分规定了分离爪（键、槽配合型）自定心动力卡盘的互换性尺寸和几何精度检验及相应公差，
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
ISO230-1：1996机床检验通则第1部分：在无负荷或精加工条件下机床的几何精度（Testcode for machine tools-Part l : Geometric accuracy of machines operating under no-loador finishing condi- tions)
3一般说明
3.1i 计量单位
本部分所有尺寸和公差用毫米（mm）表示。 3.2几何精度检验
本部分仅规定卡盘旋转精度检验和顶爪的安装部位定位精度检验。不适用其他动态性能的检验，如平衡测试或夹紧力的测试。
这些检验主要为了保证基爪的检验精度与卡盘的加工精度一致，即卡盘在经过初定位、找正、夹紧等操作后，顶爪的调整并不影响卡盘的加工精度。
4精度等级
本部分仅规定了一个精度等级。 动力卡盘在必要时宜提供特殊可调整的基爪不能与其他的基爪互换时的说明，并且卡盘应标识。
互换性尺寸
5
动力卡盘互换性尺寸见图1和表1。
1 GB/T31396.2—2015/ISO3442-2:2005
A型
明
2Xd
B型
3Xd
O O
C型
一 -
4尚
O
0?
4Xd2
D型
5
5Xd
螺纹孔（见表1）。
图1 键、槽配合型爪 GB/T31396.2—2015/IS03442-2:2005
表1 动力卡盘尺寸
卡盘公称直径d1noum 100 125 160 200 250 315 400 500 630 800
C
M
型式
B
D
D
A
A
B
A 100 125 160 200 250 315 400 500 630 800
A
d1±5%
基爪 d2 e1±0.15
M6 M8 M10 M12 M16 M16 M20 M20 M20 M20 9.5 11.1 19 22.2 27 31.75 38.1 38.1 38.1 38.1
38.1 38.1 38.1 3
e2
2.2 2.2
h
3
3
3
3
3
3
3
ha min l1 h9 p1 p2 t1 H8 顶爪 h2 12 E9 p: t2 h8 -爪松开尺寸为参考值。
5
5
5
8
4
4
8
8
8
6.35 6.35 7.94 7.94 12.7 12.7 12.7 12.7 12.7 12.7 3.2 3.2 4
1
7
4
4
4
7
27 30 38 38 38 38
13
20
22
9
7.94 7.94 12.675 12.675 19.025 19.025 19.025 19.025 19.025 19.025
2.2 2.2 6.35 6.35 7.94 7.94 12.7 12.7 12.7 12.7 12.7 12.7
3
3
3
6
6
6
3
X
3.2 3.2 7.94 7.94 12.675 12.675 19.025 19.025 19.025 19.025 19.025 19.025 38 47.5 65 76.5 95 118 150 205 265.5 341.7
4
4
4
4
4
4
4
6几何精度检验
6.1 检验轴或过渡盘精度
卡盘的几何精度检验需要在转动中进行时，卡盘应直接或通过过渡盘安装到检验轴上，检验轴或过渡盘外圆径向圆跳动和轴向圆跳动应按GO01项和G02项进行预先检验。
3 GB/T31396.2—2015/ISO3442-2:2005
G01
检验项目
检验轴端部或过渡盘的径向圆跳动
简图
70.005c
0.005
T
a
D
D
公差
0.005
检验工具
指示器
检验方法（按ISO230-1：1996中5.611.4和5.612.2的规定）
指示器测头应垂直于被测表面
