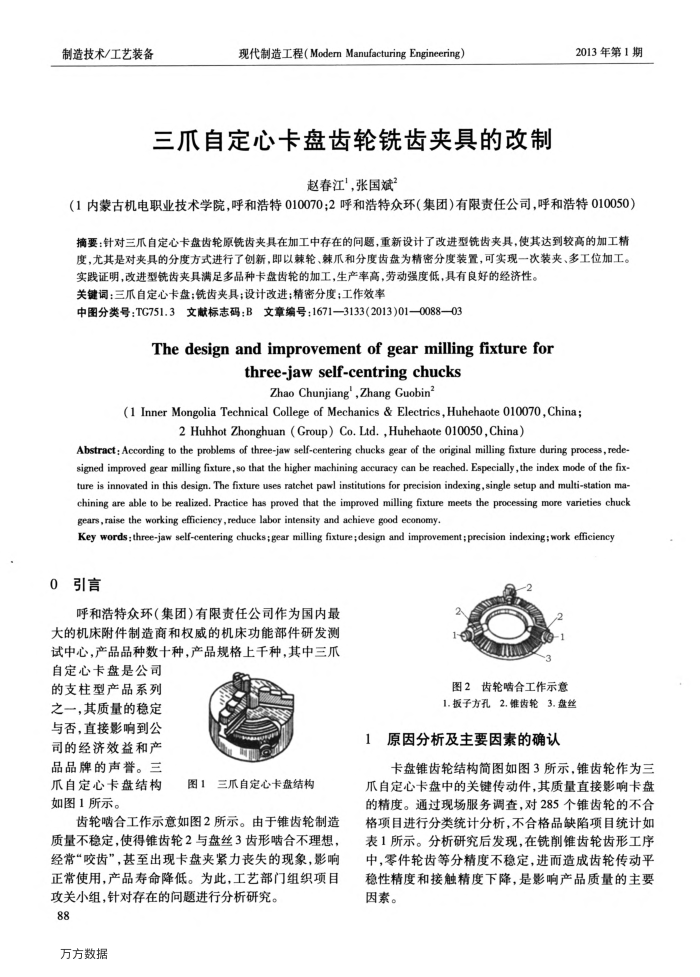

制造技术/工艺装备
现代制造工程（ModemManufacturingEngineering）
三爪自定心卡盘齿轮铣齿夹具的改制
赵春江张国斌
2013年第1期
（1内蒙古机电职业技术学院，呼和浩特010070；2呼和浩特众环（集团）有限责任公司，呼和浩特010050）摘要：针对三爪自定心卡盘齿轮原铣齿夹具在加工中存在的问题，重新设计了改进型铣齿夹具，使其达到较高的加工精度，尤其是对夹具的分度方式进行了创新，即以棘轮、棘爪和分度齿盘为精密分度装置，可实现一次装夹、多工位加工。
实践证明，改进型铣齿夹具满足多品种卡盘齿轮的加工，生产率高，劳动强度低，具有良好的经济性。关键词：三爪自定心卡盘；铣齿夹具；设计改进；精密分度；工作效率
中图分类号：TG751.3文献标志码：B文章编号：1671—3133(2013)01—0088—03
The design and improvement of gear milling fixture for
three-jawself-centringchucks
Zhao Chunjiang',Zhang Guobin
(1 Inner Mongolia Technical College of Mechanics & Electrics,Huhehaote 010070,China;
2 Huhhot Zhonghuan (Group) Co. Ltd.,Huhehaote 010050,China)
Abstract; According to the problems of three-jaw self-centering chucks gear of the original milling fixture during process, rede-signed improved gear milling fixture,so that the higher machining accuracy can be reached. Especially,the index mode of the fix-ture is innovated in this design. The fixture uses ratchet pawl institutions for precision indexing,single setup and multi-station ma chining are able to be realized. Practice has proved that the improved milling fixture meets the processing more varieties chuck gears,raise the working efficiency,reduce labor intensity and achieve good economy.
Key words : three-jaw self-centering chucks ; gear milling fixture;design and improvement ; precision indexing;work efficiency 0引言
呼和浩特众环（集团）有限责任公司作为国内最大的机床附件制造商和权威的机床功能部件研发测试中心，产品品种数十种，产品规格上千种，其中三爪自定心卡盘是公司
的支柱型产品系列之一，其质量的稳定与否，直接影响到公司的经济效益和产品品牌的声誉。三爪自定心卡盘结构如图1所示。
图1三爪自定心卡盘结构
齿轮啮合工作示意如图2所示。由于锥齿轮制造
质量不稳定，使得锥齿轮2与盘丝3齿形合不理想，经常“咬齿”，甚至出现卡盘夹紧力丧失的现象，影响正常使用，产品寿命降低。为此，工艺部门组织项目
攻关小组，针对存在的问题进行分析研究。 88
万方数据
图2齿轮啮合工作示意 1.扳子方孔2.维齿轮3.盘丝
原因分析及主要因素的确认
卡盘锥齿轮结构简图如图3所示，锥齿轮作为三
瓜自定心卡盘中的关键传动件，其质量直接影响卡盘的精度。通过现场服务调查，对285个锥齿轮的不合格项目进行分类统计分析，不合格品缺陷项目统计如表1所示。分析研究后发现，在铣前锥齿轮齿形工序中，零件轮齿等分精度不稳定，进而造成齿轮传动平稳性精度和接触精度下降，是影响产品质量的主要因素。
