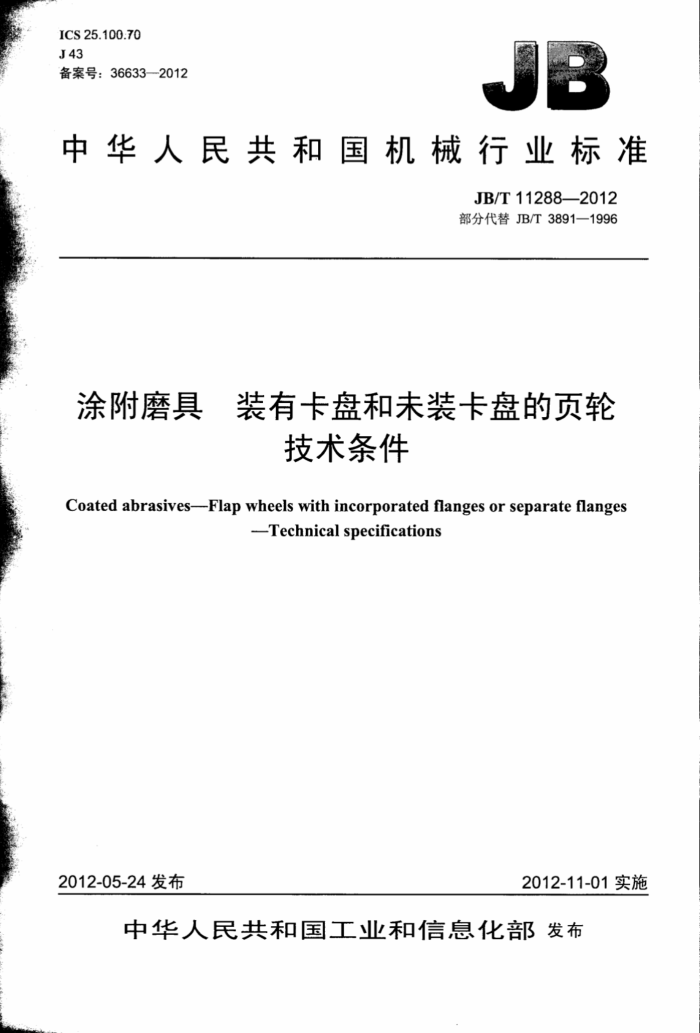

ICS 25.100:70 J43 备案号：36633—2012
中华人民共和国机械行业标准
JB/T11288—2012 部分代替JB/T3891—1996
涂附磨具 装有卡盘和未装卡盘的页轮
技术条件
Coated abrasives--Flap wheels with incorporated flanges or separate flanges
-Technical specifications
2012-05-24发布
2012-11-01实施
中华人民共和国工业和信息化部发布 JB/T11288—2012
次
目
前言
I
范围 2 规范性引用文件， 3 技术要求
1
试验方法
4 5 检验规则.
5.1不合格分类 5.2出厂检验.. 5.3监督检验 5.4样本抽取.. 5.5抽样检验的判定 6包装、贮存和运输，
建筑321---标准查询网 www.jz321.net JB/T11288-—2012
前言
本标准按照GB/T1.1--2009给出的规则起草。 本标准代替JB/T3891一1996《研磨页轮》中有关卡盘页轮的内容，未被代替的内容为带轴页轮和
形页轮（这两项内容将纳入其他标准），与JB/T3891一1996相比主要技术变化如下：
修改了最高工作速度（见3.3，1996年版的4.3）；增加了监督检验和样本抽取（见5.3、5.4）。
本标准由中国机械工业联合会提出。 本标准由全国磨料磨具标准化技术委员会（SAC/TC139）归口。 本标准起草单位：白鸽磨料磨具有限公司、郑州方舟磨具有限公司。 本标准主要起草人：郭志邦、吴成斌。 本标准所代替标准的历次版本发布情况为：
JB3891—1985JB/T3891—1996.
II JB/T11288-2012
涂附磨具装有卡盘和未装卡盘的页轮＇技术条件
·1范围
本标准规定了装有卡盘和未装卡盘的页轮的技术要求、试验方法、检验规则及包装、贮存和运输要
求。
本标准适用于用在固定式和手持式磨削机上的装有卡盘或未装卡盘的页轮。 2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T2493砂轮的回转试验方法 GB/T2828.1计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划 GB/T2829—2002周期检验计数抽样程序及表（适用于对过程稳定性的检验） GB/T23540涂附磨具装有卡盘和未装卡盘的页轮 JB/T3889涂附磨具砂布 JB/T7498 涂附磨具砂纸
3技术要求 3.1砂布、砂纸应符合JB/T3889和JB/T7498的规定。 3.2装有卡盘和未装卡盘的页轮尺寸及极限偏差应符合GB/T23540的规定。 3.3装有卡盘和未装卡盘的页轮按4.2规定的方法进行回转检验应不破裂、不脱片，并应按如下最高工作速度进行制造：
<16m/s—16m/s—20m/s—25m/s—32m/s-35m/s-40m/s-45m/s-50m/s—63m/sc 4试验方法 4.1装有卡盘和未装卡盘的页轮的尺寸和极限偏差用钢直尺测定。 4.2装有卡盘和未装卡盘的页轮回转强度的检验按照GB/T2493的规定进行。回转检验速度是最高工作速度的1.5倍，并在达到回转检验速度时维持30S。 5检验规则 5.1不合格分类
装有卡盘和未装卡盘的页轮不合格分类见表1。
表1
分类 B类不合格
项目回转强度孔径其他尺寸及标志
A类不合格
C类不合格
x
x
X
1
建筑321---标准查询网 www.jz321.net JB/T11288---2012
5.2出厂检验 5.2.1装有卡盘和未装卡盘的页轮的出厂检验抽样应符合GB/T2828.1的规定。 5.2.2装有卡盘和未装卡盘的页轮不合格分类见表1。 5.2.3抽样方案采用正常检查一次抽样方案。 5.2.4检查水平采用一般检查水平II。 5.2.5A类不合格的接收质量限（AQL）为2.5；B类不合格的接收质量限（AQL）为4.0：C类不合格的接收质量限（AQL）为6.5。AQL均为每百单位产品不合格数。 5.3监督检验 5.3.1装有卡盘和未装卡盘的页轮的监督检验抽样应符合GB/T2829—2002的规定。 5.3.2不合格质量水平（RQL）按表2的规定。
表2
RQL B类不合格
产品名称装有卡盘和未装卡盘的页轮
C类不合格
A类不合格
40
80
1.0
5.3.3判别水平，通常使用判别水平I。 5.3.4抽样方案类型，采用一次抽样方案。 5.3.5按GB/T28292002中表3检索抽样方案，确定抽取样本及判定数组见表3。
表3
样本 判别 抽样方案 A类不合格 B类不合格 C类不合格大小 水平 类型
产品名称装有卡盘和未装卡盘的页轮
Ac Re 1 2
Ac Re 45
Ac Re 0 1
A
一次
10
5.4样本抽取 5.4.1检验批的形成
将已入库的生产条件基本相同的同一品种、规格（尺寸、粒度、材质）汇集成批，提交检验批的大小可根据各个具体品种规格的产量由检验部门决定，一般为100个～200个。 5.4.2样本的抽取
在确定的检验批中，采取随机抽样的方法抽取样本。 5.5抽样检验的判定
按本标准规定的抽样方案抽取样本后，对样本实施全数检验。当样本不合格品数不大于Ac时判定为合格接收。对于A类、B类不合格Ac和Re均按个数计：对于C类不合格Ac和Re按项数（不合格项数）计。对各类不合格项应分别作出判定结论，当各类全部判定为合格接收时，该批产品才最终判为合格接收。若各类中有任意一类或多类为不合格拒收时，则最终判定为整批产品不合格。 6包装、贮存和运输 6.1装有卡盘和未装卡盘的页轮应用防潮材料包装，包装物应附有产品合格证。 6.2包装应牢固可靠，并符合交通运输有关规定。 6.3 包装箱应标明以下内容：
a）产品名称、规格、磨料、粒度； b）数量： c）包装箱体积（长×宽×高）；
2 JB/T11288—2012
d）毛重： e）制造日期： f）防潮、安全标志： g）生产厂家名称或注册商标。
6.4装有卡盘和未装卡盘的页轮应小心搬运和运输，以免损坏。 6.5 5产品应贮存在干燥、通风场所，严防受潮。贮存时应不受到机械损伤和有害环境影响。 6.6 5产品保质期为一年。贮存期超过一年的，应重新进行回转强度检验合格后方可使用。
3
