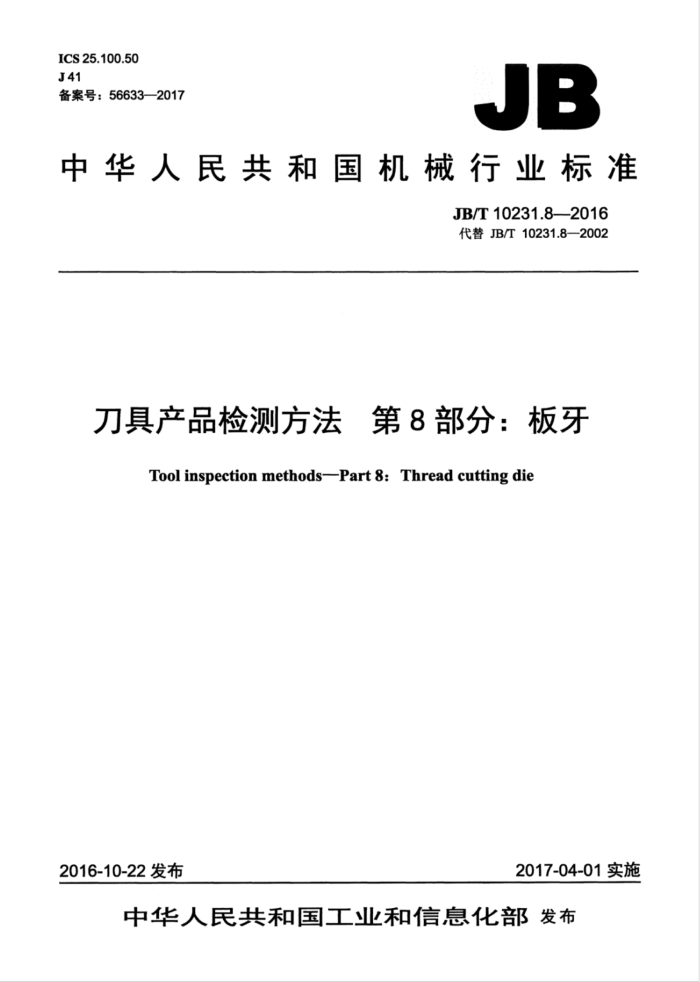

ICS25.100.50 J41 备案号：56633—2017
JB
中华人民共和国机械行业标准
JB/T10231.8—2016 代替JB/T10231.8—2002
刀具产品检测方法第8部分：板牙
Tool inspection methods-Part 8: Thread cutting die
2017-04-01实施
2016-10-22发布
中华人民共和国工业和信息化部发布 JB/T10231.8—2016
目次
前言 1范围. 2规范性引用文件 3检测依据.. 4 外观的检测
II
表面粗糙度的检测圆板牙外径和厚度的检测
5
6
六方板牙对边尺寸的检测。 圆板牙外圆对螺纹轴线的径向圆跳动的检测圆板牙端面对螺纹轴线的轴向圆跳动的检测。
7
8
9
10 圆板牙切削刃对外圆的斜向圆跳动的检测 11 六方板牙切削刃对螺纹轴线的斜向圆跳动的检测. 12 板牙螺纹精度的检测 13 板牙硬度的检测。 14 标志的检测. 15 包装的检测 JB/T10231.8—2016
前言
JB/T10231《刀具产品检测方法》分为二十七个部分：
第1部分：通则；第2部分：麻花钻；第3部分：立铣刀；第4部分：丝锥；一第5部分：齿轮滚刀：第6部分：插齿刀：第7部分：圆拉刀；第8部分：板牙第9部分：铰刀第10部分：铠钻：第11部分：扩孔钻：第12部分：三面刃铣刀：第13部分：锯片铣刀；第14部分：键槽铣刀：第15部分：可转位三面刃铣刀：第16部分：可转位面铣刀；第17部分：可转位立铣刀；第18部分：可转位车刀：第19部分：键槽拉刀；第20部分：矩形花键拉刀；第21部分：旋转和旋转冲击式硬质合金建工钻：第22部分：搓丝板；第23部分：滚丝轮；第24部分：机用锯条：第25部分：金属切削带锯条：第26部分：高速钢车刀条：第27部分：中心钻。
本部分为JB/T10231的第8部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分代替JB/T10231.8—2002《刀具产品检方法第8部分：板牙》：与JB/T10231.8—2002相
比主要技术变化如下：
在第2章中删除了没有引用的标准；增加了六方板牙对边尺寸检测的图示：重新组织了章节顺序。
本部分由中国机械工业联合会提出。 本部分由全国刀具标准化技术委员会（SAC/TC91）归口。 本部分起草单位：成都工具研究所有限公司、浙江省工量刃具检测与深加工技术研究重点实
II JB/T10231.8—2016
验室。
本部分主要起草人：邓智光、蔡培阳。 本部分所代替标准的历次版本发布情况为：
JB/T10231.8—2002。
IⅡII JB/T10231.8—2016
刀具产品检测方法第8部分：板牙
1范围
JB/T10231的本部分规定了成品板牙检测时的检测方法和检测器具。 本部分适用于按GB/T970、GB/T20325、JB/T8364.1、JB/T8824.5、JB/T8825.5、JB/T9997、JB/T
9998生产的板牙的检测。
2规范性引用文件
下列文件中对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
JB/T10231.12015刀具产品检测方法第1部分：通则
3检测依据
相关标准及产品图样。
4外观的检测
外观的检测按JB/T10231.1一2015中第4章的规定。
5表面粗糙度的检测
表面粗糙度的检测按JB/T10231.1一2015中第5章的规定。
6圆板牙外径和厚度的检测
检测方法：用外径千分尺在圆板牙外圆和端面任意位置测量一点，转90°再测一点。偏差较大的值作为测量值。
检测器具：分度值为0.01mm的外径千分尺。
7六方板牙对边尺寸的检测
检测方法：用外径千分尺在三个方位的中间a点及靠近棱边部位b点分别进行测量，偏差较大的值作为测量值。如图1所示。
1 JB/T10231.82016
图1
检测器具：分度值为0.01mm的外径千分尺。
8圆板牙外圆对螺纹轴线的径向圆跳动的检测
检测方法：将圆板牙旋合在相应的锥形螺纹芯轴上（配合最紧的芯轴），使指示表测头垂直接触板牙的外圆（任意部位均可），旋转芯轴，使板牙旋转一周，指示表示值的最大变化量即为径向圆跳动：如图2所示。
图2
检测器具：分度值为0.01mm的指示表，锥形螺纹芯轴，跳动检查仪，磁性表座。
9圆板牙端面对螺纹轴线的轴向圆跳动的检测
检测方法：将圆板牙旋合在相应的锥形螺纹芯轴上（配合最紧的芯轴），使指示表测头垂直接触板牙端面的外缘，旋转芯轴，使板牙旋转一周，指示表示值的最大变化量即为轴向圆跳动：如图2所示。
检测器具：分度值为0.01mm的指示表，锥形螺纹芯轴，跳动检查仪，磁性表座。
