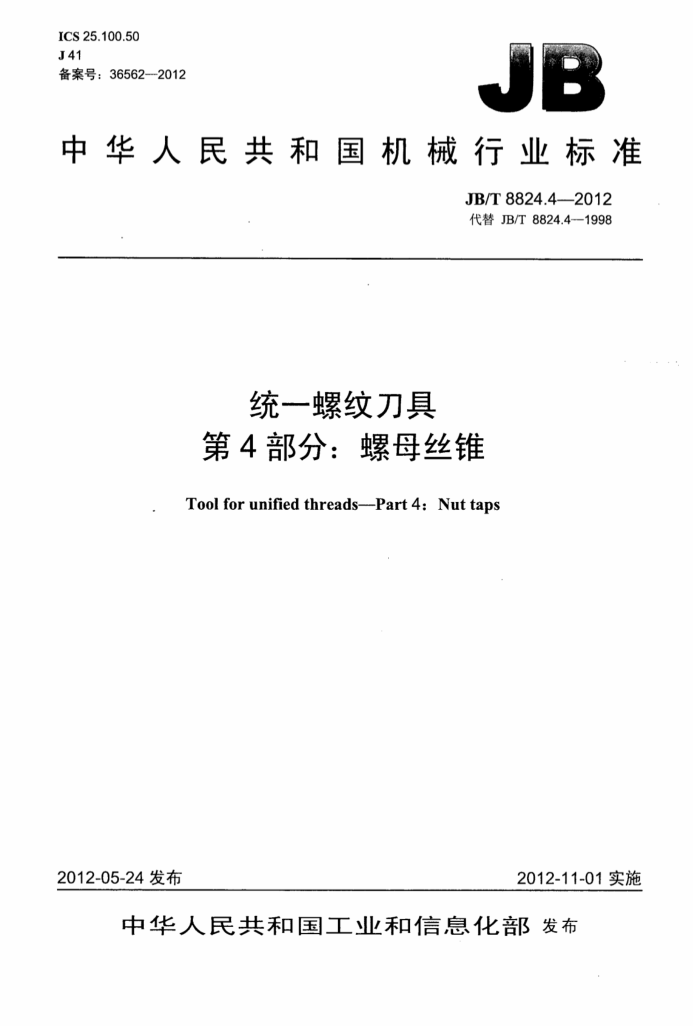

ICS 25.100.50 J41 备案号：36562-2012
JB
中华人民共和国机械行业标准
JB/T8824.4--2012 代替JB/T8824.4--1998
统一螺纹刀具第4部分：螺母丝锥
Tool for unified threads--Part 4: Nut taps
2012-11-01实施
2012-05-24发布
中华人民共和国工业和信息化部发布 中华人民共和国
机械行业标准统一螺纹刀具
第4部分：螺母丝锥 JB/T 8824.4--2012
*
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
丰
210mm×297mm-0.5印张·15千字 2012年11月第1版第1次印刷
定价：12.00元
*
书号：15111·10659 网址：http：//www.cmpbook.com 编辑部电话：（010）88379778 直销中心电话： （010)88379693
封面无防伪标均为盗版
版权专有 侵权必究
建筑321---标准查询网 www. jz321.net JB/T8824.4—2012
目 次
前言 1范围. 2规范性引用文件 3型式和尺寸 4 螺纹公差 5技术条件，表1d<6.350mm统一螺纹粗牙螺母丝锥.. 表2d<6.350mm统一螺纹细牙螺母丝锥.. 表36.350mm≤d≤25.400mm圆柄（无方头）统一螺纹粗牙螺母丝锥表46.350mm≤d≤25.400mm圆柄（无方头）统一螺纹细牙螺母丝锥.. 表5d≥6.350mm柄部带方头统一螺纹粗牙螺母丝锥表6d≥6.350mm柄部带方头统一螺纹细牙螺母丝锥 JB/T8824.4—2012
前言
JB/T8824《统一螺纹刀具》分为七个部分：
第1部分：丝锥；第2部分：丝锥螺纹公差；第3部分：丝锥技术条件；第4部分：螺母丝锥；第5部分：圆板牙；第6部分：搓丝板；第7部分：滚丝轮。
本部分为JB/T8824的第4部分。 本部分按照GB/T1.1—2009给出的规则起草。 本部分代替JB/T8824.4-1998《统一螺纹螺母丝锥》，与JB/T8824.4--1998相比主要技术变化如下：
名称改为“统一螺纹刀具第4部分：螺母丝锥” 各表增加了表题；将表5中“9/16-12UNC”的P尺寸修改为“2.117”； -将表6中1/4-28UNF”的Is尺寸修改为“22"”，“5/16-24UNF”的d1尺寸修改为“5.6”；将3.4中公称直径≤7.938mm的螺母丝锥可制成外顶尖”改为“ “公称直径≤9.525mm的螺母丝锥可制成外顶尖”；将3.5中的“公称切削角度”改为“切削角度”；一将3.6中的左旋螺纹标注“L”改为“LH”，将丝锥公差等级改为“1B、2B、3B"。
一
本部分由中国机械工业联合会提出。 本部分由全国刀具标准化技术委员会（SAC/TC91）归口。 本部分主要起草单位：成都成量工具集团有限公司、成都工具研究所有限公司。 本部分主要起草人：赵权、丁伟、邓智光。 本部分所代替标准的历次版本发布情况：
JB/T8824.4—1998.
建筑321---标准查询网 www.jz321.net JB/T8824.42012
统一螺纹刀具第4部分：螺母丝锥
1范围
JB/T8824的本部分规定了统一螺纹螺母丝锥（以下简称螺母丝锥）的型式、尺寸和标记等的基本要求。
本部分适用于加工代号为No.0～No.12、1/4～4的统一螺纹的螺母丝锥。 2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T20669 统一螺纹牙型 GB/T20668 统一螺纹基本尺寸 JB/T8824.2 统一螺纹刀具第2部分：丝锥螺纹公差 JB/T8824.3 统一螺纹刀具第3部分：丝锥技术条件
3型式和尺寸 3.1公称直径d<6.350mm的螺母丝锥型式和尺寸按图1和表1、表2的规定。
卫
图 1
表1d<6.350mm统一螺纹粗牙螺母丝锥每25.4mm 公称直径 螺距
单位为毫米
螺纹代号 No.4-40 UNC No.5-40 UNC No.6-32 UNC No.8-32 UNC No.10-24 UNC No.12-24 UNC
L
di 2.00 2.24 2.50 3.15 3.55 4.00
Is
上牙数 40 32 32 24
d 2.845 3.175 3.505 4.166 4.826 5.486
P 0.635 0.794 0.794
17 22 22 28
13 18 18 23
40 45 50 55 58
1.058
注：表中切削锥长度1s为推荐尺寸。
1 JB/T8824.4—2012
表2d<6.350mm统-螺纹细牙螺母丝锥
单位为毫米
每25.4mm 公称直径 螺距上牙数
螺纹代号 No.6-40 UNF No.8-36 UNF No.10-32 UNF No.12-28 UNF
L 40 45 48 50
Is 13 16 18 20
di 2.50 3.15 3.55 4.00
d 3.505 4.166 4.826 5.486
P 0.635 0.706 0.794 0.907
17 20 22 25
40 36 32 28
注：表中切削锥长度15为推荐尺寸。 3.2 公称直径d≥6.350～25.400mm圆柄（无方头）的螺母丝锥的型式和尺寸按图2和表3、表4的规定。
p
+
+
O
1s
图 2
表36.350mm≤d≤25.400mm圆柄（无方头）统一螺纹粗牙螺母丝锥
单位为毫米
螺距 P 1.270 1.411 1.588 1.814 1.954 2.117 2.309 2.540 2.822 3.175
每25.4mm 公称直径上牙数
L 60 70 75 85 95 105 120 135
ls 26 32 35 40 44 49 52 57 60 67
di 4.50 5.60 7.10 8.00 9.00 11.20 12.50 14.00 18.00 20.00
螺纹代号
d 6.350 7.938 9.525 11.112 12.700 14.288 15.875 19.050 22.225 25.400
20 18 16 14 13 12 11 10 9 8
32 38 42 48 52 58 62 68 72 80
1/4-20 UNC 5/16-18 UNC 3/8-16 UNC 7/16-14 UNC 1/2-13 UNC 9/16-12 UNC 5/8-11 UNC 3/4-10 UNC 7/8-9 UNC 1-8 UNC
注：表中切削锥长度15为推荐尺寸。
单位为毫米
表46.350mm≤d≤25.400mm圆柄（无方头）统一螺纹细牙螺母丝锥
每25.4mm 公称直径 螺距上牙数
螺纹代号
L 58 65 70
ls 22 26
d1 4.50 6.30 7.10
P 0.907 1.058
d 6.350 7.938 9.525
28 24
27 31
1/4-28 UNF 5/16-24 UNF 3/8-24 UNF
2
建筑321 标准查询网 www. jz321.net JB/T8824.42012
表4（续）螺距 P 1.270
每25.4mm 公称直径上牙数
d 8.00 9.00 11.20 12.50 14.00 18.00 20.00
螺纹代号
1
Is
L
d 11.112 12.700 14.288 15.875 19.050 22.225 25.400
7/16-20UNF 1/2-20 UNF 9/16-18 UNF 5/8-18 UNF 3/4-16 UNF 7/8-14 UNF 1-12 UNF
85
38
33
20
18 16 14 12
95 105 115 130
42 47 54 64
36 40 46 55
1.411
1.588 1.814 2.117
注：表中切削锥长度1s为推荐尺寸。 3.3公称直径d≥6.350mm柄部带方头的螺母丝锥的型式和尺寸按图3和表5、表6的规定。
al
AA
a
A
L
图3
表5 d≥6.350mm柄部带方头统一螺纹粗牙螺母丝锥
单位为毫米
每25.4mm 公称直径 螺距上牙数
方头
1 - 32 38 42 48 52 58 62
螺纹代号
di 4.50 3.55 6 5.60 4.50 7
L
Is 26 32 35 40 44 49 52 57 60 67 72
P
d 6.350 1.270 60
12
a
20 18 16 14 13 12 11 10 9 8 7
1/4-20 UNC 5/16-18 UNC 3/8-16 UNC 7/16-14 UNC 1/2-13 UNC 9/16-12 UNC 5/8-11 UNC 3/4-10 UNC 7/8-9UNC
1.411 1.588 75
70
7.938 9.525 11.112 1.814 12.700 1.954 14.288 2.117 15.875 2.309 105 19.050 2.540
5.60 8
7.10 8.00 6.30 9 9.00 7.10 10 11.20 9.00 12. 12.50 10.00 13 14.00 11.20 14 18.00 14.00 18 20.00 16.00 20 22.40 18.00 22 25.00 20.00 24 28.00 22.40 26 31.50 25.00 28 35.50 28.00 31 40.00 31.50 34
85 95
22.225 2.822 120 68
72 80 90
1-8 UNC 1"/g-7 UNC 1'/4-7 UNC 1/g-6 UNC 1'/2-6 UNC 1-/4-5 UNC 2-4/2 UNC
25.400 3.175 135 28.575
3.629
150
31.750 34.925 38.100 44.450 5.080 50.800 5.644 200
95 105 115
75 80 85
6 5 4.5
4.233
170 190
注：表中切削锥长度15为推荐尺寸。
3 JB/T8824.4--2012
(
u
表6d≥6.350mm柄部带方头统一螺纹细牙螺母丝锥
单位为毫米方头 a
A
螺纹代号 每25.4mm 公称直径 螺距 L
7
ls 22 26
di 4.50 3.55 6 5.60
ft E m
上牙数 28 24
P 0.907 1.058
d 6.350 7.938 9.525 11.112 12.700 14.288 15.875 19.050 1.588 105
[2
58 65 70 85
27 31
1/4-28 UNF 5/16-24 UNF 3/8-24 UNF 7/16-20 UNF 1/2-20 UNF 9/16-18 UNF 5/8-18 UNF 3/4-16 UNF 7/8-14 UNF 1-12 UNF 1'/s-12 UNF 1'/4-12 UNF 13/g-12 UNF 1'/2-12 UNF
4.50 7 5.60 8
7.10 8.00 6.30 9 9.00
20
38
33
1.270
7.10 10
11.20 9.00 12 12.50 10.00 13 14.00 11.20 14 18.00 14.00 18 20.00 16.00
18 16 14 12
1.411
95
42 47 54
36 40 46
115
22.225 25.400
1.814
28.575 2.117 130 64 55 22.40 18.00 20
22
31.750 34.925 2.117 38.100
25.00 20.00 24 28.00 22.40 26 31.50 25.00 28
130 140
12
64
55
注：表中切削锥长度15为推荐尺寸。 3.45 螺纹的牙型和基本尺寸按GB/T20669、GB/T20668的规定。 3.5公称直径d≤9.525mm的螺母丝锥可制成外顶尖。 3.6 螺母丝锥切削角度，在径向平面内测量，推荐如下：
a）前角%为8°～10″ b）后角α为4°～6°
3.7标记示例：
右旋粗牙统一螺纹，螺纹代号为3/8-16UNC，每25.4mm上为16牙，2B级公差带磨制丝锥：
统-螺纹螺母丝锥，3/8-16UNC-2BJB/T8824.4—2012
右旋细牙统一螺纹，螺纹代号为5/16-24UNF，每25.4mm上为24牙，切制丝锥：
统-螺纹螺母丝锥，5/16-24UNFJB/T8824.4—2012
左旋粗牙统一螺纹，螺纹代号为1/2-13UNC，每25.4mm上为13牙，3B级公差带磨制丝锥：
统螺纹螺母丝锥，1/2-13UNCLH-3BJB/T8824.4--2012
4螺纹公差
螺母丝锥螺纹公差按JB/T8824.2的规定。 5技术条件
螺母丝锥技术条件按JB/T8824.3的规定。
