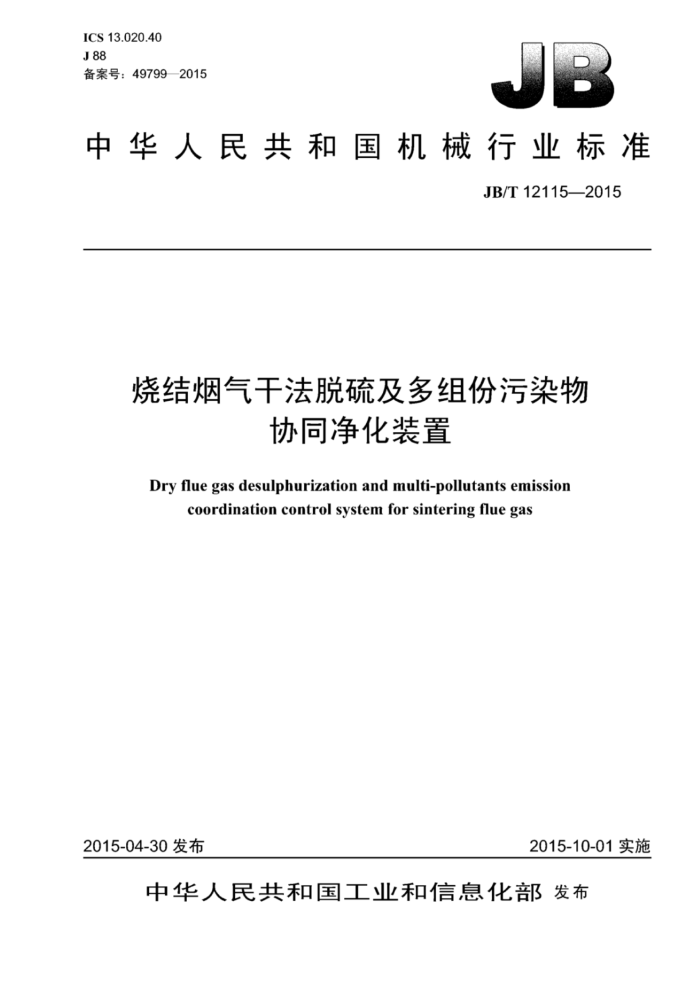

ICS13.020.40 J88 备案号：49799—2015
中华人民共和国机械行业标准
JB/T12115—2015
烧结烟气干法脱硫及多组份污染物
协同净化装置
Dry flue gas desulphurization and multi-pollutants emission
coordination control system for sintering flue gas
2015-10-01实施
2015-04-30发布
中华人民共和国工业和信息化部发布 中华人民 共 和 国
机械行业标准
烧结烟气干法脱硫及多组份污染物
协同净化装置 JB/T12115—2015
*
机械工业山版社山版发行北京市百万庄人街22号
邮政编码：100037
*
210mm×297mm-1.5印张44T字 2015年10月第1版第1次印刷
定价：24.00元
*
书号：1511112678 网址：http：//www.cmpbook.com 编辑部电话： (010) 88379399 直销中心电话： （010) 88379693
封面无防伪标均为盗版
版权专有 侵权必究 JB/T12115—2015
目 次
前言 1 范围 2 规范性引用文件 3 术语和定义 4 T艺系统.
4.1 系统构成. 4.2 总体布置及流程.. 4.3 烟气系统. 4.4 吸收塔. 4.5 除尘器. 4.6 吸收剂制备及供应系统 4.7 吸附剂供应系统 4.8 催化剂及氧化剂供应系统 4.9 灰循环系统. 4.10 物料输送系统 4.11 水系统. 5技术要求. 5.1 性能要求 5.2 材料及制造要求 5.3 电气和控制要求 5.4 防锈要求 5.5 安全环保、职业叫生要求 5.6 消防要求. 5.7 现场安装要求 6试验方法。 6.1 出口烟气SO2测试 6.2 出口烟气含尘质量浓度测试. 6.3 出口烟气氮氧化物质量浓度（以NO2计）测试 6.4 出口烟气二嗯英类质量浓度测试. 6.5 出口烟气氟化物质量浓度（以F计）测试 6.6 汞及其化合物质量浓度测试 6.7 系统压力降测试. 6.8 系统漏风率测试. 6.9 反应摩尔比的测试. 6.10 除尘器性能测试. 6.11 电气和控制要求试验方法 6.12 装置可用率计算方法 6.13 电能消耗量测试.
中
2
7
8 8 宁
中
10 10 10 10
1 JB/T121152015
6.14水消耗量测试 6.15防锈及外观要求检验. 6.16 焊接质量检验 6.17 其他检验 7检验规则. 7.1 检验分类.. 7.2 出厂检验.. 7.3 安装检验 8 验收.
10 .10 10 10 10 10 11
1
标牌、标志、包装、运输和贮存
9
11 11
9.1 标牌和标志 9.2 包装. 9.3 运输和则存. 附录A（资料性附录）典型协同净化装置工艺流程. 附录B（资料性附录）吸收剂、吸附剂、催化剂、氧化剂、水、压缩空气品质要求 B.1 吸收剂品质要求 B.2 吸附剂品质要求 B.3 催化剂品质要求 B..4氧化剂品质要求. B.5 工艺水、消化水、冷却水品质要求 B.6 压缩空气的品质要求附录C（规范性附录）协同净化装置配套电气控制设备的试验方法 C.1 电气控制回路控制方式测试 C.2 吸收塔入口压力白动控制功能测试 C.3 清洁烟气再循环白动控制功能测试。 C.4吸收塔床层白动控制功能测试. C.5 吸收塔出口温度白动控制功能测试 C.6 协同净化装置出口SO2排放自动控制功能测试. C.7 防塌床保护功能测试 C.8 低温保护功能测试 C.9协同净化装置出口NO.排放自动控制功能测试. 附录D（规范性附录）协同净化装置检验、验收项目及要求
11
12
***13
.13 13 13 13 .14 14 15 15 15 15 15 16 16 16 17 17 18
图A.1典型协同净化装置工艺流程
12
表1协同净化装置性能要求表B.1电石渣粉品质要求表B.2吸附剂品质要求表D.1协同净化装置检验、验收项目及要求
F
.13 13 18
II JB/T12115—2015
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由机械T业环境保护机械标准化技术委员会（CMIF/TC7）归口。 本标准起草单位：福建龙净环保股份有限公司、浙江菲达环保科技股份有限公司、浙江大学、冶金
工业规划研究院、中机生产力促进中心蓝天环保设备工程股份有限公司。
本标准主要起草人：詹威全、林文锋、林驰前、王辉、高翔、李春风、姜圆、付智明、孟银灿、弓 张哲平、谢美华、王建春、林春源、王惠英。
本标准为首次发布。
III JB/T12115—2015
烧结烟气于法脱硫及多组份污染物协同净化装置
1范围
本标准规定了烧结烟气干法脱硫及多组份污染物协同净化装置（以下简称协同净化装置）的术语利定义、工艺系统、技术要求、试验方法、检验规则、验收、标牌、标志、包装、运输和贮存等。
本标准适用治金行业工业烟气治理用烧结烟气干法脱硫及多组份污染物协同净化装置。
2规范性引用文件
下列文件对丁本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用汀本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用本文件。
GB/T191包装储运图示标志 GB/T1608 工业高锰酸钾 GB/T3797 电气控制设备 GB4053（所有部分）固定式钢梯及平台安全要求 GB/T6388 运输包装收发货标志 GB/T6719 袋式除尘器技术要求 GB/T10666 次氯酸钙（漂粉精） GB/T12496.1 木质活性炭试验方法表观密度的测定 GB/T12496.3 不质活性炭试验方法，灰分含量的测定 GB/T12496.4 不质活性炭试验方法水分含量的测定 GB/T12496.6 不质活性炭试验方法强度的测定 GB/T12496.7 不质活性炭试验方法pH值的测定 GB13223 火电厂大气污染物排放标准 GB/T13306 标牌 GB/T13384 机电产品包装通用技术条件 GB/T13931 电除尘器性能测试方法 GB/T16157 固体污染源排气中颗粒物测定与气态污染物采样方法 GB/T19229.2 燃煤烟气脱硫设备第2部分：燃煤烟气干法/半干法脱硫设备 GB/T19587 气体吸附BET法测定固态物质比表面积 GB/T21508 燃煤烟气脱硫设备性能测试方法 GB/T27869 电袋复合除尘器 GB28662 钢铁烧结、球团工业大气污染物排放标准 GB50016 建筑设计防火规范 GB50149 电气装置安装工程母线装置施工及验收规范 GB 50168 电气装置安装工程电缆线路施工及验收规范 GB 50169 电气装置安装工程接地装置施工及验收规范 GB50171 电气装置安装丁程盘、柜及二次回路接线施工及验收规范 GB50222 建筑内部装修设计防火规范
1 JB/T12115—2015
GB50229 火力发电广与变电站设计防火规范 DL/T468电站锅炉风机选型和使用导则 DL/T678 电力钢结构焊接通用技术条件 HG/T3250 T业亚氯酸钠 HJ/T 42 固定污染源排气中氨氧化物的测定紫外分光光度法 HJ/T 57 固定污染源排气中二氧化硫的测定定电位电解法 HJ/T 67 大气固定污染源氟化物的测定离子选择电极法 HJ77.2 环境空气和废气二嗯英类的测定同位素稀释高分辨气相色谱-高分辨质谱法 HJ/T325 环境保护产品技术要求袋式除尘器滤袋框架 HJ/T327 环境保护产品技术要求袋式除尘器滤袋 HJ/T 397 固定源废气监测技术规范 HJ543固定污染源废气汞的测定冷原子吸收分光光度法（暂行） JB/T5000.12 重型机械通用技术条件第12部分：涂装 JB/T8470 正压浓相飞灰气力输送系统 JB/T8471 袋式除尘器安装技术要求与验收规范 JB/T8532 脉冲喷吹类袋式除尘器 JB/T8536 电除尘器机械安装技术条件 JB/T10191 袋式除尘器安全要求脉冲喷吹类袋式除尘器用分气箱 JB/T11076 脱硫用搅拌式干式石灰消化器 JB/T11262 燃煤烟气干法/半干法脱硫设备 机械安装技术条件 JB/T11267 顶部电磁锤振打电除尘器 JC/T478.1 建筑石灰试验方法第1部分：物理试验方法 JC/T478.2 建筑石灰试验方法第2部分：化学分析方法
3术语和定义
GBT21508界定的以及下列术语和定义适用1本文件。
3.1
干法脱硫及多组份污染物协同净化装置dry flue gas desulphurization and multi-pollutants emission coordination control system
实现烟气净化所需的装置，组件及系统集成。在净化装置内，吸收剂，吸附剂或催化剂，氧化剂通
过与烟气中的二氧化硫及其他多组份污染物反应，将之有效脱除。 3.2
主体工程main unit 冶金行业中产生烧结烟气的生产设施。
3.3
除尘器dust collector 协同净化装置中用以收集副产物的设备。
3.4
多组份污染物 multi-pollutant 烟气中所含的硫氧化物、氮氧化物、重金属、二英及其他酸性气体组份等污染物。
3.5
吸收剂absorbent
2 JB/T12115—2015
通过化学反应脱除烟气中的二氧化硫（SO2）及其他多组份污染物的物质，通常为钙基吸收剂或电石渣。 3.6
吸附剂adsorbent 通过物理反应脱除烟气中的二氧化硫（SO2）及其他多组份污染物的物质，如活性炭。
3.7
催化剂catalyst 可对烟气中的二氧化硫（SO2）和氮氧化物等多组份污染物进行催化的物质。
3.8
氧化剂oxidant 可对烟气中的二氧化硫（SO2）和氮氧化物等多组份污染物进行氧化的物质。
3.9
反应摩尔比molarratioofreaction 消耗的吸收剂中钙（Ca）的当量摩尔数与去除的二氧化硫中硫（S）、三氧化硫中硫（S）、氯化氢
中氯（CI）氟化氢中氟（F）、二氧化碳中碳（C）及氮氧化物中氮（N）的当量摩尔总数之比 3.10
系统压力降（系统阻力） system pressure drop (system resistance) 协同净化装置进口和出口烟气平均全压之差，单位为帕（Pa）。
3.11
系统漏风率system air leakagerate 协同净化装置出口、进口烟气量（标态，干基）之差与进口烟气量（标态，干基）的百分比。
3.12
副产物by-product 经协同净化装置处理后产生的最终固体物。
3.13
吸收塔absorber 使用物理或化学的处理方法除去烟气中二氧化硫（SO2）及其他多组分污染物的装置。
4工艺系统
4.1系统构成
协同净化装置主要包括烟气系统、吸收塔、除尘器、吸收剂制备及供应系统、吸附剂供应系统、催化剂及氧化剂供应系统、灰循环系统、物料输送系统、水系统。 4.2总体布置及流程 4.2.1协同净化装置选用的工艺及布置方案应综合考虑安全、环保、节能等因素。典型的协同净化装置工艺流程参见附录A 4.2.2综合考虑设计要求、场地环境、吸收剂条件、经济性等因素确定吸收塔的型式和数量。 4.2.3协同净化装置构、建筑物中防火设施的布置、防爆应符合GB50016、GB50222和GB50229的要求。 4.2.4改造增建协同净化装置时，应避免拆迁正在运行的主体设备的生产建、构筑物和地下管线，当不能避免时，也应采取合理的过渡措施。 4.2.5吸收剂的制备、储仓设施宜集中布置在吸收塔附近，且宜在主导风向问的下游布置，吸收剂的
3
