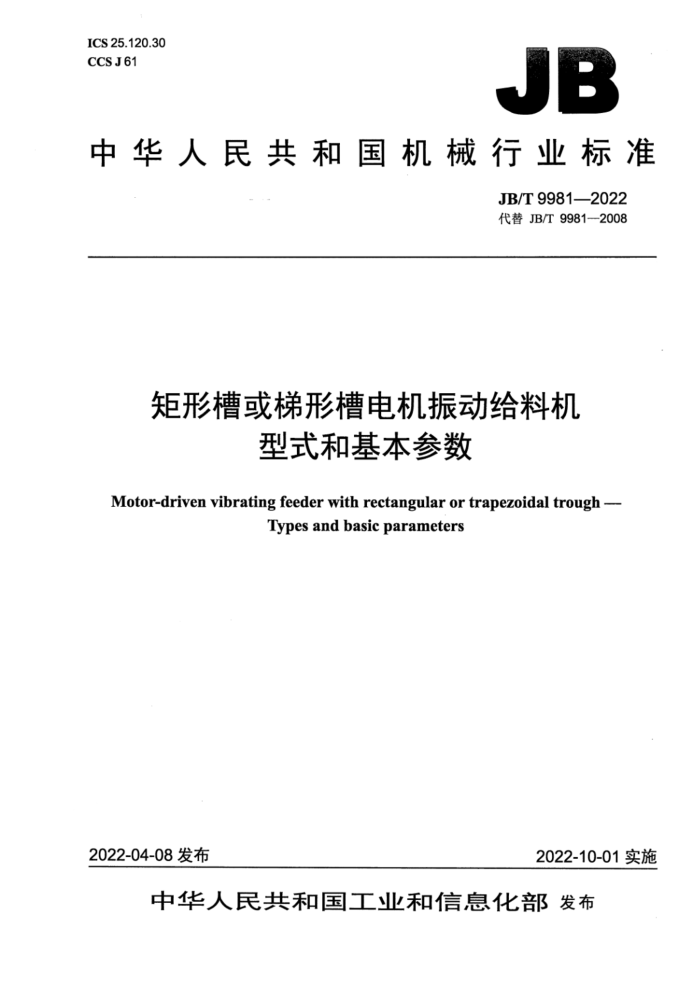

ICS 25.120.30 CCS J61
JB
中华人民共和国机械行业标准
JB/T99812022 代替JB/T99812008
矩形槽或梯形槽电机振动给料机
型式和基本参数
Motor-driven vibrating feeder with rectangular or trapezoidal trough --
Typesandbasicparameters
2022-10-01实施
2022-04-08发布
中华人民共和国工业和信息化部发布 JB/T9981—2022
目 次
前言 1范围. 2规范性引用文件. 3术语和定义. 4槽体型式... 4.1矩形槽. 4.2（矩形）封闭槽 4.3梯形槽. 5基本参数
T
图1 矩形平底槽. 图2矩形凹底槽.. 图3两端封闭的矩形槽. 图4 一端封闭的矩形槽. 图5梯形平底槽. 图6梯形凹底槽.. 图7 槽长（散口/两端不封闭的矩形槽或梯形槽）
2
7
T
表 1 槽宽尺寸.. 表2槽高尺寸. 表3料口高尺寸... 表4槽长尺寸.. 表5振动参数表6推荐选用规格
+ JB/T9981—2022
前言
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
本文件代替JB/T9981一2008《矩形槽或梯形槽电机振动给料机型式和基本参数》，与JB/T9981- 2008相比主要技术变化如下：
修改了术语“振动给料机”的定义（见3.1，2008年版的2.1）；增加了“矩形槽或梯形槽电机振动给料机”术语及其定义（见3.3)；增加了“料口高”术语及其定义（见3.6)；修改了术语“槽长”的定义（见3.7，2008年版的2.5）；增加了“（矩形）封闭槽”槽体型式（见4.2)；增加了基本参数“料口高h”（见5.3)；修改了振动参数的规格范围（见5.5，2008年版的4.4)。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由中国机械工业联合会提出。 本文件由全国铸造机械标准化技术委员会（SAC/TC186）归口。 本文件起草单位：南安市中机标准化研究院有限公司、泉州市标准化协会、福建省闽旋科技股份
有限公司、济南铸锻所检验检测科技有限公司、威海工友铸造机械有限公司、厦门市易家网讯科技有限公司。
本文件主要起草人：林建华、林清山、陈惠玲、卢军、迟英杰、张金鹤、詹昌俊。 本文件及其所代替文件的历次版本发布情况为：
-1988年首次发布为ZBJ61004—1988； -1999年第一次修订时，文件编号调整为JB/T9981一1999，2008年第二次修订；一本次为第三次修订。
II JB/T9981—2022
矩形槽或梯形槽电机振动给料机 型式和基本参数
1范围
本文件规定了矩形槽或梯形槽电机振动给料机的术语和定义、槽体型式和基本参数。 本文件适用于铸造、煤炭、冶金、矿山、化工、轻工、建材以及电力等行业的矩形槽或梯形槽电机
振动给料机的制造。
2规范性引用文件
本文件没有规范性引用文件。
3术语和定义
下列术语和定义适用于本文件。
3.1
振动给料机vibratingfeeder 利用振动方式将块状、颗粒状等松散物料从贮料仓中连续给到受料装置中的机器。
3.2
电机振动给料机motor-drivenvibratingfeeder 采用电动激振器（或称振动电机）作为激振源的振动给料机。
3.3
矩形槽或梯形槽电机振动给料机motor-drivenvibratingfeederwithrectangularortrapezoidaltrough 槽体断面为矩形或梯形的电机振动给料机。
3.4
槽宽troughwidth 矩形槽或梯形槽电机振动给料机槽体底部的内侧宽度。
3.5
槽高troughheight 矩形槽或梯形槽电机振动给料机槽体内底部和顶部之间的垂直距离。
3.6
料高inletheight；outletheight 矩形槽或梯形槽电机振动给料机槽体封闭端进料口或出料口的高度。
3.7
槽长troughlength 矩形槽或梯形槽电机振动给料机槽体内底部长度：对于封闭式槽体，为进料口和出料口之间的长度。
3.8
振动参数vibrationparameter 作用于矩形槽或梯形槽电机振动给料机槽体的激振力振动频率和相对应的槽体振幅。
1 JB/T9981—2022
槽体型式 4.1 矩形槽
4
矩形槽或梯形槽电机振动给料机（以下简称“给料机”）槽体断面为矩形，槽体底部为平底或凹底（见图1和图2）。
B
图1矩形平底槽
图2 矩形凹底槽
4.2 （矩形）封闭槽
给料机槽体采用封闭式矩形平底槽，两端或一端封闭（见图3和图4）。
进料口
出料口
图3 两端封闭的矩形槽
进料口
出料口
图4一端封闭的矩形槽
4.3梯形槽
给料机槽体断面为梯形，槽体底部为平底或凹底（见图5和图6）。
s15
~15°
图6 梯形凹底槽
图5 梯形平底槽
2 JB/T9981—2022
5基本参数
5.1 给料机的主参数为槽宽B（见图1～图6），尺寸应按表1的规定。
表1 槽宽尺寸
单位为毫米
槽宽B 125 160 200 250 315 400 500 630 800 1 000 1 250 1 600 2 000 2 500
5.2 槽高H（见图1～图6）的尺寸应按表2的规定。
表2 槽高尺寸
单位为毫米
槽高H 80 90 100 125 140 160 200 220 250 315 360 400 450 500 5.3 料口高h（见图3和图4）的尺寸应按表3的规定。
表3料口高尺寸
单位为毫米
槽宽B 料口高h
125~400
500~1250
1600~2500
150
50
100
5.4 槽长L（见图3、图4和图7）的尺寸应按表4的规定。
表4槽长尺寸
单位为毫米
槽长L 500 750 1 000 1 250 1 500 1 750 2 000 2 500 3 000 3 500 4 000
L
图7槽长（散口/两端不封闭的矩形槽或梯形槽）
5.5振动参数取决于给料机所给物料的特征和给料量，以及槽体型式、槽长和安装方式，应按表5给出的数值范围选取。
表5振动参数 750
每分钟振动次数振动频率Hz 振幅amm
1000 16.7 2.5~17
1 500
3 000 50 0.3~3
12.5 5~32
25 1.2~8
注：表中的振动参数是根据目前的电源频率为50Hz所给出的。
5.6给料机推荐选用规格应按表6的规定。
3 JB/T9981—2022
表6 推荐选用规格
单位为毫米
66
槽宽B 125 160 200 250 315 400 500 630 800 1000 1250 1 600 2 000 2 500 槽高H 80 90 100 125 140 160 200 220 250 315 360 400 450 500
500 + + 750
+
+ +
+
+
+
+
+
+
+
1 000 + X + 1 250 1500
X
+
+
+
+
+
1
+
4
+
1
A
T
T
1
1
长 1 750 L 2 000
+
+
+
+
+
+ +
-
+
+
-
+
2 500 3 000 3 500 4 000 注：表中“+”为 为优先选用的基本规格： 一”为不推荐选用的规格、
x
X
+ + + +
+ + + +
+
Y
7
X
+
+
+
+
+
+
+
+ +
+
+
+
版权专有侵权必究
*
书号：15111·16377 定价： 14.00元
