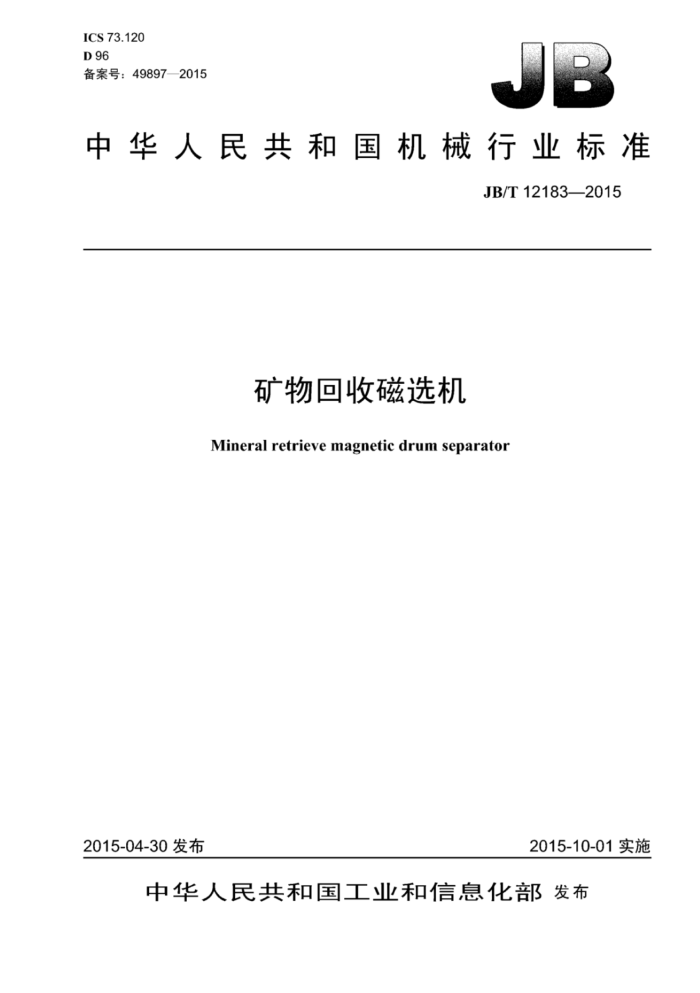

ICS 73.120 D 96 备案号：49897—2015
中华人民共和国机械行业标准
JB/T12183—2015
矿物回收磁选机 Mineralretrievemagnetic drum separator
2015-10-01实施
2015-04-30发布
中华人民共和国工业和信息化部发布 中华人民共和国
机械行业标准矿物回收磁选机 JB/T12183—2015
*
机械工业山版社山版发行北京市百万庄人街22号
邮政编码：100037
*
210mmX297mm·0.5印张·15千字 2015年10月第1版第1次印刷
定价：12.00元
*
书号：15111·12776 网址：http：//www.cmpbook.com 编辑部电话： (010)88379399 直销中心电话： (010)88379693
封面无防伪标均为盗版
版权专有 侵权必究 JB/T12183—2015
目 次
前言 1 范围. 2 规范性引用文件， 3 型式与基本参数 4 技术要求.. 5 试验方法.. 6 检验规则.. 6.1 检验分类 6.2 出厂检验.. 6.3 型式检验
I1
标志、食 包装、运输和贮存
L JB/T12183—2015
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国矿山机械标准化技术委员会（SAC/TC88）归口。 本标准负责起草单位：镇江电磁设备厂有限责任公司。 本标准参加起草单位：北方重工集团有限公司、山东华特磁电科技股份有限公司、沈阳隆基电磁科
技股份有限公司。
本标准主要起草人：杨钢、陈建生、郑广智、刘风亮、张承臣、黄嘉琳、姜磊、傅佩超、邵贵成。 本标准为首次发布。
II JB/T12183—2015
矿物回收磁选机
1范围
本标准规定了矿物回收磁选机的型式与基本参数、技术要求、试验方法、检验规则、标志、包装、 运输和贮存。
本标准适用丁对矿物回收和散状物料中铁磁性物质进行分选的磁选机（以下简称磁选机）。
2规范性引用文件
下列文件对本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用本文件，
凡是不注日期的引用文件，其最新版本（包括所有修改单）适用丁本文件。
GB/T 191 包装储运图示标志 GB/T1720—1979漆膜附着力测定法 GB/T 3768 声学 声压法测定噪声源声功率级 反射面上方采用包络测量表面的简易法 GB/T 6388 运输包装收发货标志 GB/T 9969 .T业产品使用说明书 总则 GB/T 13306 标牌 GB/T13384 机电产品包装通用技术条件 GB/T 13560 烧结钕铁硼永磁材料 SJ/T 10410 永磁铁氧体材料
3 型式与基本参数
3.1 磁选机为永磁简式，分单筒、双筒两种结构型式。磁系为扇形半开放式，磁极数不少」5，磁包角为155°～200°。 3.2 磁选机的型号表示方法如下：
H-/□
L
筒体长度，单位为匝米（cm）筒体直径，单位为厘米（cm）矿物回收筒式磁选机筒数，单筒不标注
示例：简体直径为75cm、简体长度为180cm的双筒磁选机标记为：
2CTH-75/180磁选机
3.3 单筒磁选机的基本参数应符合表1的规定，双筒磁选机的基本参数应符合表2的规定。
1 JB/T12183—2015
6.2 ：出厂检验 6.2.1 每台磁选机须经制造厂质量检验部门检验合格后方可出厂，出厂时应附有证明产品质量合格的文件。 6.2.2 出厂检验项目为4.7、4.9、4.14、4.15和磁感应强度。 6.3型式检验 6.3.12 有下列情况之一时，磁选机应进行型式检验：
a）新产品投产或老产品转厂生产； b）当产品结构、工艺或材料有重大改变，可能影响产品性能： c）正常生产时每三年； d）产品停产一年以上恢复生产； e）出厂检验结果与上次型式检验有较大差异； f）国家质量监督检验机构提出型式检验要求。
6.3.2 2型式检验应包括本标准的全部要求。 6.3.3 型式检验应从出厂检验合格的产品中随机抽取一台进行。如检验不合格应加倍抽检，若仍不合格则判定型式检验不合格。
7标志、包装、运输和贮存
7.1每台磁选机均应在适当而明显的位置固定产品标牌。其标牌应符合GB/T13306的规定，开标明下列内容：
a）制造厂名称、地址和商标； b）产品名称及型号； c）主要技术参数； d）产品执行标准编号： e）出厂编号和制造日期。
7.2 磁选机的包装应符合GB/T13384的规定，并符合陆路和水路运输的要求。 7.3 磁选机应采用箱式包装或裸装。包装应牢固并有防潮措施。 7.4磁选机的包装标志应符合GB/T191和GB/T6388的规定。 7.5 磁选机应随机附带下列技术文件：
a）产品质量合格证明文件； b）产品使用说明书； c）装箱清单。
7.6 磁选机的使用说明书应符合GB/T9969的规定，并以醒目的文字标识出设备开启时对精密仪器、 电源工具及特殊病人的安全提示。 7.7磁选机应贮存在干燥、无腐蚀性气体的库房内。 7.8 磁选机每存放一年应进行一次养护。
