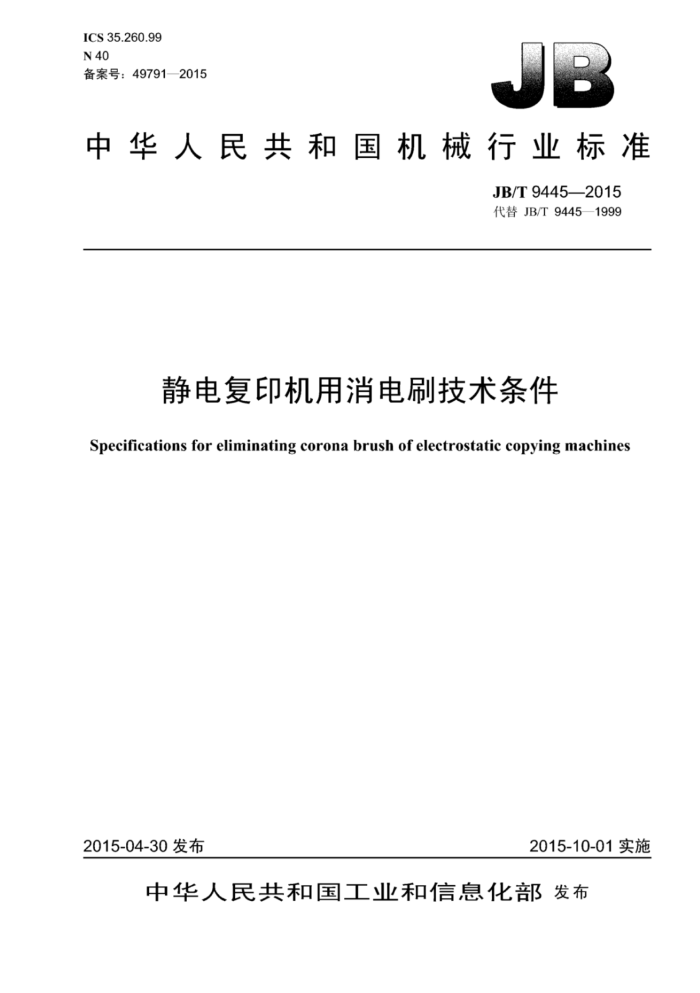

ICS 35.260.99 N40 备案号：49791—2015
中华人民共和国机械行业标准
JB/T94452015 代替JB/T9445—1999
静电复印机用消电刷技术条件
Specifications for eliminating corona brush of electrostatic copying machines
2015-10-01实施
2015-04-30发布
中华人民共和国工业和信息化部发布 JB/T9445—2015
目 次
前言 1 范围 2
规范性引用文件技术要求 3.1 外观.. 3.2 尺寸精度. 3.3 机械性能 3.4 电学性能 3.5 稳定性 4试验方法
3
4.1 外观. 4.2 尺寸精度 4.3 机械性能 4.4 电学性能. 4.5 稳定性 5检验规则. 5.1 检验分类 5.2 定型检验 5.3 逐批检验. 5.4 周期检验 6标志、包装、运输和贮存 6.1 标志、包装 6.2 运输、贮存
表1 检验项目 JB/T9445—2015
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替JB/T9445一1999《静电复印机用消电刷技术条件》，与JB/T9445一1999相比主要技术变
化如下：
修改了规范性引用文件（见第2章，1999年版的第2章）：修改了第3章，对结构重新进行了编排（见第3章，1999年版的第3章）；删除了图1（1999年版的图1）：修改了检验规则（见第5章，1999年版的第5章）；增加了检验项目表（见表1）；修改了标志、包装要求（见第6章，1999年版的第6章）。
本标准由中国机械工业联合会提出。 本标准由全国复印机械标准化技术委员会（SAC/TC147）归口。 本标准起草单位：珠海天威飞马打印耗材有限公司、天津复印技术研究所、国家办公设备及耗材质
量监督检验中心、北京莱盛高新技术有限公司、柯尼卡美能达（中国）投资有限公司、上海富十施乐有限公司。
本标准主要起草人：张希平、王志民、项俊峰、董英杰、陈挺、仇相如。 本标准所代替标准的历次版本发布情况为：
JB/T9445—1999。
II JB/T9445—2015
静电复印机用消电刷技术条件
1范围
本标准规定了静电复印机用消电刷的技术要求、试验方法。检验规则、标志、包装、运输和贮存。 本标准适用丁静电复印机用碳纤维制消电刷（以下简称消电刷）。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的号用文件，具最新版本（包括所有的修改单）适用于本文件。
GB/T191包装储运图示标志 GB/T1958一2004产品几何量技术规范（GPS） 形状和位置公差检测规定 GB/T2829一2002周期检验训-数抽样程序及表（适用于对过程稳定性的检验）
3技术要求
3.1外观
消电刷外壳表面部分应光洁，不应有裂缝、毛刷和影响表面质量的缺陷。消电刷的刷毛不应有断裂与脱毛现象。 3.2尺寸精度
消电刷的外形尺、公差要求及刷毛排列应符合图样要求。
3.3机械性能
刷毛应与外壳结合牢固，受两倍消电刷重量和5N中较大者的拉力时，刷毛不应被拔出。 3.4电学性能 3.4.1 消电刷一束刷毛单位长度（1cm）的电阻不超过7.5Q 3.4.2 消电刷一束刷毛与外壳电阻不超过42Q。 3.4.3 消电刷任意两刷毛束问电阻不超过85Q 3.5稳定性
高温试验，在100℃下烘45h后，消电刷的机械性能和电学性能仍符合3.3和3.4的规定
4试验方法
4.1外观
自视检查消电制外观
1 JB/T9445—2015
4.2尺寸精度
用分度值不超过0.5mm的直尺测量消电刷外观尺寸」，公差按GB/T1958一2004的规定进行检查。 4.3机械性能
弹簧拉力计沿刷毛反方向固定在消电刷外壳上任意位置，手持拉力计固定处的一束刷毛，沿相反方向拉弹簧拉力计。 4.4电学性能
消电刷的电阻测量用准确度为2.5级（或优于2.5级）的仪表直接测量，检测次数为任意三次，取平均值。 4.5稳定性
将消电刷放进烘箱，升温到100℃经45h连续高温试验，当恢复至室温后，按4.4的规定检测消电刷的电学性能
5# 检验规则
5.1检验分类
检验分为定型检验和质量一致性检验，质量一致性检验包括逐批检验和周期检验。各类检验项目分
别按表1的规定。
表1 检验项目
检验项 目类别外观尺寸精度机械性能电学性能稳定性
检验分类
定型检验
序号 1 2 3 4 5 6 7 注：“”表示应逊行的检验项目，“一”表示不逊行检验的项目。
项目名称外观基本儿寸公差机械性能 LL 机械性能 LL
逐批检验
周期检验
/ /
/ 7 / /
4 4 / 4 / /
V / 4
一
5.2 定型检验 5.2.1 产品在设计定型和生产定型时均应进行定型检验。 5.2.2 定型检验由产品制造单位的质量检验部门或由上级主管部门指定或委托的质量检验单位负责进行。 5.3逐批检验 5.3.1对批量生产或连续生产的产品，进行逐批全数交收检验。检验中，出现任一项不合格时，返修后可重新进行检验。若再一次出现任一项不合格，则该产品判为不合格品。 5.3.2逐批检验由产品制造单位的质量检验部门负责进行。 2 JB/T9445—2015
5.4周期检验
5.4.1有下列情况之一时，应进行周期检验：
a）新产品或老产品转厂生产的试制定型鉴定： b）间隔半午年以上再生产； c）生产超过一午未进行周期检验： d）原材料、设备、工艺方面有较大改变； e）产品质量不稳定； f）国家质量监督检验机构提出周期检验要求。
5.4.2 2周期检验由产品制造单位的质量检验部门或由上级主管部门指定或委托的质量检验单位负责进行。 5.4.3 周期检验样品应在逐批检验合格产品中随机抽取。 5.4.4 周期检验的抽样按GB/T2829一2002的规定进行，规定不符合质量水平RQL=30，采用判别水
平I，二次抽样方案，判定数组 o2
2
6标志、包装、运输和贮存
6.1标志、包装 6.1.1 在消电刷表面应标明生产厂家标志。 6.1.2 消电刷的包装应保证在运输、存中消电刷的性能不被破坏：刷毛不被磨损、挤卡和折断。 6.1.3 每个包装箱内应有出厂合格证明。 6.1.4 包装箱上应标有下述标志：
a）制造厂商名称、地址和商标； b）产品名称、适用机型； c）包装数量； d）产品执行标准编号： e）制造日期（午、月）： f）箱体的尺』（长、宽、高）： g）箱体的重量（毛重、净重）： h）标有“小心轻放”切勿受潮”等符合GB/T191规定的字样或标志。
6.2运输、购存 6.2.1消电刷在运输过程中应防潮、防压。 6.2.2消电刷不得与有机溶剂，酸，卤素，碱及具他有害气体一起运输和贴存。
3 L/ar
