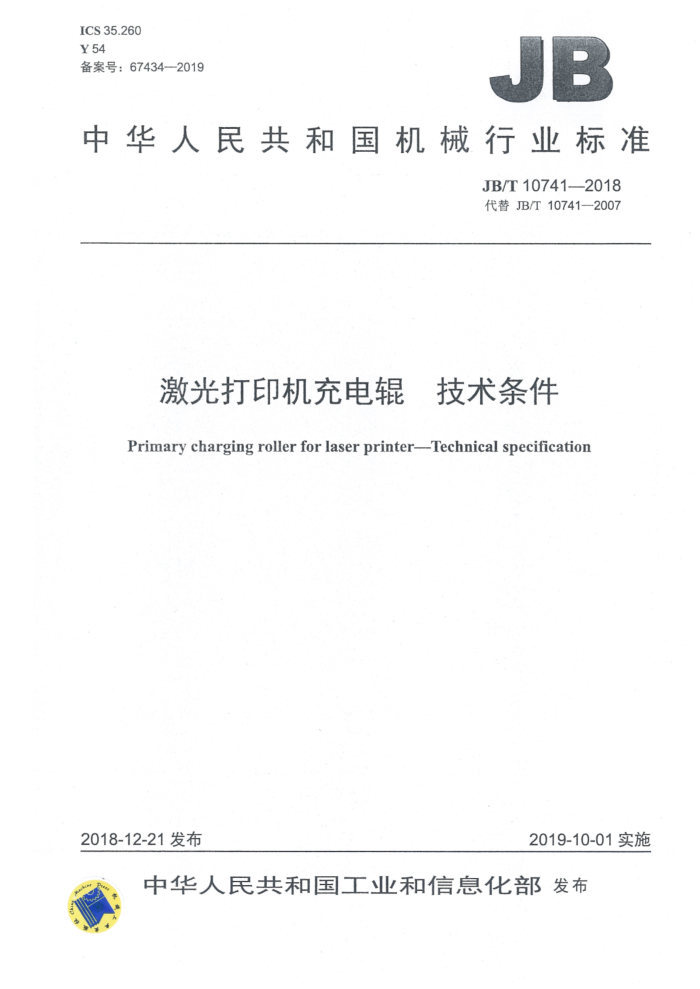

ICS35.260 Y54 备案号：67434—2019
JB
中华人民共和国机械行业标准
JB/T10741—2018 代替JB/T10741—2007
激光打印机充电辊 技术条件
Primary charging roller for laser printer--Technical specification
2018-12-21发布
2019-10-01实施
中华人民共和国工业和信息化部发布 JB/T10741---2018
目 次
前言 1范围 2规范性引用文件 3术语和定义. 4分类， 5技术要求...
III
5.1工作环境. 5.2表面质量.. 5.3电性能参数： 5.4机械强度.. 5.5印品质量.. 5.6 光导鼓/充电辊接触性污染 5.7 运行性能. 5.8 环境适应性 5.9 耐运输性能. 5.10 使用寿命 5.11 限用物质限量 6 试验方法 6.1 环境条件. 6.2 表面质量. 6.3 电性能参数.. 6.4机械强度. 6.5 印品质量 6.6 光导鼓/充电辊接触性污染 6.7 运行性能.. 6.8环境适应性 6.9耐运输贮存性能. 6.10 使用寿命 6.11 限用物质限量 7检验规则.. 7.1检验分类. 7.2交收检验. 7.3型式检验. 8标志、包装、运输和贮存 8.1标志 8.2包装. 8.3运输和贮存
...
6 JB/T10741--2018
表1印品质量. 表2印品质量判定表3检验项目.
Ⅱ JB/T10741---2018
前言
本标准按照GB/T1.1-2009给出的规则起草。 本标准代替JB/T107412007《激光打印机充电辊：技术条件》，与JB/T10741--2007相比主要技
术变化如下：
删除了部分引用标准的日期（见2007年版的第2章）；修订了以下标准名称：GB/T1692、GB/T2828.1、GB/T2829、GB/T13963（见第2章，2007 年版的第2章）；用GB/T7759.1-2015《硫化橡胶或热塑性橡胶压缩永久变形的测定第1部分：在常温及高温条件下》代替了GB/T7759-1996《硫化橡胶、热塑性橡胶常温、高温和低温下压缩永久变形测定》（见第2章，2007年版的第2章）；用GB/T13384《机电产品包装通用技术条件》代替了GB/T15464一1995《仪器仪表包装通用技术条件》（见第2章，2007年版的第2章）；用GB/T22372.《单色黑白激光打印机测试版》代替了JB/T10334一2002《激光打印机测试版（A4）》（见第2章，2007年版的第2章）；一增加了GB/T26125《电子电气产品六种限用物质（铅、汞、镉、六价铬、多溴联苯和多溴
二苯醚）的测定》（见第2章）：增加了GB/T26572《电子电气产品中限用物质的限量要求》（见第2章）；用GB/T28033《单色激光打印机印品质量综合评价方法》代替了GB/T10073一1996《静电复印机图像质量评价方法》（见第2章，2007年版的第2章）；用HG/T2413.2《胶辊表观硬度的测定邵尔硬度计法》代替了GB/T6031-1998《硫化橡胶或热塑性橡胶硬度的测定（10-100IRHD）》（见第2章，2007年版的第2章）；用JB/T9444《复印机械基本环境试验方法》代替了JB/T9444.1～9444.11—1999《复印机械基本环境试验方法》（见第2章，2007年版的第2章）；增加了JB/T13028《静电复印（打印、多功能）设备用光导鼓表面电位均匀性测量方法》（见第2章）；增加了JB/T13029《静电复印（打印、多功能）设备用光导鼓光电特性测量方法》（见第2章）；增加了大气压工作环境（见5.1，2007年版的5.1）；删除了抗电强度（见2007年版5.3.4）；将文中的表面硬度修订为表观硬度（见5.4.2，2007年版的5.4.2）：修订了印品质量要求（见表1，2007年版的表1）；删除了贮存期（见2007年版的5.10）；增加了限用物质要求和试验方法（见5.11和6.11）；增加了大气压环境条件（见6.1，2007年版的6.1）；修订了体积电阻率测试方法（见6.3.1，2007年版的6.3.1）：修订了充电电位检验方法（见6.3.2，2007年版的6.3.2)；修订了充电均匀性检验方法（见6.3.3，2007年版的6.3.3）；修订了压缩永久变形检验方法（见6.4.1，2007年版的6.4.1）；修订了表观硬度的试验方法（见6.4.2，2007年版的6.4.2）；修订了测试版及印品检验方法（见6.5.22007年版的6.5）
II JB/T10741—2018
修订了运行性能测试样张抽样时间点（见6.7.3，2007年版的6.7.3）；修订了环境适应性测试样张抽样时间点和检测方法（见6.8，2007年版的6.8）；修订了使用寿命测试样张抽样时间点（见6.10，2007年版的6.10）； -增加了检验分类（见7.1）；修订了检验项目表（见表3，2007年版的表3）；修订了贮存环境，增加了贮存期（见8.3.2，2007年版的8.3.2）。
本标准由中国机械工业联合会提出。 本标准由全国复印机械标准化技术委员会（SAC/TC147）归口。 本标准起草单位：珠海天威飞马打印耗材有限公司、天津复印技术研究所、深圳市森日有机硅材料
股份有限公司、国家办公设备及耗材质量监督检验中心
本标准主要起草人：张希平、田立艳、范建华、王海鹏。 本标准所代替标准的历次版本发布情况为：
JB/T1074 -2007。
IV JB/T10741---2018
激光打印机充电辊 技术条件
1范围
本标准规定了激光打印机充电辊的术语和定义、分类、技术要求、试验方法、检验规则以及标志、 包装、运输和贮存。
本标准适用于个人和办公用激光打印机、普通纸传真机、激光多功能一体机用接触带电方式的充电辊（以下简称产品）。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191包装储运图示标志 GB/T1692硫化橡胶绝缘电阻率的测定 GB/T2828.1计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划 GB/T2829周期检验计数抽样程序及表（适用于对过程稳定性的检验） GB/T7759.1-2015硫化橡胶或热塑性橡胶压缩永久变形的测定，第1部分：在常温及高温条
件下
GB/T13384 机电产品包装通用技术条件 GB/T13963 静电复印（包括多功能）设备术语 GB/T22372 单色黑白激光打印机测试版 GB/T26125电子电气产品六种限用物质（铅、汞、镉、六价铬、多溴联苯和多溴二苯醚）的
测定
GB/T26572 电子电气产品中限用物质的限量要求 GB/T28033单色激光打印机印品质量综合评价方法 HG/T2413.2胶辊表观硬度的测定邵尔硬度计法 JB/T9444复印机械基本环境试验方法 JB/T13028 静电复印（打印、多功能）设备用光导鼓表面电位均匀性测量方法 JB/T13029静电复印（打印、多功能）设备用光导鼓光电特性测量方法
3术语和定义
GB/T13963界定的术语和定义适用于本文件。
4分类
根据充电电源的不同，产品可分为两种：一种是只加直流电压的；另一种是在直流电压上再叠加一个交流电压的。 JB/T10741—2018
5技术要求
5.1工作环境
产品的工作环境如下：
温度：10℃~32℃； -相对湿度：20%～80%； -大气压：86kPa～106kPa。
5.2表面质量
产品表面不应有凹痕、划伤、裂缝、变形和污染等，表面膜层应均匀、抗腐蚀，不应有起泡、龟裂、 脱落、磨损和其他机械损伤。 5.3电性能参数 5.3.1 体积电阻率
产品表面的电阻层的体积电阻率应符合相应的企业产品技术规范的规定 5.3.2 充电电位
经产品充电的光导鼓表面的充电电位应行 用合相应的企 业产品技术规范的规定。 5.3.3 充电均匀性经产品充电的光导鼓表面充电电位的不均匀性应5%。 5.4 机械强度 5.4.1 压缩永久变形产品的压缩永久变形应符 5.4.2 表观硬度产品的表观硬度应符合相应的企业产品技术规范的规定。 5.5印品质量印品质量应符合表1的要求，
表1印品质量
序号
项目名称图像密度底灰
单位
技术要求 ≥1.3（黑色）
测试版综合版全白版
试验方法
1
2
≤0.01（反射密度计）
300 dpi
≥3 ≥4 ≥6 ≥8 ≥10
分 400 dpi
GB/T28033
辨率
600 dpi lp/mm ≥1 200 dpi 灰度等级
综合版
级
综合版
2 JB/T10741—2018
表1 印品质量（续）
序号 5 6
项目名称密度不均匀性密度变化“ 图像异常
单位
技术要求 ≤10% ≤0.1 无异常
测试版综合版综合版综合版
试验方法 GB/T28033 GB/T28033
注1：测试版指GB/T22372规定的测试版。 注2：分辨率栏后的300dpi、400dpi、600dpi、1200dpi为配套整机的标称分辨率。 a密度变化为密度不均匀性测试时图像密度最大值和最小值之差。
5.6 6光导鼓/充电辊接触性污染
当进行接触性污染试验后， 光导鼓表面无污染现象， 印品质量应符合表1的要求。 5.7 运行性能连续打印至产品标称使用寿命的30%，印品质量应符合表1的要求 5.8环境适应性产品在下列低温低湿和高温高湿条件下， 印品的图像密度 底灰分辨率和图像异常4项技术指标
应符合表 的要求：
氏温低湿：温度为100 2℃, 日对湿度为20% 5%; 高温高湿：温度为32℃±2℃，相对湿度为80% 45%
5.9 耐运输性能
包装后的产品经以下试验后，性能仍应符合本标准的要求
自由跌落，高度为250mm，跌落4次
a）跌落：
b）低温购存：温度为-25℃±3℃，保持时间为8h； c）恒定湿热： 温度为40℃土2℃，相对湿度为93号%，保持时间为48h
5.10 使用寿命
应符合相应的企业产品技术规范的规定 5.11 1限用物质限量
限用物质限量应符合GB/T26572的规定。
试验方法
6
6.1环境条件
除非另有规定，试验均应在下述条件下进行：
温度：15℃~25℃； -相对湿度：45%～65%；一大气压：86kPa～106kPa; 试验样品与试验用机、消耗材料在上述环境条件下放置24h。
3
