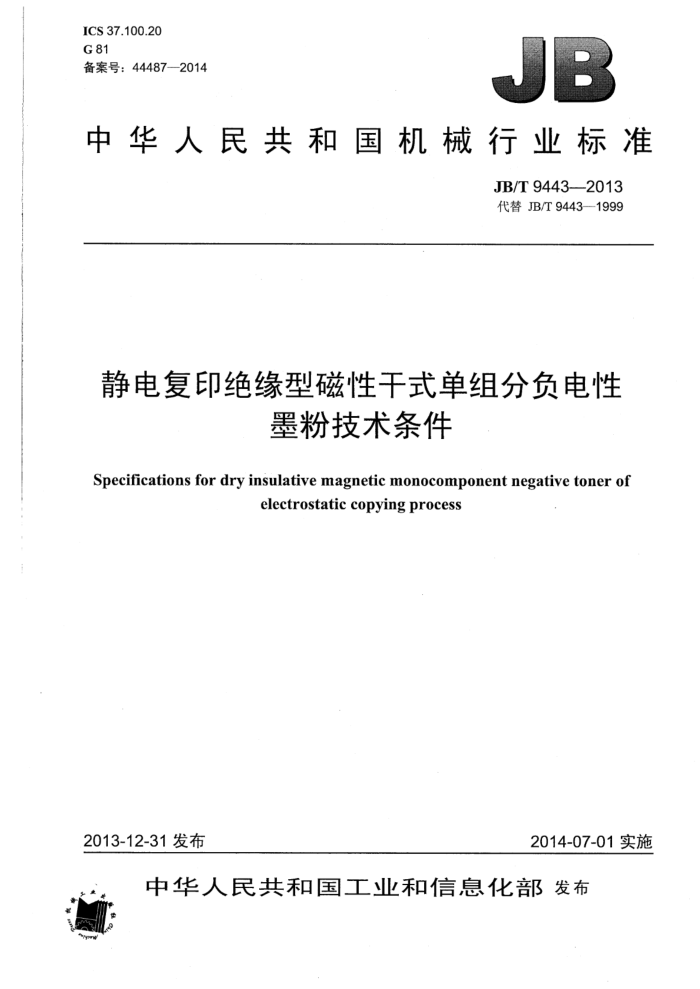

ICS 37.100.20 G81 备案号：44487--2014
中华人民共和国机械行业标准
JB/T 9443--2013 代替JB/T9443-1999
静电复印绝缘型磁性干式单组分负电性
墨粉技术条件
Specifications for dry insulative magnetic monocomponent negative toner of
electrostatic copying process
2013-12-31发布
2014-07-01实施
中华人民共和国工业和信息化部发布 JB/T9443—2013
目 次
前言范围... 2 规范性引用文件 3术语和定义 4 技术要求
1
试验方法 6检验规则.. 7标志、包装、运输和贮存附录A（规范性附录）墨粉凝集度试验方法，附录B（规范性附录）松装密度试验方法附录C（规范性附录）TVOC、苯和苯乙烯的检验方法. 附录D（规范性附录）粉尘的检验方法图B.1松装密度测试仪示意图图B.2漏斗和量筒的结构图表1复印品图像质量要求
5
..........
8
10 12 15 10 1 JB/T9443--2013
前 言
本标准按照GB/T1.1-2009给出的规则起草。 本标准代替JB/T9443-1999《静电复印绝缘型磁性干式单组份负电性显影剂技术条件》，与JB/T
9443-1999相比主要技术变化如下：
修改了适用范围，由“适用于硫化镉（CdS）感光鼓热辑定影普通纸静电复印机”修改为“适用于黑白静电复印机及包含复印功能的多功能设备”（见第1章，1999年版的第1章）。 标准中显影剂改为墨粉。 修改了规范性引用文件的引导语和文件清单（见第2章，1999年版的第2章）。 修改了干式单组分墨粉和绝缘型磁性干式单组分墨粉的术语定义（见第3章，1999年版的第3 章)。 修改了工作环境条件（见4.1，1999年版的4.1）。 修改了耐运输和贮存环境性能要求（见4.2，1999年版的7.6）。 增加了外观、粗粒、松装密度、熔融指数或软化点、耐久性、混合试验、耗粉量等的技术要求和试验方法（见4.3~4.4~4.64.7~4.13~4.15、5.3、5.4~5.7~5.9~5.15~5.17）。 修改了粒度分布、凝集度、荷质比（摩擦带电量）的技术要求（见4.54.64.8，1999年版的 4.2～4.4)。 修改了印品质量要求及试验方法（见4.11、5.13，1999年版的4.6、5.5）。 修改了环境适应性的试验环境条件及引用标准（见4.12、5.14，1999年版的5.7）。 修改了有害物质排放的技术要求及试验方法（见4.16、5.18、5.19，1999年版的4.75.6）。 增加了试验环境条件和松装密度的试验方法（见5.1、5.7）。 修改了检验项目表（见表2，1999年版的表1）。 修改了出厂检验的规则（见6.2.2，1999年版的6.1.1.2）。 删除了复印品抽样方案及判定数组（1999年版的6.1.2.5）。 修改了产品包装上应标明的信息（见7.1.3，1999年版的7.3）。 修改了“标志、包装、运输和贮存”章中各节的层次结构（见7.1.3，1999年版的7.3）。 增加了墨粉的保质期要求（见7.2.3）。 增加了附录A墨粉凝集度的测试法，删除了原标准中凝集度测试的描述（见附录A，1999年版的5.2.1）。 增加了附录B附录C、附录D（见附录B、附录C附录D）。
本标准由中国机械工业联合会提出。 本标准由全国复印机械标准化技术委员会（SAC/TC147）归口。 本标准起草单位：天津市中环天佳电子有限公司、天津复印技术研究所、无锡佳腾磁性粉有限公司、
武汉宝特龙信息科技有限公司、珠海天威飞马打印耗材有限公司、国家办公设备及耗材质量监督检验中心。
本标准主要起草人：姜真、刘慧玲、周学良、祝积顺、张希平、广亚明。 本标准所代替标准的历次版本发布情况为：
JB/T9443--1999。
II JB/T9443—2013
静电复印绝缘型磁性干式单组分负电性墨粉技术条件
1范围
本标准规定了静电复印绝缘型磁性干式单组分负电性墨粉的技术要求、试验方法、检验规则及标志、 包装、运输和贮存等内容。
本标准适用于黑白静电复印机及包含复印功能的多功能设备使用的绝缘型磁性单组分负电性墨粉（以下简称产品）。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T2828.1--2012计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划
GB/T2829—2002周期检验计数抽样程序及表（适用于对过程稳定性的检验） GB/T4591 静电图像测试版 GB/T10073静电复印品图像质量评价方法 GB/T21199--2007激光打印机干式单组份显影剂 GB/T21202数字式多功能黑白静电复印（打印）设备 GB/T22372--2008单色黑白激光打印机测试版 GB/T26125 电子电气产品六种限用物质（铅、汞、镉、六价铬、多溴联苯和多溴二苯醚）的测
定
GB/T26572 电子电气产品中限用物质的限量要求 JB/T6154 静电复印机显影剂（色调剂）消耗量试验方法 JB/T8262.1 静电复印干式墨粉第1部分：结块温度试验方法 JB/T8262.2 静电复印干式墨粉第2部分：荷质比试验方法 JB/T8262.3 静电复印干式墨粉第3部分：含水量试验方法 JB/T8262.4 静电复印干式墨粉第4部分：粒度分布试验方法 JB/T8392 静电复印干式墨粉熔融指数试验方法 JB/T9436静电复印干式墨粉工作环境试验方法 JB/T9444.2 复印机械基本环境试验方法试验A：低温试验 JB/T9444.4 复印机械基本环境试验方法试验C：恒定湿热试验 ISO/IEC28360:2012信息技术-办公设备-电子设备中化学品排放率的测定（Information technology
Office equipment-Determination of chemical emission rates from electronic equipment)
3＇术语和定义
下列术语和定义适用于本文件。 JB/T9443--2013
3.1
干式单组分墨粉drymonocomponenttoner 在静电复印过程中，全部用来形成可视图像并固化在复印品上的一种干式粉状物。又称干式单组分
色调剂。 3.2
绝缘型磁性干式单组分墨粉dryinsulativemagnetic monocomponent negativetoner 体积电阻率大于1×1015Q·cm，内含有磁性材料的干式单组分墨粉，用于磁辊显影的普通纸静电
复印过程。
4技术要求
4.1工作环境条件
温度：10℃～~32℃；相对湿度：20%～80%。
4.2耐运输和贮存环境性能
产品在包装条件下应能承受以下环境条件的作用，所有性能应符合本标准要求：
低温试验：温度-25℃土3℃，试验时间8h。 恒定湿热试验：温度40℃土2℃，相对湿度（93）%，试验时间48h
4.3.外观
产品外观均应无凝结块、无异物。 4.4粗粒
每100g产品中粒径大于75um的粒子个数不大于10个，且不应有大于100um的粒子。 4.5粒度分布 4.5.1体积中径标称值由生产企业在企业标准中规定，允许偏差土1um。 4.5.2粒子个数百分率区间分布中小于3.17um级的含量由生产企业在企业标准中规定。 4.5.3粒子体积百分率区间分布中大于16.00um级的含量由生产企业在企业标准中规定。 4.6凝集度或松装密度 4.6.1 凝集度标称值与允许偏差由生产企业在产品技术要求中规定。 4.6.2松装密度标称值由生产企业在企业标准中规定，允许偏差≤10%。
注：企业可根据需要，两个项目选择其中一个进行规定。 4.7＇熔融指数或软化点 4.7.1熔融指数标称值与允许偏差由生产企业在企业标准中规定。 4.7.2软化点标称值由生产企业在企业标准中规定，允许偏差土6℃。
注：企业可根据需要，两个项目选择其中一个进行规定。 4.8荷质比
标称值由生产企业在企业标准中规定，允许偏差≤30%。
2 JB/T9443—2013
4.16.2 2重金属
产品中汞、、铅、六价铬等重金属的含量应符合GB/T26572的要求。
5试验方法
5.1试验环境条件
除对试验环境条件另有规定外，试验在环境温度（23士5）℃、相对湿度（50土10）%RH的室内进
行。 5.2耐运输和贮存环境试验
在4.2的试验条件下，按JB/T9444.2和JB/T9444.4规定的方法进行试验。 5.3外观
目视检查。 5.4粗粒
将100g产品倒入网孔为100m（140目）的标准筛中振动通过，目视检查是否有大于100um的颗粒，将网孔为75um（200目）标准筛放置在吸尘器吸口上，开动吸尘器后，再将100g产品对准吸口缓缓倒入筛中，一直吸到筛上无产品，再用手指轻轻压粗颗粒，尽可能吸净。将筛上的残留物用宽 15mm的透明胶带粘起贴在洁净的白纸上，目视或用放大镜观察，记录下筛出的粗颗粒数。 5.5粒度分布
采用电阻法（库尔特原理）进行测量，按JB/T8262.4的规定进行试验。 5.6凝集度
按附录A的规定进行试验。 5.7松装密度
按附录B的规定进行试验。 5.8熔融指数
按JB/T8392的规定进行试验。 5.9软化点
按GB/T21199一2007中附录A的规定进行试验。 5.10荷质比
按JB/T8262.2的规定进行试验。 注：JB/T8262.2包含多种方法，仲裁时选择模拟法
5.11结块性
按JB/T8262.1的规定进行试验。
4 JB/T9443—2013
5.12含水量
按JB/T8262.3的规定进行试验。 注：JB/T8262.3包含多种方法，仲裁时选择烘箱法。
5.13印品质量 5.13.1依据产品标注适用的机器型号选择试验机器。 5.13.2用于试验的机器应符合GB/T21202的要求。机器的操作应按原生产厂商的默认设置。 5.13.3将被测墨粉加入试验机器中，起动运行，连续考核1h，完成的复印品张数不低于规定值的65%。 5.13.4测试样品抽样采用二次抽样法，开始运行时首先使用消耗量版复印50张，用GB/T4591规定的测试版为原稿连续复印10张作为第一次抽样；然后用消耗量版继续复印，在运行试验结束后用同样方法进行第二次抽样。所有样品的印品质量应符合表1的质量要求。10张样品中5张用于定影牢固度测试，5张用于密度、底灰、分辨力、层次和图像异常测试。 5.13.5印品质量的检验应按GB/T10073的规定进行。使用白度仪测定底灰时，用纸基白度值（左上、 右上、中间、左下、右下五个部位白度值的平均值）减去印品无图像区域中背景最深部位的白度值，即为该样张的底灰。 5.13.6印品中应排除非墨粉因素产生的不合格样张。 5.14环境适应性 5.14.1将完成常温常湿下测试的装有被检测产品的试验机器，按照JB/T9436规定的方法进行试验，在规定的高温高湿、低温低湿环境中保持4h以上开始试验。 5.14.2按照5.13.3～5.13.5的规定复印、抽样、检测印品质量。 5.15耐久性 5.15.1按5.13.1、5.13.2的规定选用试验用机器。 5.15.2将被测墨粉加入测试样机中，起动运行，首先使用消耗量版复印50张，用GB/T4591规定的测试版为原稿连续复印10张作为第一次抽样，然后用消耗量版继续复印，每隔1000张抽样10张检验印品质量，直至10000张。10张样品中5张用于定影牢固度测试，5张用于密度、底灰、分辨力、层次和图像异常测试。 5.15.3当出现复印品被检测项目不合格时，则中止试验。 5.15.4按5.13.5规定进行印品质量测试。 5.15.5印品中应排除非墨粉因素产生的不合格样张。 5.16混合试验
被测墨粉与标准墨粉按一定比例（具体比例由企业自定）进行混合（总量为墨粉单位重量）后作为待测墨粉，然后按5.13的规定进行复印、抽样和检测印品质量。 5.17耗粉量
按JB/T6154的规定进行试验。 5.18污染物排放
TVOC、苯乙烯按附录C的规定进行试验。粉尘按附录D的规定进行试验。 5.19重金属
按GB/T26125的规定进行试验。
