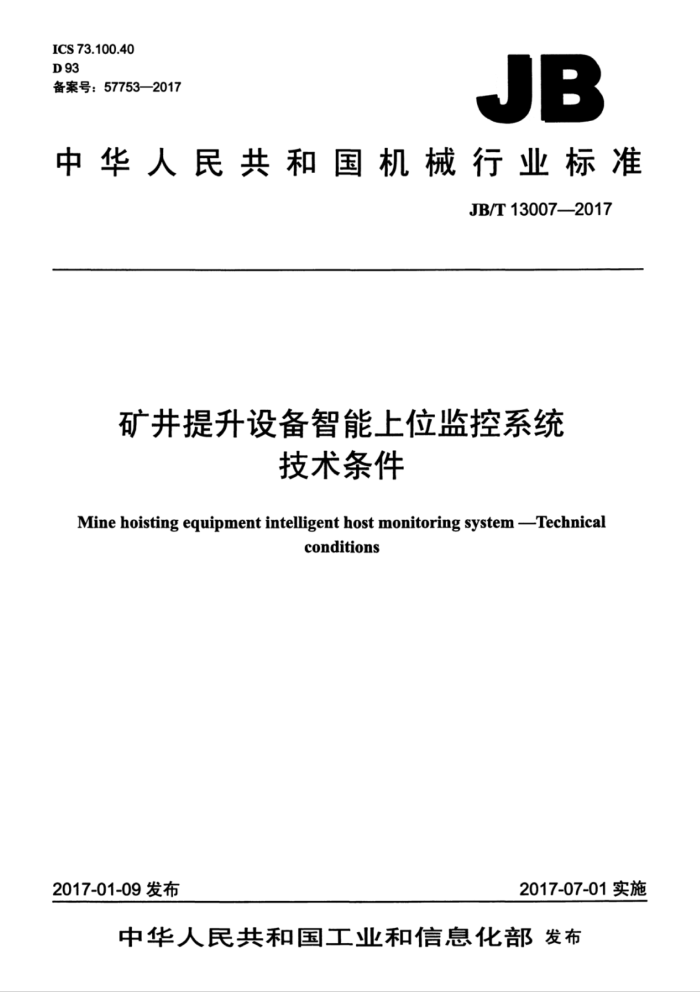

ICS 73.100.40 D 93 备案号：57753—2017
JB
中华人民共和国机械行业标准
JB/T13007—2017
矿井提升设备智能上位监控系统
技术条件
Mine hoisting equipment intelligent host monitoring system -Technical
conditions
2017-07-01实施
2017-01-09发布
中华人民共和国工业和信息化部发布 中华人民共和国
机械行业标准
矿井提升设备智能上位监控系统
技术条件 JB/T130072017
*
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
*
210mmX297mm?0.75印张·23千字
2017年7月第1版第1次印刷
定价：15.00元
*
书号：15111·14205 网址：http：/www.cmpbook.com 编辑部电话：（010）88379399 直销中心电话：（010）88379399
封面无防伪标均为盗版
版权专有 侵权必究 JB/T13007—2017
目 次
前言 1范围 2规范性引用文件. 3术语和定义 4型式 4.1组成... 4.2分类. 4.3型号 5要求 5.1使用条件... 5.2供电电源.. 5.3保护接地 5.4上位监控系统基本配置 5.5性能及功能.. 6试验、检验方法和规则 6.1 总则. 6.2 开机通电试验和检验 6.3 信号传输试验和检验. 6.4 画面显示试验和检验。 6.5 远程通信试验和检验 6.6 对PLC的编程和调试试验 6.7 EMC（电磁兼容性）试验和常规电气检验 6.8 出厂检验 6.9 型式试验. 6.10 现场调试. 6.11 工作稳定性 6.12 系统可靠性。 6.13 验收. 7标志、包装、运输和贮存 7.1铭牌和技术数据.. 7.2 包装与随机文件
0
2
M
8
S
7.3 运输和贮存 JB/T13007—2017
前言
本标准按照GB/T1.1—2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国矿山机械标准化技术委员会（SAC/TC88）归口。 本标准起草单位：洛阳源创电气有限公司、洛阳中重自动化工程有限责任公司、河南理工大学。 本标准主要起草人：高自政、江贤仓、张立刚、董锦风、闫振卫、张保强、姜海涛。 本标准为首次发布。
Ⅱ JB/T130072017
矿井提升设备智能上位监控系统技术条件
1范围
本标准规定了矿井提升设备智能上位监控系统（以下简称上位监控系统）的术语和定义，型式，要求，试验、检验方法和规则，以及标志、包装、运输和贮存。
本标准适用于应用可编程序控制器（简称PLC）的矿井提升设备电控系统。 注：矿并提升设备包括单绳缠绕式矿并提升机、多绳摩擦式矿并提升机和矿用提升绞车。
2规范性引用文件
GB/T3797—2016电气控制设备 GB/T12173矿用一般型电气设备 GB/T13384一2008机电产品包装通用技术条件 GB20181一2006矿井提升机和矿用提升绞车安全要求 GB/T26804.1一2011工业控制计算机系统功能模块模板第1部分：处理器模板通用技术条件 AQ6201一2006煤矿安全监控系统通用技术要求 JB/T3752.2低压成套开关设备和控制设备产品型号编制方法第2部分：电控设备
3术语和定义
下列术语和定义适用于本文件。
3.1
台式desktoptype 把计算机显示器放置在操作台的辅台上或配置的计算机桌上，主机箱放置在辅台内或桌内的方式。
3.2
嵌入式embeddedtype 把计算机显示器用嵌入的方式安装到操作台上（前台面），主机箱放置在辅台内或桌内的方式。
3.3
柜式cabinettype 把上位监控系统作为一个独立的整体制成专用柜的方式。
3.4
原装计算机整机originalcomputermachine 专业计算机厂家按照相关国家或行业标准制造和检验的合格整机产品，并具有完整的检验记录和
出厂资料。 3.5
智能上位监控系统intelligenthostmonitoringsystem 通过上位计算机，实现对提升设备及系统（也称为下位）的运行状态进行不间断的实时监视和
测量、信息存储和人性化的显示；当设备及系统发生故障时，通过反馈信息能够自动地进行识别、 分析、判断和实时报告；当设备及系统进行维修和调试时，能够对要求的运行状态进行操控。
1 JB/T13007—2017
4型式
4.1组成 4.1.1工控机型（IPC）系统由以下各部分组成：
a）硬件：计算机主机、显示器、键盘、鼠标、打印机、通信接口和配用电缆等； b）软件：系统（操作）软件、组态（编程）软件和用户（应用）程序。
4.1.2操作面板型（OP或HMI）系统由以下各部分组成：
a）硬件：操作面板型计算机一套，应与4.1.1a）具有同等功能； b）软件：应与4.1.1b）具有同等功能； c）OP（或HMI）系统宜与IPC系统具有同等功能，以满足本标准规定的监控性能及功能的要求。
4.2分类
上位监控系统型式分类如下： a）按计算机显示器的不同安装方式分为台式、嵌入式和柜式三种形式； b）按计算机主机的不同形式分为工控机（IPC）型和操作面板（OP或HMI）型两类系统。 注：工控机型多用于台式和柜式。操作面板型多用于嵌入式。柜式主要适用于“矿用一般型电气设备”产品。
4.3型号
按JB/T3752.2的“型号命名原则”，型号编制如下： KTSW-
附加代号：T—台式：Q—嵌入式：G—柜式矿井提升设备智能上位监控系统（矿：Kuang。提：Ti。上位：ShangWei）
示例：采用台式机的智能上位监控系统标记为：
KTSW-T
注：允许不同厂家有不同型号，但应符合JB/T3752.2的规定。
5要求
5.1使用条件 5.1.1正常使用条件
上位监控系统在下列条件下应可靠工作： a）适用于不含有爆炸性气体（甲烷）和粉尘的矿山环境，户内或碉室内安装，环境中不得有腐蚀
性气体； b）环境温度为5℃～40℃； c）相对湿度为20%～80%（40℃），无凝露； d）大气压力为80kPa～106kPa e）海拔不超过2000m； f）应安装在无显著冲击和振动的地方，垂直安装的倾斜度不得超过5°； g）污染等级不超过2级。
2 JB/T13007—2017
5.4.5通信接口 5.4.5.1与PLC建立通信时，宜使用RS485/422/232C等抗干扰能力强的接口，也可采用光纤连接。 5.4.5.2与因特网、用户局域网建立通信时，宜使用网络接口（以太网RJ45），也可采用光纤连接。与广域因特网建立通信时，宜采用Webserver服务器，配套防火墙，应设置操作权限限制和访问记录追查功能。 5.4.6选型原则
应选用原装工业计算机整机。其操作系统、数据库、组态软件等应是可靠性高、兼容性好、易于维护和安全、成熟的产品，应有详细的中文说明和操作指南，并提供：
a）人-机对话功能：进行通信、监视、控制与操作； b）网络化接口功能：可实现与上一级系统的数据交换、远程监视和诊断； c）新设计时，计算机主机选型应随着产品的升级而升级。
5.5性能及功能 5.5.1总要求
上位监控系统性能及功能的要求包括： a）在提升设备电控正常运行期间，实现对提升系统的监控，如：对运行状态实时显示，对事件，
过程实时记录，对故障、产量实时报表等。在安装、调试和维护期间，可作为电控系统的编程设备（OP系统不做此限制）进行编程、调试和操控。在提升设备电控发生故障时，实现故障记录和分析，并提供远程故障诊断时的通信和接口功能。
b）本上位监控系统所要求的监控内容，只适用于PLC能够提供数据的情况。对于老设备的技术改
造，因个别机械部件不能提供相应的数据接口（特别是液压站和润滑站）故不做强制要求。
5.5.2数据处理与运行状态的显示
上位监控系统应具有数据处理和运行状态显示的功能。基本要求如下： a）应对提升设备的基本参数和运行状态进行数据处理和显示。包括提升设备铭牌主要数据（提升
机型号、最大静张力差、最大运行速度、最大井深等），提升系统主要运行参数（速度、位置、 电压、电流等），其数据的取值精度在没有特别要求的情况下，一般以基本单位的整数或小数点后一位（或二位）确定。
b）应对硬件的（继电器式）和软件的（程序式）安全回路进行状态监控和显示，动态显示各个接
点的状态。 c）应对电液制动系统的压力［单位为兆帕（MPa)，精确到小数点后一位]，可调阀电流［单位为
毫安（mA），精确到整数］或比例阀电源电压【单位为伏（V），精确到小数点后一位]，安全阀状态，油泵运行状态，制动性能试验时的参数和状态进行监控和显示
d）应对提升主电动机的主要运行参数进行监控和显示，包括电流【单位为安（A，精确到整数]、
电压［单位为伏（V），精确到整数]、转速［单位为转每分（r/min），精确到整数]、温升［单位为摄氏度（℃），精确到整数]：采用直流电动机或同步电动机时应包括励磁电流［单位为安（A），精确到小数点后一位]；采用变频电动机时应包括运行频率【单位为赫（Hz），精确到小数点后二位］等。
e）应对提升电控系统的高、低压供电系统的运行状态和参数进行监控和显示，如高压开关柜、低
压电源柜的工作状态，电源运行参数（如电压、电流等） f）应对电气控制系统和调速系统进行状态监控和显示，如PLC系统的运行状态，调速系统的调速
4
