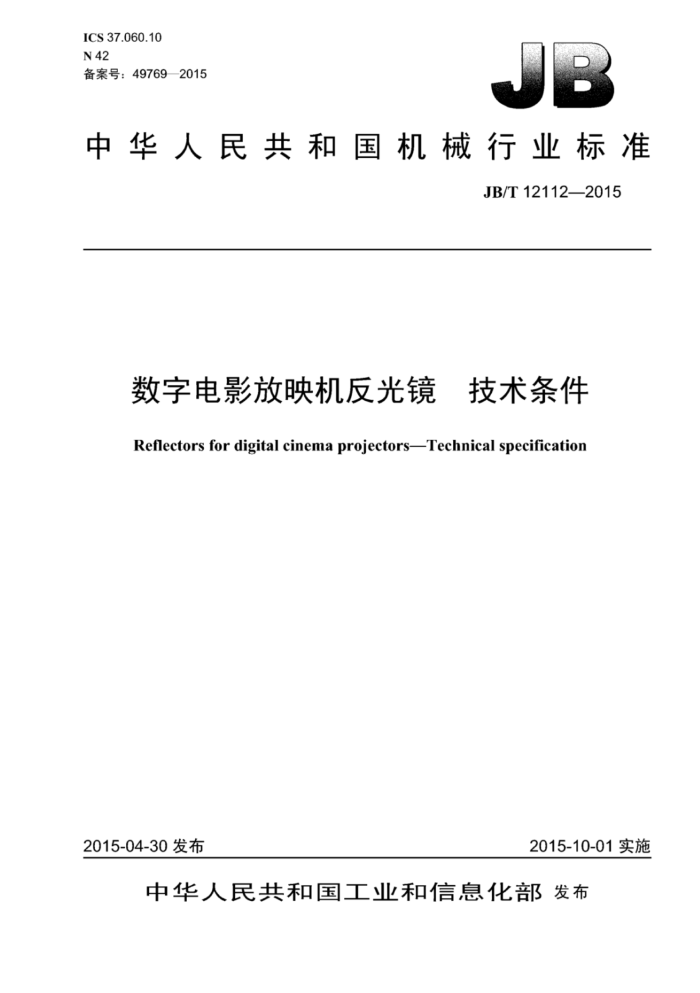

ICS37.060.10 N42 备案号：49769—2015
中华人民共和国机械行业标准
JB/T12112—2015
数字电影放映机反光镜 技术条件
Reflectors for digital cinema projectors-Technical specification
2015-10-01实施
2015-04-30发布
中华人民共和国工业和信息化部发布 JB/T12112—2015
目 次
前言
III
范围. 2 规范性引用文件 3 术语和定义 4产品标记.. 5 技术要求 5.1 外观 5.2 椭球反光镜面的轮廓度误差 5.3 椭球反光镜第一焦点F到端面的距离偏差. 5.4 球面反光镜半径偏差 5.5 球面反光镜球心O到端面的距离偏差 5.6 光轴偏移量 5.7 光谱特性
1
5.8 膜层环境适应性 6试验方法 6.1 外观 6.2 椭球反光镜的面轮廓度误差 6.3 椭球反光镜第一焦点F，到端面的距离偏差 6.4 球面反光镜半径偏差， 6.5 球面反光镜球心O到端面的距离偏差 6.6 光轴偏移量 6.7 光谱特性 6.8 膜层环境适应性，
检验规则 7.1 检验分类 7.2 出厂检验 7.3 型式检验. 8标志、包装、运输、贴存 8.1 标志 8.2 包装. 8.3 运输、则存
7
8
图1 数字电影放映机反光镜图2椭球反光镜. 图3球面反光镜. 图4椭球反光镜第一焦点F，到端面距离测量示意图图5球面反光镜球心O到端面距离测量示意图 JB/T12112—2015
图6 数字电影放映机反光镜光轴偏移量测量示意图
*6
表1 外观检验标准表2 出厂检验项目
.3
II JB/T12112—2015
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由机械T业电影和电教机械标准化技术委员会（CMIF/TC4）归口。 本标准起草单位：沈阳仪表科学研究院有限公司、秦皇岛视听机械研究所、中国电影器材公司、国
家仪器仪表元器件质量监督检验中心
本标准主要起草人：姚春龙、李野、王银河、阴晓俊、邓荣武、林明杰、陈江、丁国辉、刘新华、 吕少波、高鹏、宋光辉、李明兴、徐秋玲。
本标准为首次发布。
III JB/T12112—2015
数字电影放映机反光镜技术条件
1范围
本标准规定了数字电影放映机反光镜（以下简称反光镜）的术语和定义。产品标记，技术要求，试验方法、检验规则以及标志、包装、运输、贮存。
本标准适用丁数字电影放映机反光镜。
2规范性引用文件
下列文件对本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用丁本文件。
GB/T2828.1一2012计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划
GB/T28292002 周期检验计数抽样程序及表（适用过程稳定性检验） GB/T1338420087 机电产品包装通用技术条件 GB/T25480—2010 仪器仪表运输、贮存基本环境条件及试验方法 GB/T26331—2010光学薄膜元件环境适应性试验方法 GB/T26332.1光学和光学仪器光学薄膜第1部分：定义
3术语和定义
GB/T26332.1界定的术语和定义以及下列术语和定义适用丁本文件。
3.1
数字电影放映机反光镜 reflector for digital cinema projector 由椭球反光镜和球面反光镜组成，反射面镀有可见光高反射、紫外及红外光低反射的膜层，并用汀
数字电影放映机的组合反光镜，如图1所示。
F(O)
图1数字电影放映机反光镜
1 JB/T12112—2015
3.2
椭球反光镜ellipsoidalreflector 反射面为标准椭球面的反光镜，其几何光学特性是从椭球第一焦点F1发出的光被椭球反射面反射
后汇聚于椭球第二焦点F2，如图2所示。
F1
D
F2
端面
图2椭球反光镜
3.3
球面反光镜spherical reflector 反射面为球面的反光镜，其几何光学特性是从球心O发出的光被球的反射面反射后仍汇聚于球心
O，如图3所示。
C
端面
图3球面反光镜
3.4
光轴偏移量opticalaxisoffset 数字电影放映机反光镜的几何轴与光轴在第二焦点F2（见图1）的偏移量。
3.5
平均反射率averagereflectivity 反光镜反射面的反射率在指定波长范围内的平均值，用Ravg表示。
4产品标记
椭球反光镜标记为E×××，其中E代表椭球面形，×××代表反光镜外口径D（见图2）的尺寸
2 JB/T121122015
值（单位：mm）。
示例1：外口径为123mm的椭球反光镜标记为：E123 球面反光镜标记为S×××，其中S代表球面面形，×××代表反光镜外口径D（见图3）的尺寸
值（单位：mm）。
示例2：外口径为456mm的球面反光镜标记为：S456。
5技术要求
5.1外观
反光镜的外观应符合表1的要求。
表1外观检验标准
检查项目裂纹破边划沁
部位全体
标 准不允许 ≤3个 ≤2→
检查要求 mm
端口、侧面部位
1.0X1.0X1.0 1.0X1.0X0.5 表面划兼长总和
底孔端面反射面
<2D（D为反光镜的有效直径）
不允许 ≤一个 ≤3个不允许
>1 0.8~1 0.3~0.8 >0.5 0.4~0.5 0.015~0.4
气泡、结石
反射面
针孔、麻点
膜层
20mm直径内不超过1个 20mm直径内不超过10个
5.2 椭球反光镜面的轮廓度误差
椭球反光镜的面轮廓度误差不大于0.1mm 5.3 椭球反光镜第一焦点F到端面的距离偏差
椭球反光镜第一焦点F，到端面的距离偏差不超过土0.5mm。 5.4球面反光镜半径偏差
球面反光镜半径偏差不超过土0.2mm 5.5 球面反光镜球心O到端面的距离偏差
球面反光镜球心O到端面的距离偏差不超过土0.5mm。 5.6 光轴偏移量
光轴的偏移量不大]2mm。 5.7光谱特性
350nm~400nm波长范围内平均反射率不大」20%，即Ravg（350nm~400nm）≤20%
3 JB/T12112—2015
425nm~680nm波长范围内平均反射率不小J95%，即Rawg（425nm~680nm）≥95%： 800nm～1200nm波长范围内平均反射率不大J-15%，即Rav号（800mm～1200nm）≤15%： 425nm~680nm波长范围内反射率不小」93%，即R（425nm~680nm）≥93%。
5.8膜层环境适应性 5.8.1附着力试验
经附着力试验后，反光镜膜层不应出现起皮、剥离等缺陷。 5.8.2 2高温试验
经高温试验后，反光镜膜层不应出现裂纹、起皮、剥离等缺陷。 5.8.3 浸泡试验
经浸泡试验后，反光镜膜层不应出现起皮、剥离等缺陷。
6试验方法
6.1外观
用20W-40W日光灯照明，以黑色屏幕为背景，在反射光或透射光下，自视检测。
6.2椭球反光镜的面轮廓度误差 6.2.1检测设备：三坐标测量机，设备精度优]0.003mm。 6.2.2用三坐标测量机对椭球反光镜的面轮廓度进行检测。 6.3球反光镜第一焦点F到端面的距离偏差
用三坐标测量机测量椭球反光镜反射面轮廊线，拟合出椭圆方程，得出椭球反光镜的长轴值a和短轴值b，再用量具测量椭球反光镜端面内口径的尺寸值d，按公式（1）计算第一焦点F到端面的距离 Li（见图4）。
di
5
F
图4椭球反光镜第一焦点F到端面距离测量示意图
L,=Va2-b2 _a/4b? - d?
(1)
2b
式中： Li- 一椭球反光镜第一焦点F到端面的距离，单位为毫米（mm；
4
