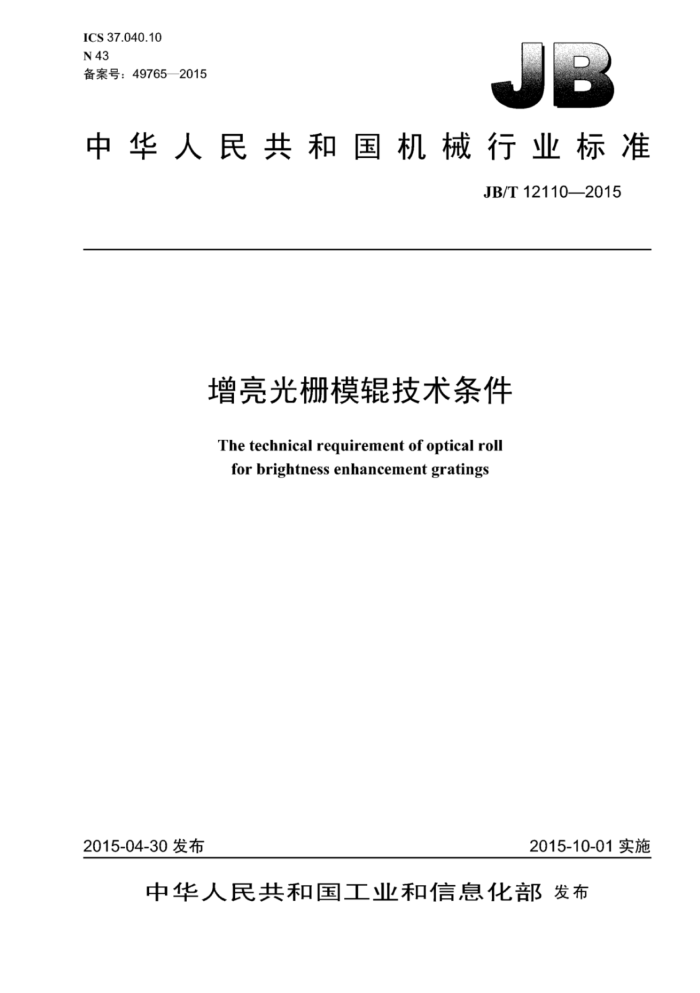

ICS37.040.10 N43 备案号：49765—2015
中华人民共和国机械行业标准
JB/T12110—2015
增亮光栅模辊技术条件
The technical requirement of optical roll for brightness enhancement gratings
2015-10-01实施
2015-04-30发布
中华人民共和国工业和信息化部发布 中华人民共和国
机械行业标准
增亮光栅模辊技术条件
JB/T121102015
*
机械工业出版社出版发行北京市万庄大街22号
邮政编码：100037
*
210mm×297mm·0.75印张·23T字
2015年12万第1版第1次印制
定价：15.00元
*
书号：15111：12644 网址：http：/www.cmpbook.com 编辑部电话： (010)88379399 直销中心电话： （010)88379693
封面光防伪标均为盗版
版权专有 侵权必究 JB/T12110—2015
目 次
前言 1 范围 2
I
规范性引用文件 3 术语和定义
分类. 4.1 光栅透镜光学模辊 4.2 V形槽结构花纹光学模辊. 4.3 线性菲涅尔结构花纹光学模辊 4.4 R形槽结构花纹光学辊... 4.5 R和V槽混合结构化纹光学模辊. 4.6 非球面结构化花纹光学模辑 4.7 非线性槽微结构光学模辊. 5尺寸及构造 5.1 尺寸 5.2 齿形结构 5.3 光栅模辊尺寸.. 5.4 表面处理 6技术要求
-
6.1 外观 6.2 几何量. 6.3 尺寸精度试验方法 7.1 外观.. 7.2 几何量. 7.3 尺寸精度.. 7.4 表面处理质量. 8标志、包装、运输、贮存. 8.1 标志.. 8.2 包装、运输. 8.3 贮存
7
-
L
运输存环境.
8.4 附录A（规范性附录） 使用建议.
中 JB/T12110—2015
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由机械T业电影和电教机械标准化技术委员会（CMIF/TC4）归口。 本标准起草单位：成都菲斯特科技有限公司、南京美乐影视科技有限公司、北京化工大学、秦皇岛
视听机械研究所。
本标准主要起草人：吴庆富、张益民、许亭和、赵中里、邓荣武、王祖熊、漆利刚。 本标准为首次发布。
II JB/T12110—2015
增亮光栅模辊技术条件
1范围
本标准规定了MD、LCD电视和CPV聚光线性菲涅尔透镜等光栅光学模辑的术语和定义、分类、 尺寸及构造，技术要求，试验方法、标志，包装、运输、贮存以及使用建议。
本标准适用丁LCOS、LCD显示器及3D显示器中的光学光栅功能材料的模辑，也适用」CPV聚光透镜模辊，不适用丁高速公路反光模辊。
2规范性引用文件
下列文件对本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用本文件。
GB/T13913一2008金属覆盖层化学镀镍-磷合金镀层规范和试验方法 GB/T25480仪器仪表运输、贮存基本环境条件及试验方法
3术语和定义
下列术语和定义适用丁本文件。
3.1
节距pitch 光栅透镜微细结构两相邻的槽顶或槽根之问的距离。
3.2
齿形形状pattern 光栅微细结构的断面形状。
3.3
表面硬度surfacehardness 物体表面抵抗变形或损伤的能力。
3.4
热变形温度 heat deflection temperature 表达被测物的受热与变形之问关系的参数。热变形温度的测试是记录在规定负荷和形变量下的温度
是耐热性能优劣的一种量度。 3.5
表面处理surfacetreatment 金刚石刀具加工专用材料通过电化学等方法，把合金材料沉积在辑表面。
3.6
毛坏辊baseroll 经锻压、焊接、浇钢等初加工形成的毛坏辊（未经切削加工的辊）。
3.7
全坏辑plated baseroll
1 JB/T12110—2015
在坏辊的基础上完成了表面电化学处理，在坏辊的外表面形成了一层可用丁金刚石切削精密加工的含金层。
4分类
4.1光栅透镜光学模辊
显示器中的柱面镜是在高透明的有机板材上加工出三角形、圆弧形或具他形状的微细结构的光栅条，实现入射光能在出射空间重新分布。进一步为满足作为屏幕或具他光能分布的需要，在光栅片基材中加入扩散粒子或色母料，改善对比度、增益或视角等。显示器背光模组中的增光膜（光栅）主要功能是为面板提供均匀的面光源和尽可能高的光能透过率，同时不影响光的特性。为提高透过率，起到增亮的作用，通常加工成薄膜材料，节距达到微米级，如图1所示。
YY Y
图1
4.2V形槽结构花纹光学模辊
工件表面雕刻结构花纹像V形：如图2所示：也称为棱镜结构，主要用丁显示器背光模组中的增亮材料，其名义尺寸通常都在亚微米级，如图3所示。
50um (24μm)
树脂
图2
图3
4.3线性菲涅尔结构花纹光学模辊
主要用于线状聚光的菲涅尔透镜，如图4所示。 4.4R形槽结构花纹光学辊
也称为柱面镜结构，如图5所示，用于裸眼三维立体显示或立体显示电视机，如图6所示。 4.5R和V槽混合结构花纹光学模辊
新型光学材料的模辑光学设订结构，也可以加工成高低结构的光学模辊，是一种高性能增亮材料的模辊，如图7所示。 4.6非球面结构花纹光学模辊
椭圆形的光学微结构模辑，是一种制造高端光学材料的模辊，如图8所示。
2 JB/T12110—2015
a
图 4
图5
事
本
图 6
4
图7
4.7非线性槽微结构光学模辑
由排列不均匀的多种结构的槽组成，可以形成多种光学功能，如图9所示。 JB/T12110—2015
事事事事争事命事事争事净事事事争事命争
图8
净代
图 9
5尺寸及构造
5.1尺寸
光栅透镜模辑的尺寸主要依据显示尺寸来设计加工光栅光学模辑辊显示尺寸的长宽公差根据具体客户要求确定，如果客户没有要求则长宽公差为
±1.0mm。 5.2齿形结构
光栅透镜是由截面为三角形、圆弧形、椭圆形或几种图形的组合的齿槽所组成，光栅方向与高度方向平行，如图10图13所示。
图13
图10
图11
图12
4
