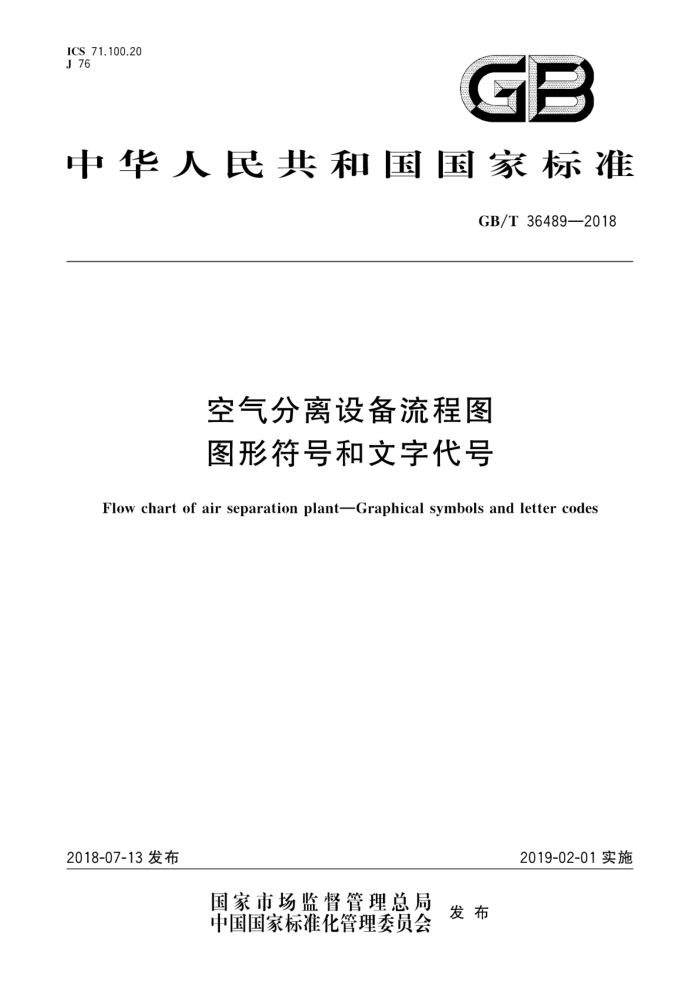

ICS71.100.20 J 76
GB
中华人民共和国国家标准
GB/T36489—2018
空气分离设备流程图图形符号和文字代号
Flow chart of air separation plantGraphical symbols and letter codes
2018-07-13发布
2019-02-01实施
国家市场监督管理总局中国国家标准化管理委员会
发布 GB/T36489—2018
目 次
前言
I
范围规范性引用文件一般规定
3
:
4设备、机器系统图形符号： 5设备、机器系统文字代号
19 19 23 24
管道及阀门编号测量控制点代号测量控制系统图形符卡
6
O GB/T36489—2018
前言
本标准按照GB/T1.1一2009给出的规则起草本标准由中国机械工业联合会提出。 本标准由全国气体分离与液化设备标准化技术委员会（SAC/TC504）归口。 本标准起草单位：杭州杭氧股份有限公司、开封空分集团有限公司、四川空分设备（集团）责任有限
公司。
本标准主要起草人：周智勇、王忠建、高云、韩一松、王新杰、马国红、赵问银、黄科、宋欣、钱吉庆、 朱莹、戴齐、王庆波、江蓉、周宽章、徐星。 GB/T36489—2018
空气分离设备流程图图形符号和文字代号
1范围
本标准规定了空气分离设备流程图的图形符号和文字代号。 本标准适用于绘制空气分离设备的流程图及编写相关技术文件等。绘制其他气体分离、液化和提
取设备的流程图及编写技术文件等可参照使用。
规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T4457.4机械制图图样画法图线 GB/T4458.4机械制图尺寸注法 GB/T14691 技术制图字体
3 一般规定
3.1本标准中的图形符号宜用粗实线绘制，图线宽度6应符合GB/T4457.4的规定，图线宽度推荐选用0.5mm，对管路、管件、阀门及测量控制元器件等，允许用细实线（图线宽度约b/3，推荐选用 0.18mm）绘制。在同一图样上，图形符号的各类图线型式及宽度应分别保持一致。 3.2文字代号应符合GB/T14691的规定， 3.3 图形符号允许组合，位置允许转动。 3.4 绘制图形符号时，可按本标准所示图例按比例放大或缩小。 3.5不 在本标准中没有列的图形符号，可采用下述的办法之一表示：
a）以实际对象的形状、特征和尺寸来形象化、简化表示； b】[ 以一个长方块（或方块）来表示，注明名称； c） 新增图形符号。
3.6 6空气分离设备流程图宜按单体或多体设备绘制，也可以按系统绘制，宜用A2图幅。
4设备、机器系统图形符号
4.1塔器按表1的规定。
1 GB/T36489—2018
表 1 图形符号
编号
名称
说明
包括对流型、环流型等传热和传质用的筛板精馏塔
筛板塔
1
填料塔
包括各类填料的精馏塔
2
泡罩塔
3
+X++
A A
喷淋的水直接与空气接触的空气冷却塔
喷淋式空气冷却塔
4
X
塔板式空气冷却塔
空气穿过塔板的空气冷却塔
