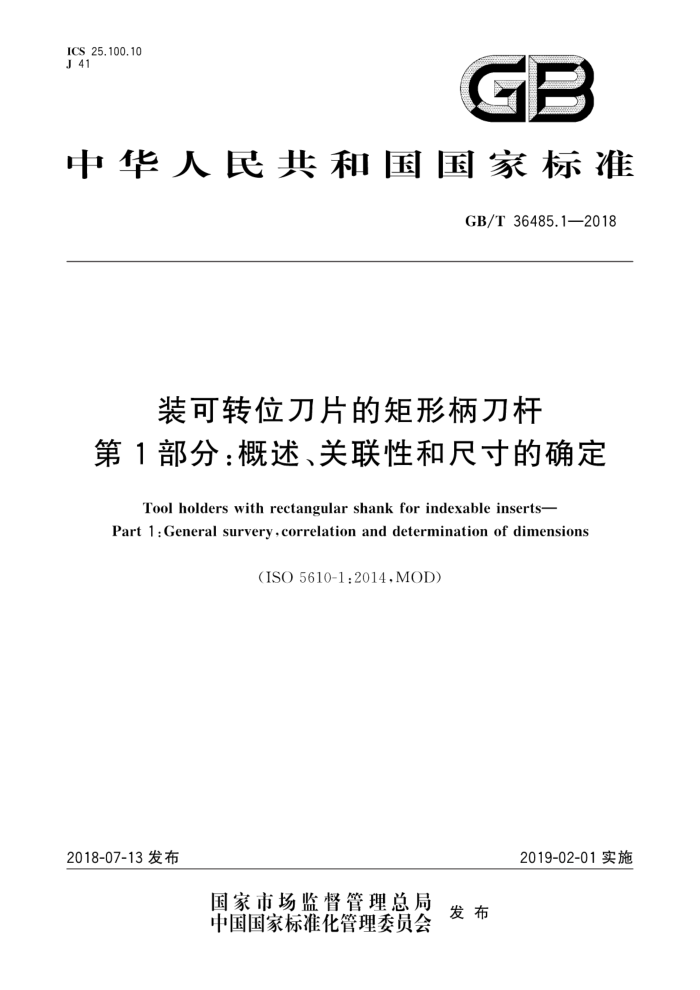

ICS 25.100.10 J 41
GB
中华人民共和国国家标准
GB/T36485.12018
装可转位刀片的矩形柄刀杆第1部分：概述、关联性和尺寸的确定
Tool holders with rectangular shank for indexable inserts- Part 1 : General survery : correlation and determination of dimensions
(ISO 5610-1:2014.MOD)
2019-02-01实施
2018-07-13发布
国家市场监督管理总局中国国家标准化管理委员会
发布 GB/T36485.1—2018
前言
GB/T36485《装可转位刀片的矩形柄刀杆》分为两个部分：
第1部分：概述、关联性和尺寸的确定；第2部分：刀杆尺寸。
本部分为GB/T36485的第1部分本部分按照GB/T1.1一2009给出的规则起草。 本部分使用重新起草法修改采用ISO5610-1：2014《装可转位刀片的矩形柄刀杆第1部分：概述、
关联性和尺寸的确定》（英文版）。
本部分与ISO5610-1：2014的技术差异及原因如下：
关于规范性引用文件，本部分做了具有技术性差异的调整，以适应我国的技术条件，调整的情况集中反映在第2章“规范性引用文件”中，具体调整如下： ·用修改采用国际标准的GB/T5343.1代替了ISO5608： ·用修改采用国际标准的GB/T36485.2代替了ISO5610的第2～15部分； ·用修改采用国际标准的GB/T12204代替了ISO3002-1；第3章表1中，补充了A型D杆中的截面尺寸0808；
一
-5.1.1中的图3中，补充了尺寸11。 本部分做了下列编辑性修改：
删除资料性附录A和参考文献。 本部分由中国机械工业联合会提出。 本部分由全国刀具标准化技术委员会（SAC/TC91)归口。 本部分主要起草单位：成都工具研究所有限公司、森泰英格（成都）数控刀具股份有限公司。 本部分主要起草人：方殷、陈文浪、胡兰、钟继雄、沈士昌。
I GB/T36485.1—2018
装可转位刀片的矩形柄刀杆
第1部分：概述、关联性和尺寸的确定
1范围
GB/T36485的本部分规定了装可转位刀片的矩形柄刀杆的概述，以及与GB/T36485.2中各种类型刀杆的关联性和尺寸的确定。
可转位刀片的材料由硬质合金、陶瓷和其他切削材料制造，可转位刀片在刀杆上夹紧并且用于车削。本部分是概述，它与GB/T36485.2中的刀杆相关联。
本部分适用于装可转位刀片的矩形柄刀杆。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T5343.1可转位车刀及刀夹第1部分：型号表示规则（GB/T5343.1一2007，ISO5608： 1995.MOD)
GB/T36485.2装可转位刀片的矩形柄刀杆第2部分：刀杆尺寸（GB/T36485.2一2018， ISO5610-2~5610-15:2014,MOD)
GB/T12204金属切削基本术语（GB/T12204—2010,ISO3002-1：1982,MOD)
3概述
装可转位刀片的矩形柄刀杆型式及横截面代号见表1。装可转位刀片的矩形柄刀杆的部视图，代
号、尺寸按GB/T36485.2的规定
刀杆型号的表示规则按GB/T5343.1中规定。
1 GB/T 36485.1—2018
表1
单位为毫米
横截面代号 haXb
示意图
型式
0808 1010 121211616 20202525 3225 3232 4032 4040 5050
90 GB/T 36485.1—2018
表1(续)
单位为毫米
横截面代号 haXb
示意图
型式
0808 1010 121211616 20202525 3225 3232 4032 4040 5050
gn
A
90%
6
107.5
107.5°±1° GB/T 36485.1—2018
表1（续）
单位为毫米
横截面代号 h2Xb
示意图
型式
0808 1010 12121616 20202525 3225 3232 4032 4040 5050
93°
