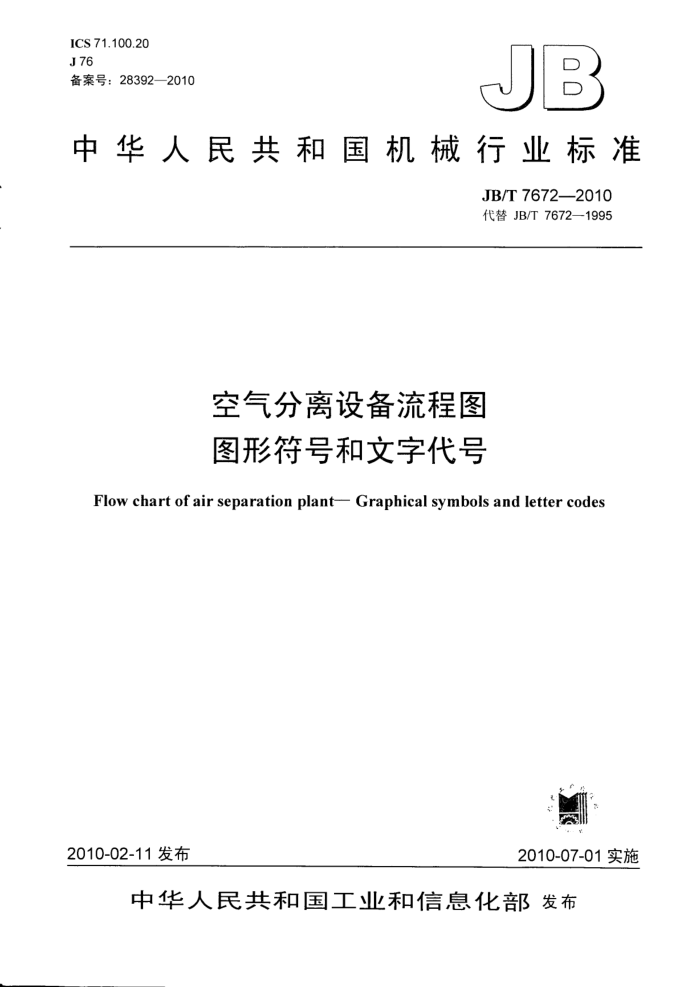

ICS 71.100.20 J76 备案号：28392—2010
B
中华人民共和国机械行业标准
JB/T76722010 代替JB/T7672—1995
空气分离设备流程图图形符号和文字代号
Flow chart of air separation plant-- Graphical symbols and letter codes
2010-02-11发布
2010-07-01实施
中华人民共和国工业和信息化部发布 JB/T7672-2010
目 次
前言
C
范围.. 2规范性引用文件 3 一般规定 4 设备、机器系统图形符号 4.1 精馏塔和塔器表 4.2 换热设备.. 4.3 空气预冷设备（系统） 4.4 容器及其他设备. 4.5 贮槽及贮罐 4.6 机器 4.7 阀门 4.8 自控阀门。 4.9 管线及管线附件， 4.10 管路的一般连接形式 4.11 阀门与管路的一般连接形式.
1
++
.6
.12 15 16 .16 18 18
+
设备、机器系统文字代号 6 管道及阀门编号 6.1 管道编号... 6.2 阀门编号
5
***.20
测量控制点代号 8 测量控制系统图形符号. 8.1 测控点.. 8.2 工艺测量管线和气、电信号管线 8.3 报警及联锁在测量点符号外附加代号 8.4 分析测量点的附加代号 8.5 多台设备测量点符号 8.6 附加设备的符号 8.7 取样连接，
7
..20 ***21 .21 .22 22
-
+++
10OEE50EO
23
****23
-
F+F+
23 .24 JB/T7672--2010
前言
本标准代替JB/T7672—1995《空气分离设备流程图 ！图形符号和文字代号》。 本标准与JB/T7672-1995相比，主要变化如下：
增加了4.1精馏塔中的图形符号；修改了4.2换热器中的图形符号；修改了4.3空气预冷系统中的图形符号：增加了4.7阀门中图形符号；一增加了4.8自控阀门的图形符号；增加了4.9管线及管线附件符号： —增加了5设备、机器系统文字代号；
修改了6.1.1管道编号；修改了7测量控制点代号。
本标准由中国机械工业联合会提出。 本标准由机械工业气体分离与液化设备标准化技术委员会归口。 本标准起草单位：杭州杭氧股份有限公司。 本标准主要起草人：施金勇、周芬芳、萧晓明。 本标准所代替标准的历次版本发布情况为：
-JB/T7672-1995。
II JB/T7672—2010
空气分离设备流程图图形符号和文字代号
1范围
本标准规定了空气分离设备流程图的图形符号和文字代号。 本标准适用于绘制空气分离设备的流程图、系统图及编写技术文件等。对绘制其他气体分离、液
化和提取设备的流程图及编写技术文件等可参照使用。 2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T4457.4机械制图图线（GB/T4457.4-~2002，ISO128-24：1999，MOD） GB/T4458.4机械制图尺寸注法 GB/T6567.2技术制图管路系统的图形符号管路 GB/T6567.4技术制图管路系统的图形符号阀门和控制元件
3般规定 3.1本标准中的图形符号-般用粗实线绘制，图线宽度b应符合GB/T4457.4的规定，对管路、管件、阀门及测量控制元器件等，允许用细实线（图线宽度约b/3）绘制。在同一图样上，图形符号的各类图线型式及宽度应分别保持一致。 3.2文字代号应按直体书写，笔划宽度约为字体高度的1/14。 3.3图形符号允许组合，位置允许转动。 3.4绘制图形符号时，可按本标准所示图例按比例放大或缩小。 3.5在标准中没有提供的，各单位可自行作出补充。 4 设备、机器系统图形符号 4.1# 精馏塔和塔器表
编 号
名 称
图形符号
说明
包括对流型、环流型等传热和传质用的筛板精馏馅塔
4.1.1
筛板塔
包括各类填料的精馏塔
填料塔
4.1.2 JB/T 7672—2010
(续)
名 称
说明管间沸腾与管内冷凝的管式冷凝蒸发器
图形符号
编 号
U H
4.1.3
管式冷凝蒸发器
在板翅式换热器内进行换热的冷凝蒸发器
4.1.4
板翅式冷凝蒸发器
双层冷凝蒸发器，每层由多个板式单元组成
双层冷凝蒸发器
4.1.5
把冷凝蒸发器内多个板式单元排列在卧式的圆筒内
4.1.6
卧式冷凝蒸发器
4.2换热设备
说明
图形符号
名藍 称
编 号
中中中卤
包括逆流、并流、错流型二股流体的换热器
二股流换热器
4.2.1
包括逆流、并流、错流型三股流体的换热器
三股流换热器
4.2.2
多股流体进行换热的换热器
4.2.3
多股流换热器
中
包括逆流、并流、错流型将气体液化的换热器
液化器
4.2.4
冷热流体进行换热的换热器，管子焊在管板上
4.2.5
列管式换热器
2 JB/T7672--2010
(续)
说明
名 称
图形符号
编 号
冷热流体进行换热的换热器。 多根管子由中心筒绕至多层。 管子有光管和翅片管之分。
绕管式换热器
4.2.6
管内液体与管外空气换热，使之气化的换热器
空浴式气化器（空温式气化器）
·
工
4.2.7
一 1
管内低温液体被水加热气化的换热器
4.2.8
水浴式气化器
4.2.9
水冷却器
用水冷却气体的换热器
蒸汽加热器
4.2.10
用蒸汽加热气体的换热器
用电加热气体的换热器
电加热器
4.2.11
4.3 空气预冷设备（系统）
编 号 名称
说明
图形符号
P 2 囍
喷淋的水直接与空气接触的空气冷却塔
喷淋式空气冷却塔
4.3.1
CH 区
塔板式空气冷却塔
空气穿过塔板的空气冷却塔
4.3.2
xx
空气穿过填料的空气冷却塔
4.3.3
填料式空气冷却塔
r JB/T7672—2010
（续）
编 号 名 称
说明
图形符号
低温水和常温水同时冷却空气的空气冷却塔 A：喷淋+穿流板 B：穿流板+填料
风
混合式空气冷却塔
4.3.4
B
X88
污氮穿过塔板型的水冷却塔
塔板式水冷却塔
4.3.5
?
xxx
A：带抽风机的填料式水冷却塔 B：不带抽风机的填料式水冷却塔
4.3.6
填料式水冷却塔
B
4.4容器及其他设备
说明
名称
图形符号
编 号
器内填充干燥剂、吸附剂，用以清除空气中水分、二氧化碳和碳氢化合物及其他气体杂质，结构为立式
立式干燥器、吸附器、 纯化器
4.4.1
器内填充干燥剂、吸附剂，用以清除空气中水分、二氧化碳和碳氢化合物及其他气体杂质，结构为卧式空气底部进入，先导向周边，后径向穿过吸附层至圆心，由中心筒向上部引出。再生时污氮与空气流向成逆向排出
卧式干燥器、吸附器、 纯化器
4.4.2
4.4.3
立式径流吸附器
过滤器《或称锥形过滤器)
过滤元件为金属织网
4.4.4
过滤元件为带状的织物
4.4.5
空气过滤器
+ JB/T7672-2010
（续）
说明
号
名 称
图形符号
4.4.6
干带式空气过滤器
过滤元件为带状的织物
L H
4.4.7
袋式空气过滤器
过滤元件为袋状的织物
000
自洁式空气过滤器
4.4.8
自动清除过滤元件上的灰尘
蓄热器
用以贮蓄热量
4.4.9
4.4.10
将气流中的液滴分离出来
气液分离器
00
灌充器
各种气体产品充瓶用的灌充器
4.4.11
水封器
利用水柱压力将气体封住
4.4.12
1-
4.4.13
消声器
气体放空用消声器
