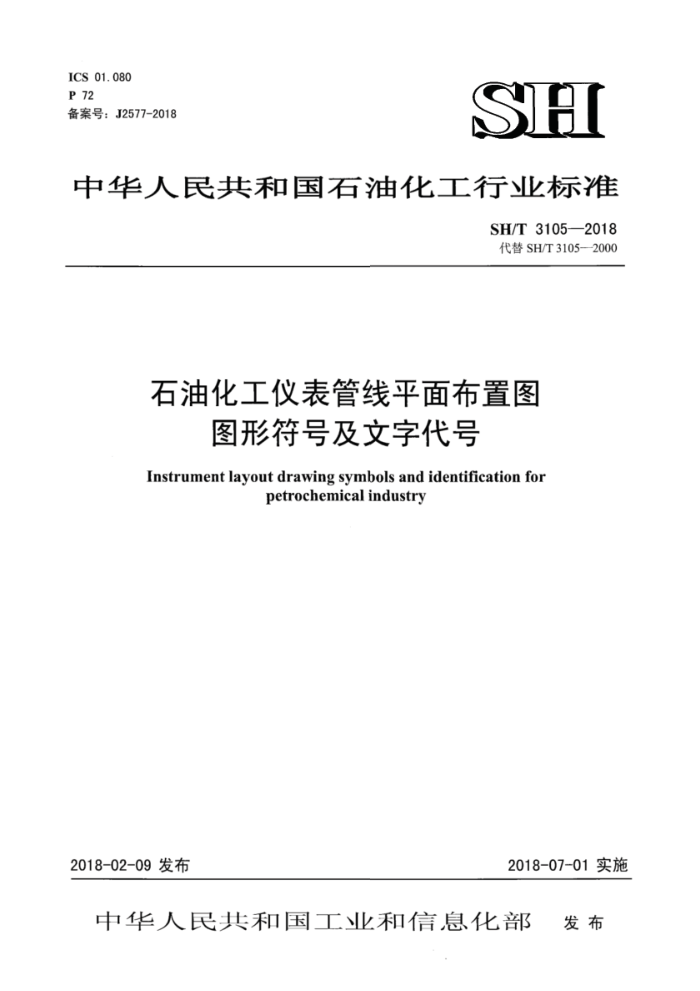

SH/T 3105-2018 代替 SH/T3105—2000
石油化工仪表管线平面布置图图形符号及文字代号
Instrument layout drawing symbols and identification for petrochemical industry
2018-07-01实施
2018-02-09 发布
前言
根据中华人民共和国工业和信息化部《2014年第二批工业行业标准制修订计划》（工信厅科（2014）114号文）的要求，规范编制组经广泛调查研究，认真总结实践经验，参考有关国际标准和国外标准，并在广泛征求意见的基础上，修订本规范。
本规范共分5章和3个资料性附录。
本规范的主要技术内容是∶石油化工仪表管线平面图所采用的图形符号;石油化工仪表管线平面图所采用的文字代号。
本规范是在SH/T3105—2000《炼油厂自动化仪表管线平面布置图图例及文字代号》的基础上修订而成，修订的主要技术内容是∶
——修改和补充部分图形符号;
——修改和补充部分文字代号;
——在标注示例中，将仪表回路构成由电动单元组合仪表升级到了DCS 控制回路。
