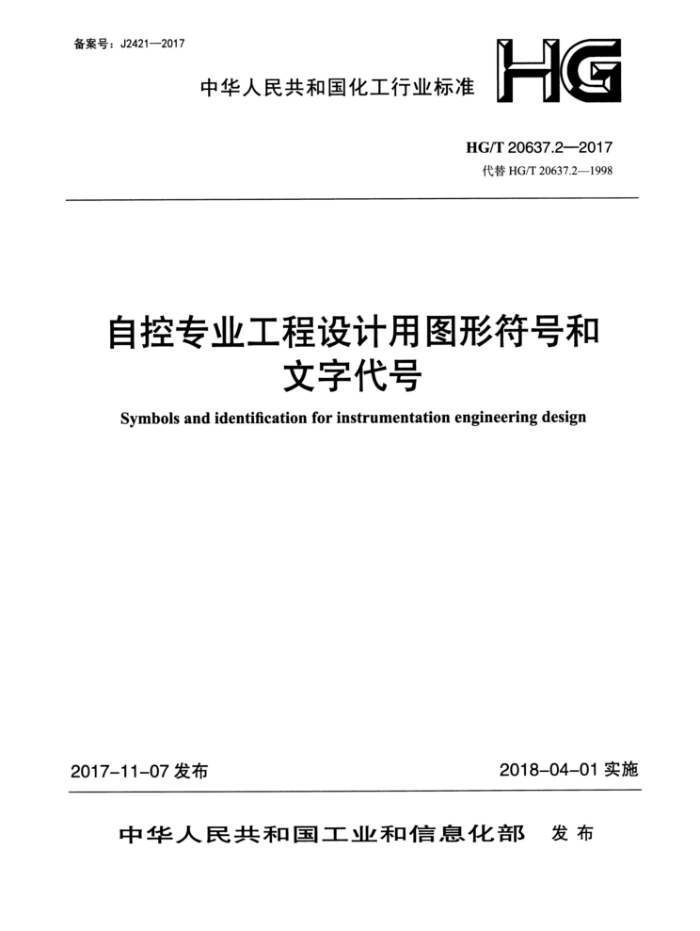

HG/T 20637.2-2017 化工装置自控专业工程设计文件的编制规范 自控专业工程设计用图形符号和文字代号 HG
备案号:J2421—2017
中华人民共和国化工行业标准
HG/T20637.2—2017
代替HG/T20637.2—1998
自控专业工程设计用图形符号和
文字代号
Symbols and identification for instrumentation engineering design
2018-04-01实施
2017-11-07发布
中华人民共和国工业和信息化部 发布 前言
本标准是根据工业和信息化部《关于印发2012年第四批工业行业标准制修订计划的通知》(工信厅科【2012】252号文)的要求,由中国石油和化工勘察设计协会为主编部门,中国五环工程有限公司为主编单位,在原行业标准《自控专业工程设计用图形符号和文字代号》HG/T20637.2一1998 的基础上修订完成。
本标准自实施之日起代替《自控专业工程设计用图形符号和文字代号》HG/T20637.2--1998。 本标准在修订过程中,修编组进行了广泛的调查研究,认真总结和吸收了我国石油化工行业的
实践经验,参考了有关国外先进标准,并在广泛征求意见的基础上,修订本标准,最后经审查定稿。
本标准的主要技术内容:第1部分为总则;第2部分为仪表回路图图形符号;第3部分为逻辑图图形符号;第4部分为仪表位置图图形符号;第5部分为半模拟流程图和过程显示图形符号;第 6部分为仪表常用电气设备图形符号和文字代号;第7部分为其他常用文字代号。
本标准与HG/T20637.2一1998相比,主要变化如下: 1.回路图中取消气动仪表的图形符号,新增现场总线的图形符号; 2.回路图中新增仪表连接线、仪表安装位置、系统端子柜的图形符号; 3.逻辑图中调整、新增了输入/输出、触发单稳等二进制逻辑符号并引人真值表; 4.仪表位置图中取消管缆(束)、接管箱供气仪表、供电仪表、气动变送器、电-气转换器、
气-电转换器与双层桥架等不常用的图形符号,新增光纤(缆)、闪光报警器、蜂鸣器、电流表、 液动控制阀等常用图形符号;
5.过程显示章节中参考文献《EffectiveConsoleOperatorHMIDesign》调整内容; 6.常用电气设备图形符号依据GB/T4728最新版调整更新; 7.其他常用文字代号中新增系统的文字代号。 本标准由工业和信息化部负责管理,由中国石油和化工勘察设计协会负责日常管理,由全国化
工自控设计技术中心站负责具体技术内容的解释。在执行过程中如有意见和建议,请与全国化工自控设计技术中心站联系(地址:上海市中山南二路1089号徐汇苑大厦12楼;邮编:200030;电话: 021-64578936),以供今后修订时参考。
本标准主编单位、主要起草人和主要审查人:主编单位:中国五环工程有限公司主要起草人:施煜梁达黄志清主要审查人:孙建文 王发兵李冰王雪梅樊清张晋红梁达于锋
王同尧 马恒平张泰松王秋红张同科王卫林陈曼杜或周江萍 孙菊霞
249 1总则
1.0.1为了满足自控专业工程设计的需要,使工程设计文件标准化、规范化,制定了本标准。 1.0.2本标准适用于仪表回路图、仪表位置图、可燃/有毒气体探测器布置图、仪表电缆桥架布置总图、仪表电缆及桥架布置图、现场仪表配线图、联锁系统逻辑图、半模拟流程图和工艺流程视频显示图等化工装置自控工程设计文件中常用图形符号的绘制。 1.0.3自控专业工程设计用图形符号和文字代号除符合本标准的规定外,还应符合国家现行有关标准的规定。
251 2仪表回路图图形符号
21般规定
仪表国路图图形符号适用于自控专业仪表回路图的编制。
2.2图形符号
2.2.1仪表图形符号应包括对连接端、能源(电源、气源、液压源)的描述。 2.2.2端子板和总载接线箱宜采用图2.2.2所示的图形符号,尺寸应根据雷要和图纸大小确定。
总线接线箱编号
干线滑子和通道编号
支线端子和通道编号
端子板或接线箱编号
T
宇宗*字
端子或通道编号
庄 - 1 S + - N S
**#
N
+ -
1
+ S
2
1
S
(a)端子板图形符号
(b)总钱接线精图形特符号
图2.2.2端子板和总线接线箱图形符号
2.2.3仪表信号屏蔽线图形符号宜采用图2.2.3所示的细实线箱圆。
图2.2.3 仪表信号屏蔽线图形符号
2.2.4仪表端子宜采用图2.2.4所示的图形符号,仪表端子或通道编号可以是字母、数字或两者组合。
仪表端子或通道编号
7
TR 105
15
42
16 图2.2.4 仪表端子图形符号
262
" 2.2.5 系统端子柜宜采用图2.2.5所示的图形符号表示。
*** *****
卡件类型机柜号卡槽号系统软件点位号
端子号
*****
*****
图2.2.5 系统端子柜图形符号
2.2.6 仪表连接线图形符号应符合表2.2.6的规定
表2.2.6 仪表连接线图形符号
序号 1 2 3 4 5 6
信号类型
图形符号
动力源电子或电气连续变量或二进制信号气动信号液压信号导压毛细管有导向的电磁信号;有导向的声波信号;光缆
X
X
X
无导向的电磁信号、光、辐射、广播、声音、无线信号等;无线仪表信号;无线通信链接共享显示、共享控制系统的设备和功能之间的通信链接和系统总线; DCS、PLC或PC的通信连接和系统总线(系统内部)连接两个及以上独立的微处理器或以计算机为基础的系统的通信链接或总线;DCS-DCS、DCS-PLC、PLC-PC、DCS-现场总线等的连接(系统之间)现场总线系统设备和功能之间的通信链接和系统总线;与高智能设备的链接(来或去)
(a) (b)
7
8
O
o
9
10
O
253 2.2.7 仪表设备及安装位置应采用表2.2.7规定的图形符号来表示。
表2.2.7仪表设备与功能的图形符号
C
共享显示、共享控制
D 单台(单台仪表设备或功能)
B 备选或安全仪表系统
A 首选或基本过程控制系统
序号
安装位置与可接近性
计算机系统及软件
位于现场;非仪表盘(柜)、控制台安装;现场可视;可接近性:通常允许
位于控制室;控制盘(台)正面;在盘的正面或视频显示器上可视;可接近性:通常允许
位于控制室;控制盘背面;在盘的正面或视频显示器上不可视;可接近性:通常不允许
位于现场控制盘(台)正面;在盘的正面或视频显示器上可视:可接近性:通常允许位于现场控制盘背面;位于现场机柜内;在盘的正面或视频显示器上不可视;可接近性:通常不允许
2.2.8 仪表系统能源宜采用图2.2.8所示图形符号。
AS 0.14MPa
AS
ES220V50Hz
104
(b)气源
(a)电源
HS 0.5MPa
(c)液压源
图2.2.8 仪表系统能源图形符号
注: 1.电源宜标注供电箱及供电回路的编号,可标注电源类型及规格。 2.气源可标注气源类别及压力。 3.液压源可标注液压源压力。
2.2.9仪表其他图形符号宜符合表2.2.9的规定。
254
