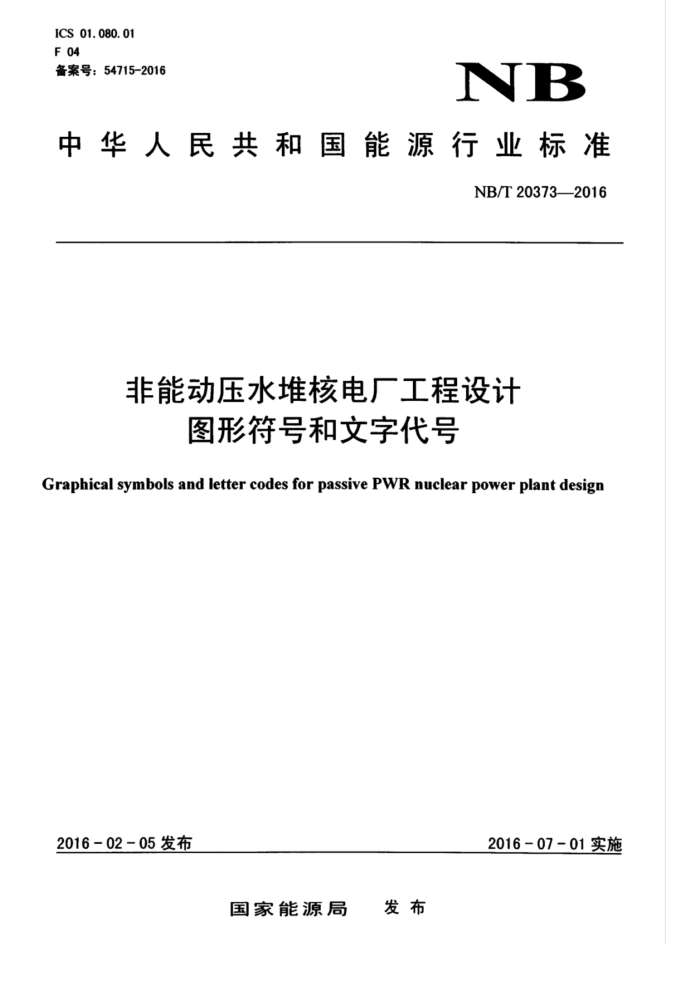

NB/T 20373-2016
非能动压水堆核电厂工程设计图形符号和文字代号
Graphical symbols and letter codes for passive PWR nuclear power plant design
2016-02-05 发布
2016-07-01实施
目 次
前言......1
1范围...................1
2 规范性引用文件 .......1
3 术语和定义......................1
4 图形符号和文字代号的绘制.................................3
5 图形符号和文字代号的应用 .......................3
6 管道和仪表流程图的图形符号和文字代号 .........................4
7 电气一次系统图、二次控制接线图和平面图的图形符号和文字代号 .........31
8 通信、火灾探测和报警的系统图和平面图的图形符号和文字代号 .........46
9 逻辑图和功能图的图形符号和文字代号 .........................56
前 言
本标准按照GB/T 1.1—2009给出的规则起草。
本标准由能源行业核电标准化技术委员会提出。
本标准由核工业标准化研究所归口。
