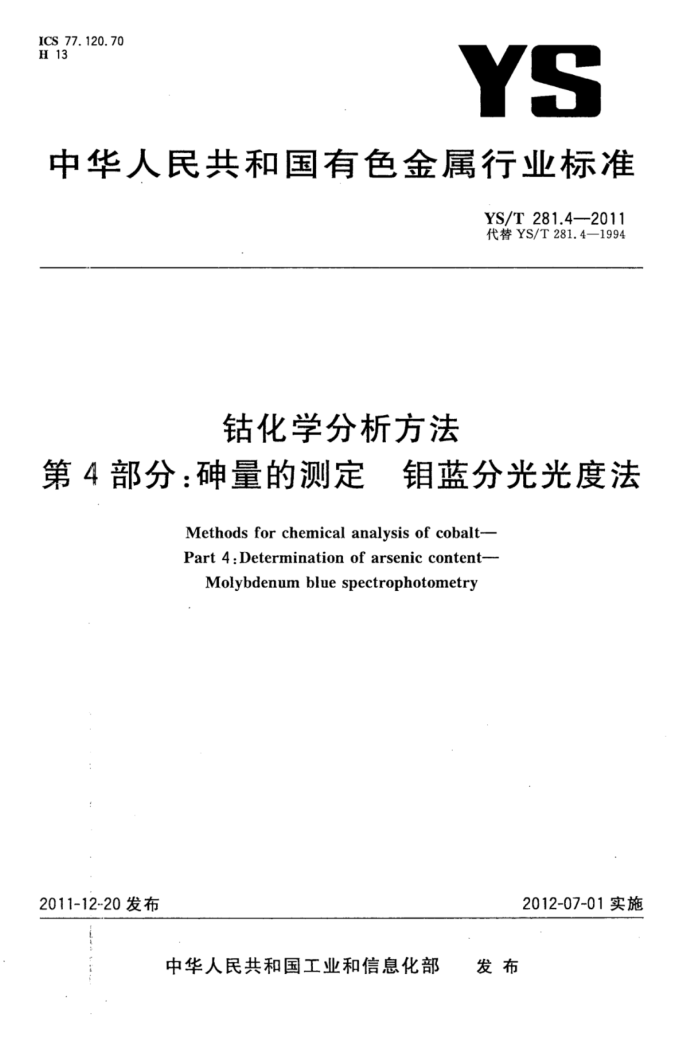

ICS 77.120.70 H 13
YS
中华人民共和国有色金属行业标准
YS/T281.4—-2011 代替YS/T281.4—1994
钻化学分析方法
第4部分：砷量的测定 钼蓝分光光度法
Methods for chemical analysis of cobalt-- Part 4:Determination of arsenic content-
Molybdenumbluespectrophotometry
2011-12-20发布
2012-07-01实施
发布
中华人民共和国工业和信息化部 中华人民共和国有色金属
行业标准钻化学分析方法
第4部分：砷量的测定钼蓝分光光度法
YS/T 281.4—2011
*
中国标准出版社出版发行
北京市朝阳区和平里西街甲2号(100013) 北京市西城区三里河北街16号（100045)
网址www.spc.net.cn
总编室：(010)64275323发行中心：(010)51780235
读者服务部：(010)68523946 中国标准出版社秦皇岛印刷厂印刷
各地新华书店经销
开本880×12301/16 5印张0.5字数9千字 2012年8月第一版2012年8月第一次印刷
书号：155066·2-23866定价 14.00元
如有印装差错由本社发行中心调换
版权专有侵权必究举报电话：(010)68510107
建筑321---标准查询网 ww i z321. net YS/T281.4—2011
前 言
YS/T281《钻化学分析方法》共分为如下20个部分：
第1部分：铁量的测定 磺基水杨酸分光光度法第2部分：铝量的测定 铬天青S分光光度法第3部分：硅量的测定 钼蓝分光光度法第4部分：砷量的测定 钼蓝分光光度法第5部分：磷量的测定 钼蓝分光光度法第6部分：镁量的测定 火焰原子吸收光谱法第7部分：锌量的测定 火焰原子吸收光谱法第8部分：镉量的测定 火焰原子吸收光谱法第9部分：铅量的测定 火焰原子吸收光谱法第10部分：镍量的测定 火焰原子吸收光谱法第11部分：铜、锰量的测定火焰原子吸收光谱法第12部分：砷、锑、铋、锡、铅量的测定电热原子吸收光谱法第13部分：硫量的测定高频感应炉燃烧红外吸收法第14部分：碳量的测定高频感应炉燃烧红外吸收法第15部分：砷、锑、铋量的测定氢化物发生-原子荧光光谱法第16部分：砷、镉、铜、锌、铅、铋、锡、锑、硅、锰、铁、镍、铝、镁量的测定直流电弧原子发射光谱法第17部分：铝、锰、镍、铜、锌、镉、锡、锑、铅、铋量的测定 电感耦合等离子体质谱法第18部分：钠量的测定火焰原子吸收光谱法第19部分：钙、镁、锰、铁、镉、锌量的测定电感耦合等离子体发射光谱法第20部分：氧量的测定脉冲-红外吸收法
本部分为YS/T281的第4部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分代替YS/T281.4一1994《钻化学分析方法钼蓝分光光度法测定砷量》。与YS/T281.4-
1994相比，本部分主要有如下变化：
测定下限由0.0015%下延为0.00010%； -对文本格式进行了修改，补充了质量保证和控制条款，增加了重复性限和再现性限；补充了对试验报告的要求。
-
本部分由全国有色金属标准化技术委员会（SAC/TC243)提出并归口。 本标准负责起草单位：金川集团有限公司、北京矿冶研究总院。 本部分负责起草单位：浙江华友钻业股份有限公司。 本部分参加起草单位：金川集团有限公司、北京矿冶研究总院。 本部分主要起草人：郁惠坤、李革兰、谢柏华、范娟惠、吕庆成、董丽萍、冯先进、高颖剑。 本部分所代替标准的历次版本发布情况为：
-YS/T281.4---1994。
I YS/T281.4—2011
3.18还原液B：移取10mL还原液A，加入178mL硫酸[c（1/2HSO）=0.5mol/L]，12mL正丁醇，混匀。用时配制。 3.19砷标准贮存溶液：称取0.1320g基准三氧化二砷（于硫酸干燥器中干燥至恒重的）于100mL烧杯中，加入10mL氢氧化钠溶液(1mol/L)溶解，以硝酸(3.10)酸化并过量10mL，移入1000mL容量瓶中，用水稀释至刻度，混匀。此溶液1mL含100ug砷。 3.20砷标准溶液：移取10.00mL砷标准贮存溶液（3.19）于200mL容量瓶中，用水稀释至刻度，混匀。此溶液1mL含5μg砷。
4仪器
分光光度计。
5分析步骤
5.1试料
按表1称取试样（m。），精确至0.0001g。
表1试料量
砷含量（wWA，）)/% 0.00010~0.00030 >0.00030~0.0010 >0.0010~0.0030 >0.00300.0050
试料质量（mo）/g
3. 00 2. 00 0. 80 0. 40
5.2空白试验
随同试料做空白试验。 5.3测定 5.3.1将试料（5.1)置于400mL烧杯中，分次加人30mL硝酸（3.9），盖上表血，加热使其完全溶解。 加热煮沸，除去氮氧化物，低温蒸至粘稠状，取下，冷却，用水冲洗表皿及杯壁，煮沸，溶解盐类，冷却。 5.3.2将试液（5.3.1)移人125mL分液漏斗中，用水稀释体积至28mL左右，混匀。 5.3.3加入2mL次溴酸钠溶液（3.12），用氢氧化铵（3.5)或硝酸（3.10）小心调整pH为1～2，加人 6mL硝酸（3.10），缓缓加人4mL钼酸铵溶液（3.13），混匀，静置10min，再加人2mL正丁醇（3.7），混匀。 5.3.4加入10mL磷萃取液（3.14)，振荡1min，静置分层，弃去有机相，重复此操作一次。 5.3.5于水相中加入20mL砷萃取液（3.15），振荡2min，静置分层，弃去水相。 5.3.6向有机相中加人10mL硫酸洗液（3.16)，振荡30s，静置分层后，弃去水相，重复此操作一次。 5.3.7向有机相中加人20mL还原液B(3.18），振荡20s。将有机相放人25mL干燥比色管中，用砷萃取液（3.15)稀释至20.0mL，混匀。并加入少许无水硫酸钠（3.2）。将部分试液移入3cm比色皿中。 5.3.8以萃取液（3.15)为参比，于650nm波长处测量（5.3.7)吸光度（减去“零”浓度溶液吸光度），从工作曲线上查出相应的碑量（㎡）。
*, *
2 YS/T281.4-2011
5.4工作曲线的绘制
移取0mL、0.50mL、1.00mL、2.00mL、4.00mL、5.00mL砷标准溶液（3.20)于一系列125mL
分液漏斗中，用水稀释至体积28mL左右，以下按5.3.3～5.3.7的规定进行。以砷萃取液（3.15)为参比，于650nm波长处测量其吸光度。以砷量为横坐标，吸光度（减去“零”浓度溶液吸光度）为纵坐标，绘制工作曲线。
6分析结果的计算
按下式计算碑的质量分数，结果以%表示：
WAs = m X10-6
×100%
mo
式中： m1"--一从工作曲线上查得的砷量，单位为微克（μg)； mo"--试料的质量，单位为克（g）。 所得结果保留两位有效数字。
7精密度
7.1重复性
在重复性条件下获得的两次独立测试结果的测定值，在以下给出的平均值范围内，这两个测试结果的绝对差值不超过重复性限（r），超过重复性限（r)的情况不超过5%，重复性限（r)按以下表2数据采用线性内插法求得：
表2重复性限
A/% r/%
0. 000 10 0.000 04
0.000 50 0.000 06
0.002 0 0.000 3
0. 005 0 0.000 5
7.2再现性
在再现性条件下获得的两次独立测试结果的绝对差值不大于再现性限（R），超过再现性限（R）的情
况不超过5%，再现性限（R)按表3数据采用线性内插法求得：
表3再现性限
WAs/% R/%
0. 000 10 0.000 04
0. 000 50 0.000 09
0.002 0 0.000 5
0. 005 0 0.000 6
8质量保证和控制
应用国家级标准样品或行业级标准样品（当前两者没有时，也可用控制标样替代），每周或每两周校核一次本分析方法过程的有效性。当过程失控时，应找出原因，纠正错误后，重新进行校核。
建筑321---标准查询网 wiz321. net YS/T281.4—2011
试验报告
9
试样；使用的标准（包括发布或出版年号）； -分析结果及其表示；一与基本分析步骤的差异；一测定中观察到的异常现象；一试验日期。
版权专有侵权必究
4
书号：155066·2-23866 定价：
14.00元
YS/T281.4-2011
打印日期：2012年8月20日F009A
