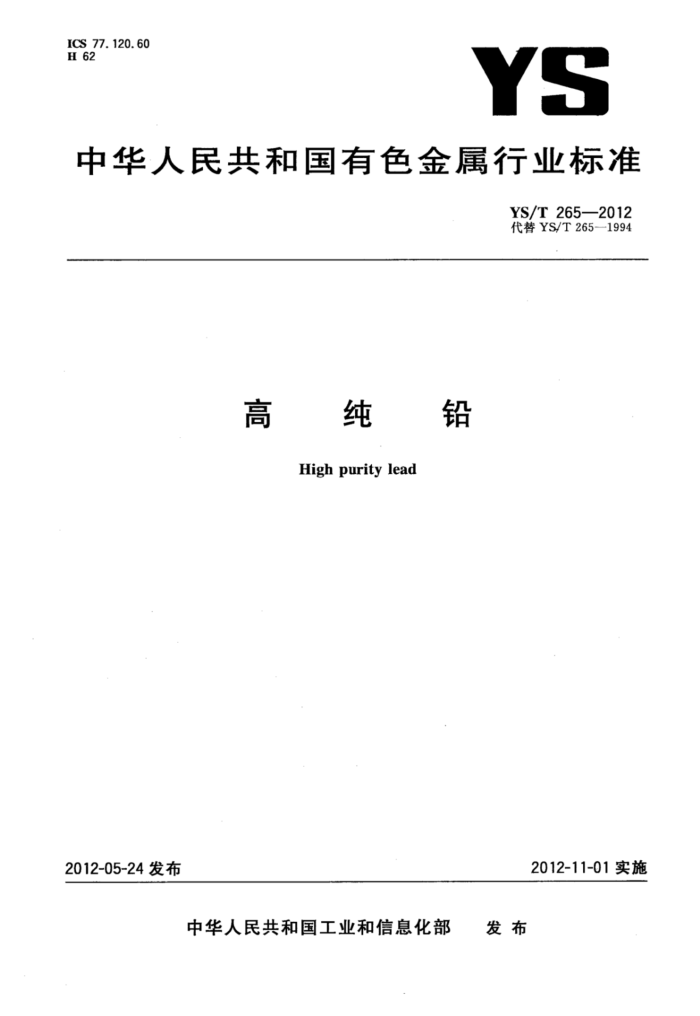

ICS 77.120.60 H 62
YS
中华人民共和国有色金属行业标准
YS/T2652012 代替YS/T265—1994
高纯铅
High purity lead
2012-11-01实施
2012-05-24发布
发布
中华人民共和国工业和信息化部 YS/T265-2012
前 言
本标准是按GB/T1.1一2009给出的规则起草的。 本标准代替YS/T265一1994《高纯铅》产品标准。 本标准与YS/T265一1994《高纯铅》产品标准相比，主要变化如下：
化学成分中对杂质砷的限量进行调整： Pb-05中杂质碑的含量极限值由原来的0.5×10-4%修订至0.3×10-4%； Pb-06中杂质碑的含量极限值由原来的0.2×10-4%修订至0.1×10-4%； Pb-06增加杂质元素Sb、Cd、Zn、Ni含量极限值。 在“检验规则”中增加每批产品的重量一般应不大于100kg”；将原标准中Pb-05产品用透明聚脂薄膜包裹以后，用塑料袋封装；Pb-06产品用玻璃管或塑料等进行真空封装。”修订为"Pb-05产品用透明聚脂薄膜包裹以后，用塑料袋真空封装；Pb-06产品用玻璃管或塑料等进行真空封装，或按双方认同的包装规格和包装方式进行封装。”
本标准由全国有色金属标准化技术委员会（SAC/TC243)归口。 本标准起草单位：东方电气集团峨嵋半导体材料有限公司。 本标准主要起草人：詹科、唐云博、蒋蓉、廖敏。 本标准所代替标准的历次版本发布情况为：
YS/T265—1994。
I YS/T265-2012
高纯铅
1范围
本标准规定了高纯铅的要求、试验方法、检验规则及标志、包装、运输、贮存和质量证明书以及合同 (或订货单）内容等。
本标准适用于以99.94%铅锭为原料，经高氯酸铅溶液（或硅氟酸铅溶液）电解精炼而制得的 99.999%高纯铅；以99.999%的高纯铅为原料经电解精炼而制得的99.9999%的高纯铅。（这些产品供作化合物半导体、致冷元件、红外光电转换器件、高效温差元件以及焊料等用）。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
YS/T229（所有部分）高纯铅分析方法
3要求
3.1产品分类
高纯铅按化学成分分为Pb-05、Pb-06两个牌号。 3.2化学成分
产品的化学成分符合表1规定：
表1高纯铅化学成分
化学成 分
牌号
杂质含量，不大于/10-*%
Pb含量/% 不小于 99. 999 99. 999 9
As Fe Cu Bi Sn Sb Ag Mg AI Cd Zn Ni 0. 3 0.5 0.8 1. 0 0.5 0. 5 0. 5 0. 5 0. 5 0. 5 1. 0 0. 5 0. 1 0.05 0.05 0. 1 0. 05 0.1 0. 05 0. 1 0. 1 0.1 0. 1 0.1
Pb-05 Pb-06 注1：Pb-05、Pb-06牌号中的铅含量为100%减去表中所列杂质元素实测总和的余量。 注2：表中未规定的其他杂质元素，或由供需双方协商确定。
3.3外观质量
产品呈银灰色锭状、结晶致密、无氧化色斑，表面应平整、无毛刺、污物、缩孔、夹层和裂纹。 3.4其他
需方如有特殊要求时，由供需双方协商解决。
1 YS/T265—2012
4试验方法
4.1Pb-05牌号的化学成分分析方法按YS/T229的规定进行。Pb-06牌号的化学成分分析方法由供需双方协商确定。 4.2产品外观用目视检查。
5检验规则
5.1检查和验收 5.1.1产品应由供方技术监督部门进行检验，保证产品符合本标准或合同（或订货单）的要求，并填写质量证明书。 5.1.2需方可对收到的产品进行检验，如检验结果与本标准或合同（或订货单)的规定不符时，在收到产品之日起三个月内向供方提出，双方协商解决， 5.2组批
产品应成批提交验收。每批由同一牌号、相同规格的产品组成。每批产品的重量一般应不大于 100 kg. 5.3取样
从铸锭时的液态金属中采取试样进行化学成分分析。用钛等不沾污试样的材料制成的勺子在浇铸开始、中间和将结束时采取试样。仲裁取样从同批产品中任取1～2个锭，用钛等不沾污试样的材料制成的小刀从锭的四条长棱上和锭的底部刮下刨屑的方法采取试样。采取创屑的部分要仔细清理，用刀刮去表层。把所有锭上采取的刨屑试样切成不大于2mm的小块，混合均匀，用四分法缩分至重量不小于50g。 5.4检验结果的判定 5.4.1高纯铅的化学成分分析结果与本标准或合同（或订货单)的规定不符时，按批判不合格。 5.4.2高纯铅的外观质量检验结果与本标准或合同（或订货单)的规定不符时，按锭判不合格。
6标志、包装、运输、贮存
6.1标志 6.1.1 产品应外贴标签，并注明：
a）产品名称； b）牌号； c）批号； d）产品净重； e）出厂日期。
6.1.2包装箱外应有“防潮”、“轻放”等字样或有关运输专用标志，并注明：
a) 供方名称； b) 。需方名称； 2 YS/T265—2012
c) 产品名称； d）件数; e）出厂日期。
6.2包装
Pb-05产品用透明聚脂薄膜包裹以后，用塑料袋真空封装；Pb-06产品用玻璃管或塑料等进行真空封装，或按双方认同的包装规格和包装方式进行封装。将塑料袋或玻璃管置于木箱内，用泡沫塑料等软物塞紧。 6.3运输
产品在运输过程中应防潮，不得剧烈碰撞。 6.4购存
产品应存放于清洁、干燥和无酸、碱气氛之处。 6.5质量证明书
每批产品应附有质量证明书，标明： a）产品名称； b）牌号、批号、净重、箱数； c） 分析检验结果及检验部门印记； d) 本标准编号； e) 出厂日期。
合同（或订货单）内容
7
本标准所列产品的合同（或订货单），应至少包括以下内容： a）产品名称； b）牌号； c）重量; d) 本标准编号； e) 其他。 中华人民共和国有色金属
行业标准高纯铅 YS/T265—2012
*
中国标准出版社出版发行北京市朝阳区和平里西街甲2号(100013) 北京市西城区三里河北街16号(100045)
网址www.spc.net.cn
总编室：(010)64275323发行中心：(010)51780235
读者服务部：(010)68523946 中国标准出版社秦皇岛印剧厂印刷
各地新华书店经销
*
开本880×12301/16 印张0.5 字数7千字 2012年12月第一版 2012年12月第一次印刷
*
书号：155066·2-24193
如有印装差错 由本社发行中心调换
版权专有 侵权必究举报电话：(010)68510107
YS/T265-2012
