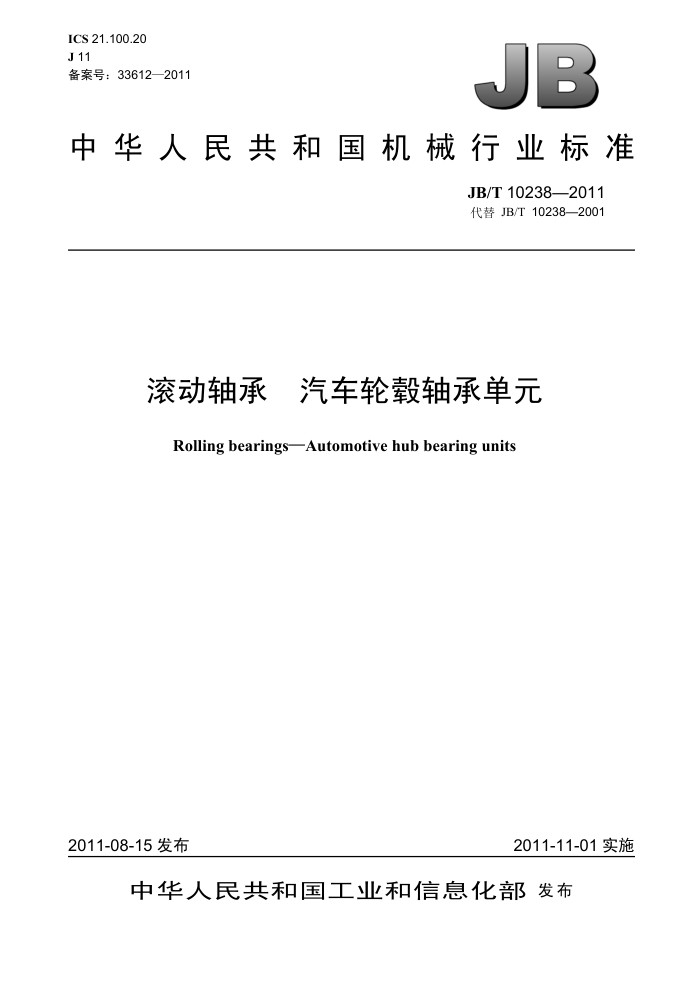

ICS 21.100.20 J11 备案号：33612—2011
JB
中华人民共和国机械行业标准
JB/T10238—2011 代替JB/T10238—2001
滚动轴承 汽车轮毂轴承单元
Rolling bearingsAutomotive hub bearing units
2011-08-15发布
2011-11-01实施
中华人民共和国工业和信息化部发布 JB/T10238—2011
目 次
前言，
H1I
范围. 规范性引用文件，术语和定义符号... 5 分类...
1 2 3 4
代号方法.. 6.1 排列顺序， 6.2 类型代号. 6.3 尺寸代号 6.4 后置代号 6.5 示例.
6
基本结构型式 8 基本尺寸. 9 技术要求， 9.1 材料及热处理 9.2 公差. 9.3 表面粗糙度
7
9.4 游隙. 9.5 残磁 9.6 振动. 9.7 润滑及密封 9.8 螺栓... 9.9 传感器. 9.10 外观质量. 9.11 寿命 9.12 其他 10轮毂轴承单元的配合安装 11 检测方法 12 检验规则 12.1 出厂检验.. 12.2 验收检验... 12.3 型式检验. 13标志， 14防锈包装 15运输和贮存附录A（规范性附录）部分轮毂轴承单元公称尺寸 A.1 DAC型轮毂轴承单元...
10 10 10
.
12
13
1.3
- JB/T10238—2011
A.2DU型轮毂轴承单元 A.3DACF型轮毂轴承单元 A.4 DUF型轮毂轴承单元.. A.5DAC2F型轮毂轴承单元. 附录B（资料性附录）轮毂轴承单元配合安装的技术条件 B.1尺寸公差. B.2 游隙. B.3拧紧力矩. 附录C（规范性附录）台架模拟试验 C.1 试验范围. C.2 试验装置 C.3 试验条件 C.4 试验方法.. 图1 DAC型图2 DU型图3 DACF型 外圈旋转图4 DACF型 内圈旋转图5 DUF型图6 DAC2F型 非驱动轮用（通孔结构）图7 DAC2F型 非驱动轮用（实体轴结构）图8 DU2F型 驱动轮用. 图9 DAC2F型 轴铆合图10 DAC2F型 带传感器图11 几何公差标注示意图图12 轴向游隙测量示意图图 C.1 试验装置示意图表1 排列顺序.. 表2 类型代号... 表3 DAC型、DACF型轮毂轴承单元内圈表4DAC型轮毂轴承单元外圈. 表5DU型、DUF型轮毂轴承单元内圈... 表6DU型轮毂轴承单元外圈. 表7带凸缘的轮毂轴承单元成品公差表8检验项目. 表B.1 配合的轴径公差表B.2 配合的孔径公差
13 14 14 14 15 15 15 5 16 16 16 16 16
5
10
16
8 ...8 .8 11 15 15
I JB/T10238—2011
前言
本标准代替JB/T10238一2001《汽车轮毂轴承单元》。 本标准与JB/T10238一2001相比，主要变化如下：
增加了外圈带凸缘和内、外圈都带凸缘的轮毂轴承单元结构，并相应增加了其符号、代号方法、结构型式图和基本尺寸（本版的第4章、第6章、图3～图10、附录A）；增加了术语和定义（本版的第3章）；增加了分类（本版的第5章）；修改了部分代号的表示方法（本版的6.3，2001年版的4.2）；增加了外圈带凸缘和内、外圈都带凸缘的轮毂轴承单元代号示例（本版的6.5）；
一对基本尺寸表进行了整合，增加了外圈带凸缘和内、外圈都带凸缘的轮毂轴承单元基本尺
寸表，并将此内容放入附录A中（本版的附录A，2001年版的第5章、附录A）；修改了材料和热处理要求（2001年版的6.1，本版的9.1）：一修改了套圈部分公差，增加了带凸缘的轮毂轴承单元成品公差（本版的9.2.1、9.2.2，2001 年版的6.2.1)；增加了轮毂轴承单元内孔花键和螺栓孔的精度要求（本版的9.2.3）： -增加了振动的要求（本版的9.6)；压缩了填脂量（本版的9.7.1，2001年版的6.7.1)；增加了对螺栓、传感器的要求（本版的9.8、9.9）；增加了对轮毂轴承单元配合安装的技术条件（本版的第10章、附录B）；增加了带凸缘套圈硬度的检测方法（本版的11.1）；修改了轮毂轴承单元漏脂、温升性能试验的转速（本版的11.8，2001年版的7.8）；修改了检验规则（本版的第12章，2001年版的第8章）；增加了运输和贮存的内容（本版的第15章）：将原附录B的内容纳入附录C（本版的附录C，2001年版的附录B）。
本标准的附录A和附录C为规范性附录，附录B为资料性附录。 本标准由中国机械工业联合会提出。 本标准由全国滚动轴承标准化技术委员会（SAC/TC98）归口。 本标准起草单位：洛阳轴承研究所有限公司、韶关东南轴承有限公司、襄阳汽车轴承股份有限公
司、万向钱潮股份有限公司、杭州兆丰汽车零部件制造有限公司、湖北新火炬科技股份有限公司、人本集团有限公司、重庆长江轴承有限公司、常州光洋轴承有限公司、浙江省新昌新轴实业有限公司、杭州恒科精工机电有限公司。
本标准主要起草人：马素青、黎桂华、张雷、周旭、孔爱祥、吴少伟、郭长建、赵兴新、张松、庞启兴、张千玉、康乃正。
本标准所代替标准的历次版本发布情况为：
JB/T10238—2001。
III JB/T10238—2011
滚动轴承汽车轮毂轴承单元
1范围
本标准规定了乘用车用轮毂轴承或其单元（以下简称轮毂轴承单元）的术语和定义、符号、分类、 代号方法、基本结构型式、基本尺寸、技术要求、配合安装、检测方法、检验规则、标志、防锈包装、 运输和贮存。
本标准适用于轮毂轴承单元的生产、检验和验收， 2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T272一1993滚动轴承代号方法 GB/T307.2—2005滚动轴承测量和检验的原则及方法（ISO1132-2:2001，Rollingbearings
TolerancesPart2:Measuring and gaugingprinciples and methods,MOD)
GB/T307.32005滚动轴承通用技术规则 GB/T308—2002滚动轴承钢球 GB/T699—1999优质碳素结构钢 GB/T1144一2001矩形花键尺寸、公差和检验 GB/T2828.1一2003计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样
计划（ISO2859-1:1999，IDT）
GB/T2829一2002周期检验计数抽样程序及表（适用于对过程稳定性的检验） GB/T3098.1一2010紧固件机械性能螺栓、螺钉和螺柱 GB/T4199—2003滚动轴承公差定义（ISO1132-1:2000，Rollingbearings—Tolerances—Part1：
Terms and definitions,MOD)
GB/T5617一2005钢的感应淬火或火焰淬火后有效硬化层深度的测定（ISO3754:1976，NEQ） GB/T5671—1995 汽车通用锂基润滑脂 GB/T6930—2002 滚动轴承 词汇（ISO5593:1997，IDT） GB/T7811—2007滚动轴承 参数符号（ISO15241:2001，IDT） GB/T8597—2003滚动轴承防锈包装 GB/T18254—2002高碳铬轴承钢 GB/T24605—2009滚动轴承产品标志 GB/T24610.2一2009滚动轴承振动测量方法第2部分：具有圆柱孔和圆柱外表面的向心球轴
承（ISO15242-2:2004，IDT）
GB/T24610.3一2009滚动轴承振动测量方法第3部分：具有圆柱孔和圆柱外表面的调心滚子轴承和圆锥滚子轴承（ISO15242-3:2004，IDT）
JB/T1255—2001高碳铬轴承钢滚动轴承零件 热处理技术条件 JB/T2974—2004滚动轴承 代号方法的补充规定
1 JB/T10238—2011
JB/T6639—2004 滚动轴承零件 骨架式丁睛橡胶密封圈技术条件 JB/T6641—2007 滚动轴承 残磁及其评定方法 JB/T7048—2002 滚动轴承 工程塑料保持架技术条件 JB/T7051—2006 滚动轴承零件表面粗糙度测量和评定方法 JB/T7361—2007 滚动轴承 零件硬度试验方法 JB/T8236—1996 滚动轴承 双列和四列圆锥滚子轴承游隙及调整方法 JB/T8571—2008滚动轴承 密封深沟球轴承防尘、漏脂、温升性能试验规程 JB/T10235—2001 滚动轴承圆锥滚子技术条件 JB/T10337—2002滚动轴承零件冲压保持架技术条件 QC/T502—1999 汽车感应萍火零件金相检验 QC/T783一2007汽车、摩托车用车速传感器
3术语和定义
GB/T6930中确立的以及下列术语和定义适用于本标准。
3.1
有效硬化层深度effectivehardeningdepth 从零件表面垂直测量到规定的某种显微组织边界或规定的显微硬度的硬化层距离。
3.2
拧紧力矩 tighteningtorque 根据各零件之间的配合要求，通过调整螺母的松紧对轴承内圈施加的力矩。
4符号
GB/T4199—2003、GB/T7811—2007中给出的以及下列符号适用于本标准。 除另有说明外，图中所示符号及表中所列示值均表示公称尺寸。 D：外圈外径或制动器端凸缘安装引导直径： D1：转向节端凸缘安装引导直径； dmp1-dmp2：成套轴承中两个内圈之间的平均内径相互差； F：凸缘外径： G：带凸缘的内圈螺孔或螺栓中心圆直径： G1：带凸缘的外圈螺孔或螺栓中心圆直径； I：外圈带凸缘的轮毂轴承单元基准端面到安装平面间的距离或内、外圈都带凸缘的轮毂轴承单元
两凸缘安装基准面间的距离：
Kea：制动器端安装引导直径对转向节端安装引导直径的径向跳动： Kia1、Kia2：成套轴承单个内圈的径向跳动； Kial-Kia2：内圈径向跳动相互差； Ps1：螺栓位置度； Ps2：螺纹孔（光孔）位置度； Sm1：螺纹孔（光孔）对安装基准面的垂直度； Sm2：螺栓对安装基准面的垂直度： Sn1、Sn2：凸缘安装基准面的平面度 Sea：制动器端安装基准面的轴向跳动； ADs、AD1s：凸缘安装引导直径偏差； Ais：两凸缘安装基准面间的距离偏差。
2 JB/T10238—2011
5分类 5.1轮毂轴承单元按其结构型式特征分为：
a）双列角接触球轴承轮毂轴承单元或双列圆锥滚子轴承轮毂轴承单元； b）外圈带凸缘的双列角接触球轴承轮毂轴承单元或双列圆锥滚子轴承轮毂轴承单元； c）内、外圈都带凸缘的双列角接触球轴承轮毂轴承单元或双列圆锥滚子轴承轮毂轴承单元。
5.2轮毂轴承单元按其工作性能分为：
a）内圈旋转用轮毂轴承单元； b）外圈旋转用轮毂轴承单元。
5.3轮毂轴承单元按其工作场合分为：
a）驱动轮用轮毂轴承单元； b）非驱动轮用轮毂轴承单元。
5.4轮毂轴承单元按其内圈夹紧机构的形式分为：
a）螺母紧固式轮毂轴承单元； b）轴铆合式轮毂轴承单元； c）挡环紧固式轮毂轴承单元。
5.5轮毂轴承单元按其是否带有传感器分为：
a）有传感器的轮毂轴承单元； b）无传感器的轮毂轴承单元。
6代号方法
6.1排列顺序
轮毂轴承单元代号由类型代号、表示轮毂轴承单元配合安装特征的尺寸代号和后置代号组成，其排列顺序见表1。
表1排列顺序
表示轮毂轴承单元配合安装特征的尺寸代号
后置代号
类型代号
6.2 类型代号
类型代号用大写拉丁字母和数字表示，其代号及含义见表2。
表2类型代号
类型代号 DAC DU DACF DUF DAC2F DU2F
含 义
双列角接触球轴承轮毂轴承单元双列圆锥滚子轴承轮毂轴承单元
外圈带凸缘的双列角接触球轴承轮毂轴承单元
外圈带凸缘的双列圆锥滚子轴承轮毂轴承单元内、外圈都带凸缘的双列角接触球轴承轮毂轴承单元内、外圈都带凸缘的双列圆锥滚子轴承轮毂轴承单元
3 JB/T10238—2011
6.3尺寸代号 6.3.1DAC型、DU型轮毂轴承单元
DAC型、DU型轮毂轴承单元的尺寸代号用七位阿拉伯数字表示，前两位数字表示内径d的毫米数，中间三位数字表示外径D的毫米数，不足100时，在数字前加0，后两位数字表示宽度B或C的毫米数。当B≠C时，B和C的毫米数均应标注，但中间用斜线将其分开，如B/C。 6.3.2DACF型、DUF型轮毂轴承单元
DACF型、DUF型轮毂轴承单元的尺寸代号用八位阿拉伯数字表示，前两位数字表示内径d的毫米数，中间三位数字表示带凸缘的外圈螺孔或螺栓中心圆直径G的毫米数，后三位数字表示基准端面到安装平面间距离I的10倍数值。 6.3.3DAC2F型、DU2F型轮毂轴承单元
DAC2F型、DU2F型轮毂轴承单元的尺寸代号用八位阿拉伯数字表示，前三位数字表示带凸缘
的内圈螺孔或螺栓中心圆直径G的毫米数，中间三位数字表示带凸缘的外圈螺孔或螺栓中心圆直径 G1的毫米数，后两位数字表示两凸缘安装基准面间距离I的毫米数。G和G不足100时，在数字前加0。 6.4后置代号
后置代号是轮毂轴承单元在结构、尺寸、公差和技术要求等有改变时，在其基本代号后添加的补充代号，后置代号的排列顺序及含义按GB/T272一1993、JB/T2974一2004的规定。 6.5示例
DAC 34 064 37
宽度外径内径双列角接触球轴承轮毂轴承单元
DACF 35 137 490
基准端面到安装平面间距离的10倍带凸缘的外圈螺孔中心圆直径内径外圈带凸缘的双列角接触球轴承轮毂轴承单元
DAC2F 100 093 54
两凸缘安装基准面间的距离带凸缘的外圈螺孔中心圆直径带凸缘的内圈螺孔中心圆直径内、外圈都带凸缘的双列角接触球轴承轮毂轴承单元
7基本结构型式 7.1DAC型、DU型轮毂轴承单元的基本结构型式如图1、图2所示。 7.2DACF型、DUF型轮毂轴承单元的基本结构型式如图3～图5所示。
4
