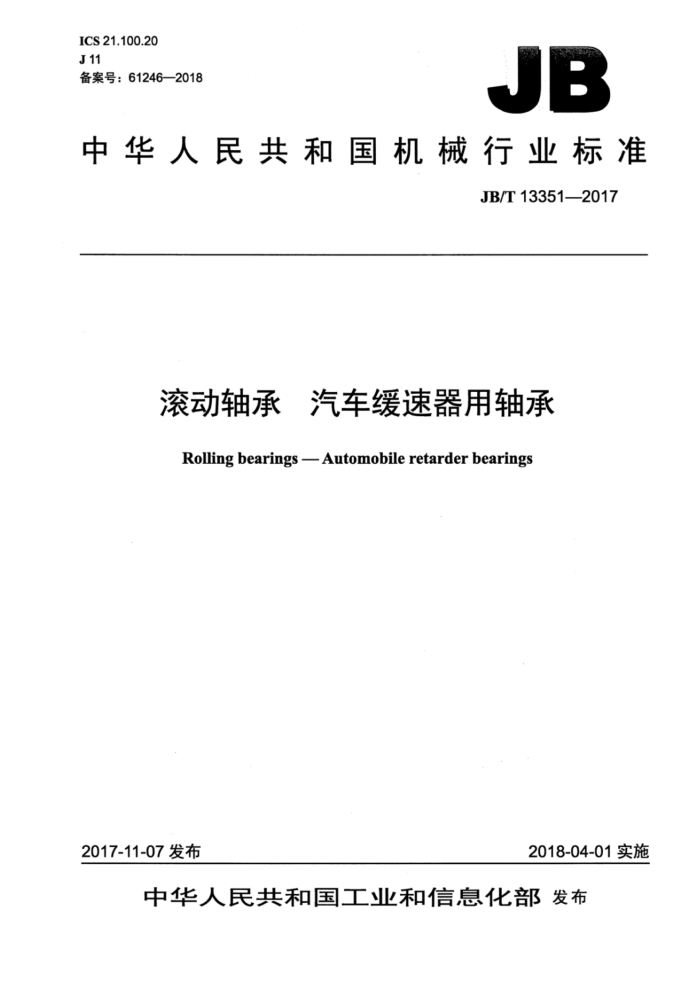

ICS 21.100.20 J11 备案号：61246—2018
JB
中华人民共和国机械行业标准
JB/T13351—2017
滚动轴承 汽车缓速器用轴承
Rolling bearings - Automobile retarder bearings
2018-04-01实施
2017-11-07 发布
中华人民共和国工业和信息化部发布 JB/T13351—2017
目 次
前言 1范围 2规范性引用文件. 3术语和定义 4符号， 5代号方法. 5.1总则..
III
....
5.2前置代号 5.3基本代号和后置代号 5.4代号示例 6结构型式. 7外形尺寸.. 技术要求..
8
8.1 材料及热处理 8.2 公差. 8.3 游隙. 8.4 表面粗糙度 8.5 润滑和密封， 8.6 残磁 8.7 外观质量. 8.8 清洁度.. 8.9 振动 8.10 耐冲击性能. 8.11 寿命和可靠性 8.12 其他 9 检测方法. 9.1 误差的测量， 9.2 游隙的测量。 9.3 表面粗糙度的测量 9.4 残磁的测量.. 9.5 清洁度的测试.. 9.6 振动的测量.. 9.7 密封性试验. 9.8 耐冲击试验. 9.9 疲劳寿命试验 10 检验规则
2
2
10.1 出厂检验. 10.2 验收检验
1 JB/T13351—2017
10.3型式检验 11标志患... 12 防锈包装. 13 运输和贮存. 附录A （规范性附录） 缓速器常用轴承外形尺寸
8
f
.9 .0 10
图1 一面带密封圈的圆锥滚子轴承图2 圆锥滚子轴承. 图3 两面带密封圈的深沟球轴承图4四点接触球轴承图5NJ型圆柱滚子轴承.. 图6 ：NU型圆柱滚子轴承，
4
表1 出厂检验的抽检项目表A.1缓速器常用轴承外形尺寸
.10
II JB/T13351—2017
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国滚动轴承标准化技术委员会（SAC/TC98）归口。 本标准起草单位：瓦房店轴承集团有限责任公司、洛阳轴承研究所有限公司、大连市产品质量检测
研究院、泰勒玛汽车制动系统（上海）有限公司、常州光洋轴承股份有限公司、襄阳汽车轴承股份有限公司。
本标准主要起草人：于长鑫、温少英、马素青、丁敏、牛金辉、邹诚厚、李真太、张锡刚、连伟锋、 张松、姚胜。
本标准为首次发布。
I JB/T13351—2017
滚动轴承汽车缓速器用轴承
1范围
本标准规定了汽车缓速器用轴承（以下简称轴承）的术语和定义、符号、代号方法、结构型式、外形尺寸、技术要求、检测方法、检验规则、标志、防锈包装、运输和贮存。
本标准适用于汽车液力缓速器和电涡流缓速器用轴承的生产、检验和验收。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T272滚动轴承代号方法 GB/T274—2000滚动轴承倒角尺寸最大值 GB/T276—2013 滚动轴承深沟球轴承外形尺寸 GB/T283—2007 滚动轴承圆柱滚子轴承外形尺寸 GB/T294—2015 滚动轴承三点和四点接触球轴承外形尺寸 GB/T297—2015 滚动轴承圆锥滚子轴承外形尺寸 GB/T307.1—2005 滚动轴承向心轴承·公差 GB/T307.2—2005 滚动轴承测量和检验的原则及方法 GB/T307.3 滚动轴承通用技术规则 GB/T2829—2002 周期检验计数抽样程序及表（适用于对过程稳定性的检验） GB/T4199—2003 滚动轴承公差定义 GB/T4604.1—2012 滚动轴承游隙第1部分：向心轴承的径向游隙 GB/T6930—2002 滚动轴承词汇 GB/T7811—2015 滚动轴承参数符号 GB/T8597—2013 滚动轴承防锈包装 GB/T18254—2016 高碳铬轴承钢 GB/T24605—2009 滚动轴承产品标志 GB/T24607—2009 滚动轴承寿命与可靠性试验及评定 GB/T24608—2009 滚动轴承及其商品零件检验规则 GB/T24610.2—2009 滚动轴承振动测量方法第2部分：具有圆柱孔和圆柱外表面的向心球
轴承
GB/T24610.3—2009 滚动轴承 振动测量方法第3部分：具有圆柱孔和圆柱外表面的调心滚子
轴承和圆锥滚子轴承
GB/T24610.4—2009 滚动轴承 振动测量方法第4部分：具有圆柱孔和圆柱外表面的圆柱滚子轴承
GB/T25769—2010 滚动轴承 径向游隙的测量方法 GB/T28268—2012 滚动轴承 冲压保持架技术条件 GB/T32321—2015 滚动轴承 密封深沟球轴承防尘、漏脂及温升性能试验规程
1 JB/T13351—2017
GB/T32323一2015滚动轴承四点接触球轴承轴向游隙的测量方法 GB/T32325—2015 滚动轴承深沟球轴承振动（速度）技术条件 GB/T32333—2015 滚动轴承振动（加速度）测量方法及技术条件 GB/T34891—2017 滚动轴承 高碳铬轴承钢零件热处理技术条件 JB/T6639—2015 滚动轴承骨架式橡胶密封圈技术条件 JB/T6641—2017 滚动轴承 （残磁及其评定方法 JB/T7050—2005 滚动轴承 清洁度评定方法 JB/T70512006 滚动轴承零件表面粗糙度测量和评定方法 JB/T7752—2017 滚动轴承密封深沟球轴承技术条件 JB/T8922—2011 滚动轴承 （圆柱滚子轴承振动（速度）技术条件 JB/T10236—2014 滚动轴承 圆锥滚子轴承振动（速度）技术条件 JB/T10237—2014 滚动轴承 圆锥滚子轴承振动（加速度）技术条件 JB/T10336—2017 滚动轴承补充技术条件 JB/T11841—2014 滚动轴承零件金属实体保持架技术条件 JT/T721—2008 客车电涡流缓速器性能要求和试验方法 JT/T890一2014客车液力缓速器装车性能要求和试验方法 QC/T789—2017 汽车电涡流缓速器总成技术要求及台架试验方法 QC/T1046一2016商用车辆后置液力缓速器性能要求及台架试验方法
3术语和定义
GB/T4199—2003和GB/T6930—2002界定的术语和定义适用于本文件。
4符号
GB/T7811—2015和GB/T4199—2003给出的符号适用于本文件。
5代号方法
5.1总则
轴承的代号由前置代号、基本代号和后置代号构成，其排列顺序为：前置代号、基本代号、后置代号。 5.2前置代号
前置代号由大写英文字母组成，DH表示“电涡流缓速器用轴承”，YH表示“液力缓速器用轴承”，前置代号与基本代号间用“一”隔开。 5.3基本代号和后置代号
基本代号和后置代号应符合GB/T272的规定。
2 JB/T13351—2017
5.4代号示例
示例1： DH - 330 15 X2 RS/S2
轴承套圈经高温回火，工作温度可达250℃ 轴承一面带密封圈宽度非标准公称内径d为75mm 尺寸系列圆锥滚子轴承电涡流缓速器用轴承
示例2： YH - NU 102 1 M A S1
1
轴承套圈经高温回火，工作温度可达200℃ 轴承外圈引导黄铜实体保持架公称内径d为105mm 尺寸系列内圈无挡边圆柱滚子轴承液力缓速器用轴承
6 6结构型式
轴承主要结构型式为：
一面带密封圈的圆锥滚子轴承（见图1）；圆锥滚子轴承（见图2）；两面带密封圈的深沟球轴承（见图3）；一四点接触球轴承（见图4）； -NJ型圆柱滚子轴承（见图5）； -NU型圆柱滚子轴承（见图6）；
注：结构型式不局限于图例。
3 JB/T13351—2017
U
图2圆锥滚子轴承
图1一面带密封圈的圆锥滚子轴承
图4四点接触球轴承
图3两面带密封圈的深沟球轴承
