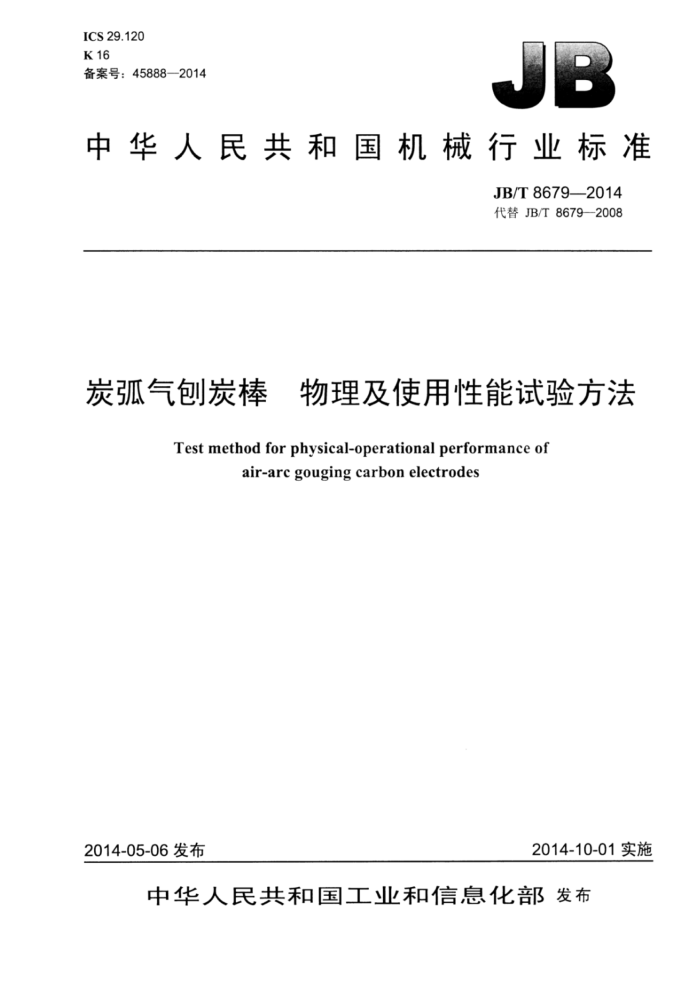

ICS 29.120 K16 备案号：45888—2014
中华人民共和国机械行业标准
JB/T86792014 代替JB/T8679-2008
炭弧气刨炭棒 物理及使用性能试验方法
Test method for physical-operational performance of
air-arc gouging carbon electrodes
2014-10-01实施
2014-05-06发布
中华人民共和国工业和信息化部发布 JB/T8679-2014
目 次
前言 1 范围
T
规范性引用文件镀铜层厚度的试验方法
2
3
3.1 试验装置 3.2 试样的制备. 3.3 试验程序 3..4结果计算.. 4电阻率的试验方法
4.1 电阻率测定装置法... 4.2 电流电阻测试仪法
5使用性能的试验方法. 5.1试验装置 5.2电流大小的选择 5.3试验程序附录A（资料性附录）电阻率测量装置示意图.. 图1测量电阻率电路图2电流电阻测试仪原理. 图3电流电阻测试仪测电阻率电路图A.1电阻率测量装置示意表1测量电流的选择 JB/T8679--2014
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替JB/T8679一2008《炭弧气刨炭棒 物理及使用性能试验方法》，与JB/T8679一2008相比
主要技术变化如下：
一修改了发布单位； -增加了电阻率测试方法。 本标准由中国机械工业联合会提出。 本标准由机械工业电炭标准化技术委员会（CMIF/TC26）归口。 本标准起草单位：浙江长征电影碳棒厂、哈尔滨电碳研究所、上海申贝长风碳棒有限公司。 本标准主要起草人：凌兵、沙秋实、韩西圈、沈华斌、刘桂香本标准所代替标准的历次版本发布情况为：
-JB/T8679-1998JB/T8679—2008。
II JB/T8679—2014
炭弧气包刨炭棒！ 物理及使用性能试验方法
1范围
本标准规定了炭弧气刨炭棒的镀铜层厚度、电阻率及使用性能的试验方法本标准适用于炭弧气刨炭棒（以下简称炭棒）的物理及使用性能试验
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
JB/T8154-2006炭弧气刨炭棒
3镀铜层厚度的试验方法
3.1试验装置
试验装置应有：
千分尺：精度为0.01mm，量程为0mm～25mm； —-钢直尺：精度为0.5mm；一光滑平板：玻璃平板或不锈钢板；一毛刷：可用大楷毛笔代替：标记笔：能在镀铜层上做标记。
3.2试样的制备 3.2.1在炭棒的中问和两端各剥落一条长度大于炭棒周长的镀铜层。 3.2.2在光滑平板上刮平所剥落的每条镀铜层，并用毛刷刷净其上的炭粉及杂质等。 3.3试验程序 3.3.1 在一条刮平的镀铜层上，用钢直尺选三个点，其间距为被测炭棒直径，并用标记笔标记。 3.3.2 用千分尺测量三个标记处的厚度，并分别做好记录。 3.3.3 重复3.3.1、3.3.2的操作，测量其余两条镀铜层厚度。 3.4 结果计算 3.4.1 一条镀铜层上三个标记处厚度的平均值为该端镀铜层厚度。 3.4.2 三条镀铜层厚度的平均值为该支炭棒的镀铜层厚度。
4电阻率的试验方法
4.1 电阻率测定装置法 4.1.1试验装置
试验装置应有：
1 JB/T8679--2014
4.1.4.3矩形炭棒的电阻率按公式（3）计算：
ABU LI
(3)
D
式中：
电阻率，单位为微欧米（μuQ·m）； U一电压表读数，单位为毫伏（mV）； L一电压表测试两端的距离，单位为毫米（mm）； D圆形或半圆形炭棒的直径，单位为毫米（mm）；
0
一矩形炭棒的厚度，单位为毫米（mm）； B一矩形炭棒的宽度，单位为毫米（mm）：
A-
电流表读数，单位为安（A）。
＃
4.1.4.4结果确定：一支炭棒的电阻率必须分别测量炭棒两端的电阻率，并取其平均值作为该炭棒电阻率的测定结果。 4.1.4.5为读数精确，建议使用数字电压表、电流表。 4.2 电流电阻测试仪法 4.2.1 试验装置
试验装置应有：
电源：测量电源应选择220V土22V，50Hz土1Hz的稳定电源。 电流电阻测试仪（建议使用数显式）：具有0Q～2Q、0Q~20Q、0Q~200Q三档量程。 测量用具：用配套测试仪的专用测试导线和夹具引出电压，并夹紧炭棒使电压作用到炭棒上，恒流源电流I的方向是从RH→C→A-→B→D-RL：A、B之间的压降即用电阻值来表示。一款夹具的测量间距AB选为100mm。基本原理如图2所示。
ORH OVH OVL ORL
B D
C
A
说明： RH 电流高端：RL 电流低端；VH 电压高端V- 电压低端。
图2电流电阻测试仪原理
4.2.2试样的制备
除去炭棒表面的镀铜层并使表面光洁。 4.2.3程序 4.2.3.1检查：按图3接好电路。打开电流电阻测试仪开关，检查是否通电并预先放上根炭棒，检查设备是否正常。 4.2.3.2测量：测量需在（20土15）℃的环境温度下进行，将夹具按图1所示方法直接夹在炭棒两端，待读数稳定后在电流电阻测试仪上直接读取电阻值并记录。
3 JB/T8679—2014
4.2.4结果计算 4.2.4.1圆形炭棒的电阻率按公式（4）计算：
R元D2 4L
(4)
O:
说明：
3—开关；
电阻率测量装置：
2一电流数字电阻测试仪：
稳定电源。
业
图3电流电阻测试仪测电阻率电路
4.2.4.2 半圆形炭棒的电阻率按公式（5）计算：
R元D2 8L
(5)
DE
4.2.4.3 3矩形炭棒的电阻率按公式（6）计算：
RAB L
(6)
D:
式中：
电阻率，单位为微欧米（uQ·m）：直流电桥显示电阻值，单位为欧（Q）；
P R
D 一圆形或者半圆形炭棒的平均直径，单位为毫米（mm）： L 一电流电阻测试仪测试两端的长度，单位为毫米（mm）：
矩形炭棒的厚度，单位为毫米（mm）；矩形炭棒的宽度，单位为毫米（mm）。
A B
4.2.4.4 结果确定：一支炭棒的电阻率必须分别测量炭棒两端的电阻率，并取其平均值作为该炭棒电阻率的测定结果。
5使用性能的试验方法
5.1试验装置
测量炭棒使用性能的电源，应用可变电压型的直流发电机或直流电焊机。该电源要有足够的额定功率，以满足不同规格炭棒所需测量电流，且空载电压不应超过80V。
4 JB/T86792014
5.2电流大小的选择
不同规格的炭棒，按表1选择测量电流，其误差不得大于土10%。 5.3试验程序 5.3.1圆形、半圆形和矩形炭棒 5.3.1.1 将炭棒装入炭弧气刨炬内，其伸出长度为223mm~235mm。
表1 测量电流的选择
圆形炭棒规格
$3.2 $4.0 $5.0 $6.0 $ 6.5 $7.0 48.0 49.0
mm 测量电流
130
22.5
325
350
350
400
500
100
A
圆形炭棒规格
$9.5 510.0 $11.0 $12.0 $13.0 014.0 16.0 19.0 25.0
mm 测量电流
1 CCC 1100 1400 2000
550
550
600
850
900
矩形炭棒规格
4X12 5X10 5X12 5 X 15 5X1 5 X 20 5X25 6X20
mm 测量电流
200
250
4C0
450
500
600
300
350
A 连接式炭棒规格
25.0
8.0
10.0
13.0
16.0
19.0
mm 测量电流
550
900 1100 1400 2 000
400
A 半圆形炭棒规格
$12.7×7
mm 测量电流
350
A
5.3.1.2试验应在普通碳钢板的上水平面上进行，钢板厚度须根据电弧移动速度来选择，以防止全部烧穿。 5.3.1.3在0.55MPa～0.62MPa的空气压力下操作，当通以全流量状态空气时，在离气刨炬不超过 2.44m处的软管接头部位测量状态压力是否满足上述要求。 5.3.1.4操作中，炭棒应与钢板呈45°土5°的夹角。 5.3.1.5 根据炭棒的规格及钢板的厚度合理选择电弧移动速度，以防止钢板全部烧穿。 5.3.1.6电弧触发后应呈现闪击状态，保持到炭棒消耗完100mm。 5.3.1.7在炭棒剩余部分冷却后，确定其各项性能是否符合JB/T8154一2006中4.10的规定。 5.3.2 连接炭棒 5.3.2.1从凸端切大约100mm长的炭棒，把切下的一段炭棒与另一段的凹端连接起来，并牢固地压接在一起，组装好的接缝应稍扭转（约1/8r～1/4r）。 5.3.2.2切下的一段向下装入炭弧气刨炬内，炭棒伸出长度为223mm～235mm
