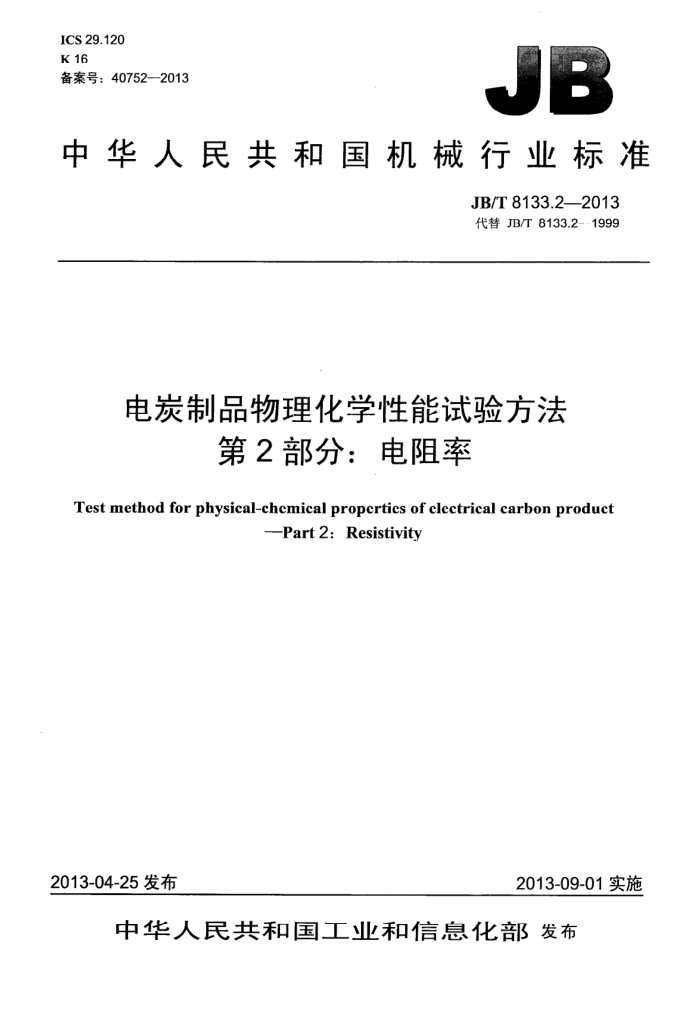

ICS 29.120 K 16 备案号：40752-2013
中华人民共和国机械行业标准
JB/T 8133.2—2013 代替 JB/T 8133.2----1999
电炭制品物理化学性能试验方法
第2部分：电阻率
Test method for physical-chemical properties of electrical carbon product
--Part 2: Resistivity
2013-04-25发布
2013-09-01实施
中华人民共和国工业和信息化部发布 JB/T 8133.2—2013
目 次
前言
....I1
范围规范性引用文件.
++++++++++++
2
3试验仪器. 4试验条件.. 5试验步骤.. 6 结果计算图1电气回路图表1电流表、毫伏表及电位针的读数
++........-.......
++-+++ JB/T 8133.2—2013
前言
JB/T8133《电炭制品物理化学性能试验方法》分为17个部分：
第1部分：试样加工技术规定；第2部分：电阻率；第3部分：洛氏硬度；第4部分：肖氏硬度；第5部分：刷体与软接线联接处的联接电阻；第6部分：电刷软接线的脱出拉力；第7部分：抗折强度； -第8部分：抗压强度；一第9部分：抗拉强度；第10部分：径向抗压强度；第11部分：炭柱常态电阻及变形；第12部分：炭柱热态电阻； -第13部分：炭柱机械强度；第14部分：体积密度；第15部分：气孔率；第16部分：硫含量；第17部分：灰分含量。 本部分为JB/T8133的第2部分。 本部分按照GB/T1.1—2009给出的规则起草。 本部分代替JB/T8133.2—1999《电炭制品物理化学性能试验方法电阻率》，与JB/T8133.2—1999
一
相比主要技术变化如下：
增加了封面、前言；一将部分标准中的“标准”一词全部改为“部分”；
原标准中第2章“引用标准”改为“规范性引用文件”并采用新版本；更正了原标准中第6章中的不准确表述。
本部分由中国机械工业联合会提出。 本部分由机械工业电炭标准化技术委员会（CMIF/TC26）归口。 本部分起草单位：哈尔滨电碳研究所、神奇电碳集团公司、东新电碳股份有限公司、南通电碳厂有
限公司。
本部分主要起草人：刘坤惠、林献乐、罗玲莉、邱祖明、刘桂香。 本部分所代替标准的历次版本发布情况为：
-JB/T 8133.2-1995,JB/T 8133.2-—1999
11 JB/T 8133.2--2013
电炭制品物理化学性能试验方法
第2部分：电阻率
１范围
JB/T8133的本部分规定了电炭制品电阻率的试验方法。 本部分适用于电炭制品电阻率的测定。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
JB/T8133.1一2013电炭制品物理化学性能试验方法第1部分：试样加工技术规定
3试验仪器
试验仪器应有：
直流电源，电压为0V～6V，电流不小于40A。 磁电系电流表不低于1.0级，量程０A～3Ａ、０A～7.5A、０A～15A、０A～30Ａ、０A～75Ａ。 磁电系直流毫伏表（内阻1000Q/V以上），量程0mV～3mV、0mV～7.5mV、0mV～15mV 0mV～30 mV、0mV～75mV、0mV～150mV、0 mV300 mV或电位差计不低于 1.0 级。 变阻器。 游标卡尺，分度值为0.02mm。 千分尺，分度值为0.01mm。 一游标万能角度尺。 电阻率测量装置，带有弹性（铜丝网）的两个接触极。 不锈钢电位针，两针间距不得小于试样长度的30%，不大于试样长度的50%，间距偏差为
±1%。
4　试验条件
4.1 试样应符合JB/T8133.1的要求。 4.2按表1规定选择电流值、电位针间距及电压表量程。 4.3试验应在25℃±10℃下进行。
5 试验步骤
5.1试验前按表1选择好电流表、毫伏表（或电位差计）及电位针。表的读数应超过50%满刻度偏转读数。 5.2测量试样尺寸的准确度为0.5%。
1
.JB/T 8133.2-2013
5.3　按图1接好电气回路图。
表 1电流表、毫伏表及电位针的读数 Lμ
试样尺寸 (bxWXL) /mm
U V 300.00 300.00 300.00 150.00 75.00 30.00 15.00 7.50 7.50 7.50 3.00 3.00 300.00 300.00 300.00 150.00 75.00 30.00 15.00 7.50 7.50 7.50 3.00 3.00
1 A 2.00 4.00 8.00 8.00 8.00 8.00 8.00 8.00 20.00 40.00 20.00 40.00 1.00 2.00 4.00 4.00 4.00 4.00 4.00 4.00 10.00 20.00 10.00 20.00
0
mm
μ?.m 600.00 300.00 150.00 75.00 37.50 15.00 7.50 3.75 1.50 0.75 0.60 0.30 600.00 300.00 150.00 75.00 37.50 15.00 7.50 3.75 1.50 0.75 0.60 0.30
1
10 X 10 × 64
2.5
16
4X8X32
A
(mv)
1—毫伏表；2、8- -弹性铜网接触极；3--试样；4—一电流表;
5—-电源；6- -开关；7- 变阻器；9— 一电位针。
图1电气回路图
2 JB/T 8133.2-2013
5.4试样按长度方向置于两个弹性铜网接触极中间，使试样轴心与两极中心重合。 5.5通电，调节变阻器，使电流符合表1的规定。 5.6按表1的规定选好电位针，置于试样W×L面上，对挤压试样，应置于平行挤压方向的面上，压力以毫伏计稳定为准。 5.7分别迅速测量两个WXL面上电位针间电压降值，避免试样受热而影响电阻值，然后取算术平均值来计算电阻率。
6结果计算
电阻率按公式（1）计算：
Ubw ILu
(1)
p
式中: p U 一一电位针间电压降，单位为毫伏（mV);
电阻率，单位为微欧·米（μQ·m);
-通过试样的电流，单位为安（A); 试样厚度，单位为毫米（mm）；试样宽度，单位为毫米（mm）;
一
W
Lu 电位针间距离，单位为毫米（mm）。
3
