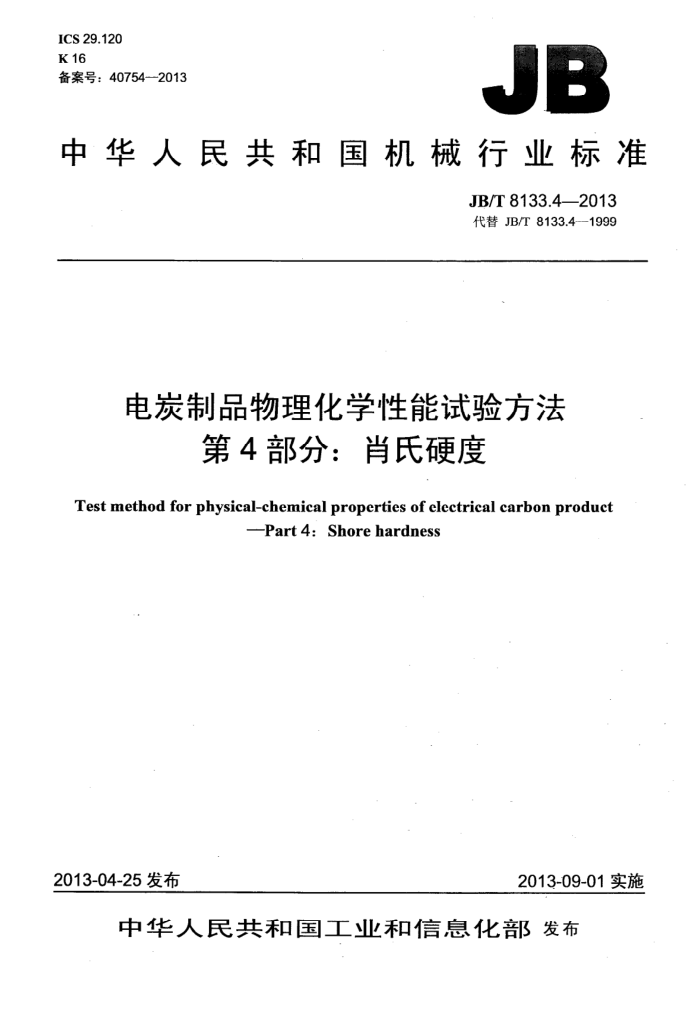

ICS 29.120 K 16 备案号：407542013
中华人民共和国机械行业标准
JB/T 8133.42013 代替 JB/T 8133.4--1999
电炭制品物理化学性能试验方法
第4部分：肖氏硬度
Test method for physical-chemical properties of electrical carbon product
Part 4: Shore hardness
2013-04-25发布
2013-09-01实施
中华人民共和国工业和信息化部发布 JB/T 8133.42013
目 次
前言 1 范围 2 规范性引用文件 3 试验仪器 4 试验条件..
1
中心中中中中心
.
+
.
试验步骤。
5
t+--t--
.+++++...+.+... JB/T 8133.4—2013
前 言
JB/T8133《电炭制品物理化学性能试验方法》分为17个部分：
第1部分：试样加工技术规定；一第2部分：电阻率; -第3部分：洛氏硬度；第4部分：肖氏硬度；第5部分：刷体与软接线联接处的联接电阻；第6部分：电刷软接线的脱出拉力；
第7部分：抗折强度；第8部分：抗压强度；第9部分：抗拉强度；第10部分：径向抗压强度；第11部分：炭柱常态电阻及变形；第12部分：炭柱热态电阻；第13部分：炭柱机械强度；第14部分：体积密度；第15部分：气孔率； -第16部分：硫含量；第17部分：灰分含量。
本部分为JB/T8133的第4部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分代替JB/T8133.4-1999《电炭制品物理化学性能试验方法 肖氏硬度》,与JB/T 8133.4
1999相比主要技术变化如下：
-增加了封面、前言；将部分标准中的“标准”一词全部改为“部分”； -原标准中第2章“引用标准”改为“规范性引用文件”并采用新版本。
本部分由中国机械工业联合会提出。 本部分由机械工业电炭标准化技术委员会（CMIF/TC26）归口。 本部分起草单位：哈尔滨电碳研究所、成都中超碳素科技有限公司、邢台驰宇电碳有限责任公司。 本部分主要起草人：刘坤惠、侯玉杰、尹斌、薛红、刘桂香。 本部分所代替标准的历次版本发布情况为：
JB/T 8133.4-1995,JB/T 8133.4--1999.
II JB/T 8133.4--2013
电炭制品物理化学性能试验方法
第4部分：肖氏硬度
范围
1
JB/T8133的本部分规定了电炭制品肖氏硬度试验方法。 本部分适用于电刷及其他炭石墨制品的肖氏硬度试验。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
JB/T8133.1—2013电炭制品物理化学性能试验方法第1部分：试样加工技术规定
3试验仪器
3.1C2型肖氏硬度计或同类装置。
重锤及附件应为： a）质量，2.2g×（1土5%）。 b）外径，$5.94 +o.013 mm。 c）全长，20.7mm~～~21.4mm。 d）重锤对管子的间隙，管子上口为0.19mm～0.31mm，管子下口为0.04mm～0.08mm e）重锤下落高度，251.210mm。 f）重锤端为一颗金刚石，呈椭圆形，嵌在锥头锥形孔中，锤头为含碳量1.2%的经水淬的钻杆，
且为嵌上金刚石后经淬硬并回火的钻杆。在接触面上测量，金刚石的曲率半径为 1.32 mm× (1土5%），实测弧长为0.61mm。
3.2游标卡尺，分度值为0.02mm。 3.3游标万能角度尺。
4试验条件
4.1试前用无绒的软布擦去工作台上的灰尘及脏物，保持台面干净。 4.2用参考样品检查校准仪器。 4.3试样表面应光滑，压制表皮应去掉，不得有缺陷、污物、沙粒和其他外来杂物。 4.4肖氏硬度可在毛坏上测定或在按JB/T8133.1的要求加工成两个平行面的其他尺寸的试样上测定。 半成品毛坏每面测5点，可将两组10个读数中每组最低的读数忽略不计，取其余8个读数的算术平均值为试样的肖氏硬度值。 4.5重锤冲击的方向平行于模压制品的压力方向，垂直于挤压制品的轴线方向。
1
JB/T 8133.4 -2013
试验步骤
5
5.1 试样置于工作台上，将管子降低，接触到试样并压紧。 5.2释放冲锤，读出回跳高度，即为肖氏硬度值。 5.3．升起管子，将试样取出，进行另一点试验。
