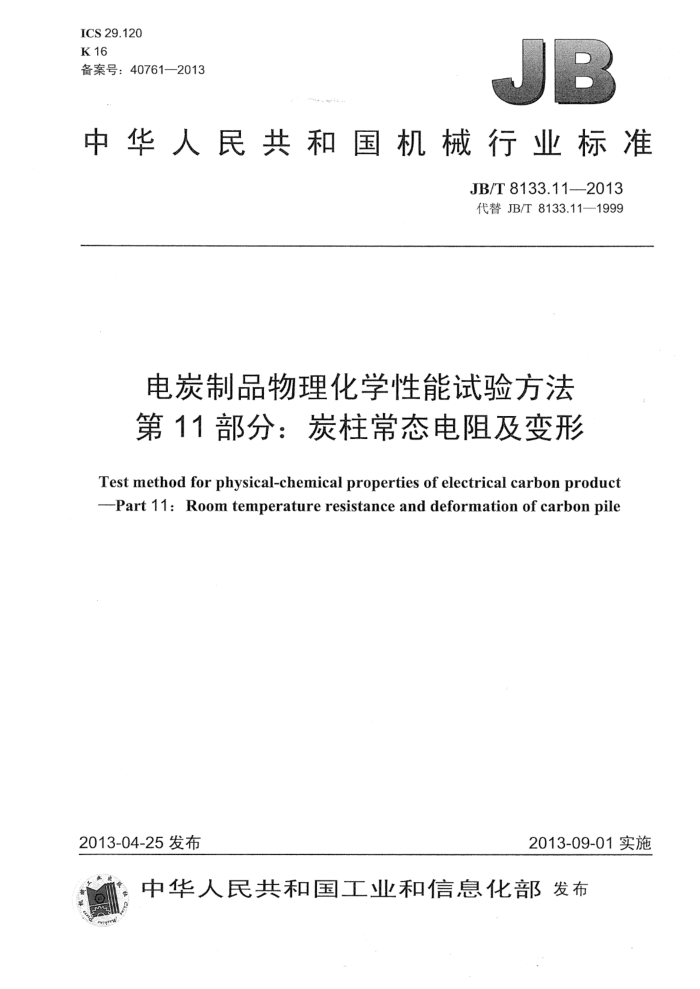

ICS 29.120 K16 备案号：407612013
中华人民共和国机械行业标准
JB/T8133.11--2013 代替JB/T8133.11-1999
电炭制品物理化学性能试验方法第11部分：炭柱常态电阻及变形
Test method for physical-chemical properties of electrical carbon product Part 11: Room temperature resistance and deformation of carbon pile
2013-09-01实施
2013-04-25发布
中华人民共和国工业和信息化部发布 JB/T8133.11-2013
目 次
前言范围.
..I1
1
............................
2 试验仪器 3试验条件 4 试验步骤.. 5结果计算. 图1专用P型炭柱常态电阻及变形试验装置及接线原理图
....................................
..........................................
...........+....................
.---.--.. JB/T8133.11—2013
前言
JB/T8133《电炭制品物理化学性能试验方法》分为17个部分：
第1部分：试样加工技术规定；一第2部分：电阻率；第3部分：洛氏硬度；第4部分：肖氏硬度；第5部分：刷体与软接线联接处的联接电阻；第6部分：电刷软接线的脱出拉力；第7部分：抗折强度； -第8部分：抗压强度；第9部分：抗拉强度：第10部分：径向抗压强度：第11部分：炭柱常态电阻及变形； -第12部分：炭柱热态电阻；第13部分：炭柱机械强度：第14部分：体积密度；第15部分：气孔率；第16部分：硫含量；第17部分：灰分含量。
本部分为JB/T8133的第11部分。 本部分按照GB/T1.1-2009给出的规则起草。 本部分代替JB/T8133.111999《电炭制品物理化学性能试验方法炭柱常态电阻及变形》，与JB/T
8133.111999相比主要技术变化如下：
增加了封面、前言；将部分标准中的“标准”词全部改为“部分” 更正了原标准中第2章、第5章中的不准确表述。
本部分由中国机械工业联合会提出。 本部分由机械工业电炭标准化技术委员会（CMIF/TC26）归口。 本部分标准起草单位：哈尔滨电碳研究所。 本部分主要起草人：李婉秋、颜景群、刘桂香。 本部分所代替标准的历次版本发布情况为：
-JB/T8133.11-1995.JB/T8133.11—1999.
II JB/T8133.11--2013
电炭制品物理化学性能试验方法第11部分：炭柱常态电阻及变形
1范围
JB/T8133的本部分规定了炭柱常态电阻及变形试验方法。 本部分适用于P型炭柱常态电阻及变形试验。
2试验仪器
专用P型炭柱常态电阻及变形试验装置如图1所示。
9-
m
T
载荷；2—下接触银环；3-绝缘支柱；4—炭柱；5—上接触银环； 6—带连杆黄铜帽：7-调节螺钉；8——百分表：9信号灯。 图1专用P型炭柱常态电阻及变形试验装置及接线原理图
试验仪器应符合以下要求：
磁电系电压表（内阻为1000QV以上），量程0V～3V，0V～15V，准确度等级不低于0.5 级；磁电系毫安表，量程0mA～250mA，准确度等级不低于0.5级；变阻器；游标卡尺，分度值为0.02mm；水平仪； JB/T8133.11---2013
直流电源。
3试验条件
3.1炭柱外观及外形尺寸均应符合技术条件规定。 3.2上下银环表面应清洁、平整，无表面缺陷。 3.3常态电阻试验电流为0.1A。 3.4P-1型、P-2型炭柱试验时，载荷均为0.196N和9.800N，P-5型炭柱试验时，载荷为0.294N和 11.760 N. 3.5施加于炭柱上的小载荷重量，等于上接触银环及带金属连杆铜帽重量之和，大载荷重量包括小载荷重量。
4试验步骤
4.17 检查炭柱外观及尺寸。 4.2用酒精清擦上、下银环表面和各电气触点，并调整仪器装置的水平。 4.3清除炭柱各片表面灰尘及脏物。 4.4按第2章中的图1接好线路。 4.5上、下银环间放一炭电阻片，施加大载荷，调节电流为0.1A，测量接触电阻，取三次结果的算术平均值。 4.6将检查好的炭柱穿在试验装置的套座上，吹去尘物，放置平整均匀。 4.7 将套座倒置，把炭柱套在带有下接触银环的试验装置支柱上，炭柱各片应平整均匀接触良好。 4.8在炭柱上施加大载荷（包括上接触银环及带金属连杆铜帽的重量）。 4.9借助于变阻器调整试验电流，测量在规定大载荷下炭柱的电压。 4.10切断电源，转动螺钉，下降百分表至螺钉尖与铜帽端面接触为止（借助于指示灯发亮），记下百分表示值（L）。 4.11反方向转动调节螺钉至适当的位置。 4.12 轻轻卸载至技术条件规定的最小载荷，调节电流值，测量在小载荷下炭柱的电压，然后断开电源。 4.13车 转动螺钉，下降百分表至螺钉尖与铜帽端面接触为止（借助于指示灯发亮），记下百分表示值 (L2)。 4.14 升高百分表，卸掉载荷，松弛和转动炭柱各片间接触位置，按4.8～4.14重复试验两次。常态电阻及变形取三次试验结果的算术平均值。
5结果计算
5.1大载荷下炭柱常态电阻按公式（1）计算：
U. I
R1
(1)
式中： R1-大载荷下炭柱常态电阻值，单位为欧（Q）； Ui-大载荷下炭柱常态电压值，单位为伏（V); I—试验电流，单位为安（A）。
5.2小载荷下炭柱常态电阻按公式（2）计算：
2 JB/T8133.11-2013
U2
(2)
R2
式中： R2—小载荷下炭柱常态电阻值，单位为欧（Q)； U2-小载荷下炭柱常态电压值单位为伏（V） I—试验电流，单位为安（A）。
5.3 炭柱变形值按公式（3）计算：
AL=L2-L1
(3)
式中： AL- 一炭柱变形值，单位为毫米（mm）； L—一在大载荷下测量炭柱时百分表示值，单位为毫米（mm）； L2在小载荷下测量炭柱时百分表示值，单位为毫米（mm）。
5.4允许从炭柱常态电阻中减去接触电阻。 中华人民共和国
