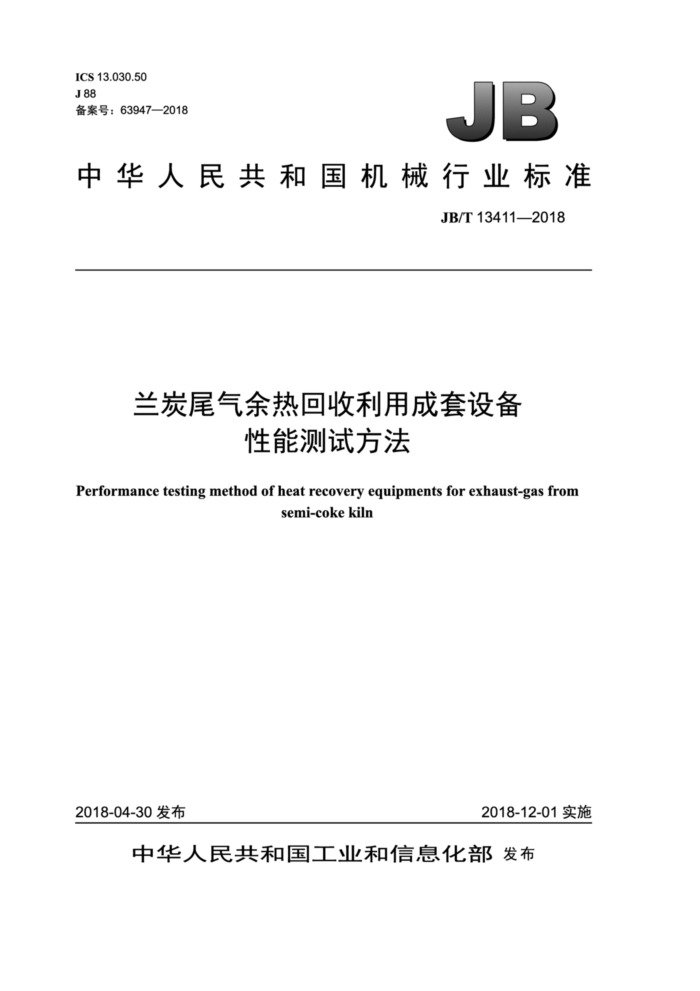

ICS 13.030.50 J88 备案号：63947—2018
JB
中华人民共和国机械行业标准
JB/T 13411—2018
兰炭尾气余热回收利用成套设备
性能测试方法
Performance testing method of heat recovery equipments for exhaust-gas from
semi-coke kiln
2018-04-30 发布
2018-12-01 实施
中华人民共和国工业和信息化部 发布 中华人民共和国
机械行业标准
兰炭尾气余热回收利用成套设备
性能测试方法 JB/T 13411-2018
*
机械工业出版社出版发行北京市百万庄大街22号邮政编码：100037
*
210mm×297mm·1.25印张·36千字
2018年12月第1版第1次印刷
定价：21.00元
*
书号：15111·15039 网址：http：//www.cmpbook.com 编辑部电话：（010）88379399 直销中心电话：（010）88379399
封面无防伪标均为盗版
版权专有 侵权必究 JB/T 13411—2018
目 次
前言.. 范围 2规范性引用文件 3术语和定义 4测试条件. 4.1总则... 4.2测试前的必要条件 4.3测试的保证条件. 5各方责任。 6 数据计算... 6.1 兰炭尾气锅炉进气量 6.2 兰炭尾气锅炉热效率 6.3 余热回收利用成套装置热效率 6.4 综合厂用电率. 6.5 汽轮机热耗率. 测量仪器和测量方法. 7.1 温度测量. 7.2 压力测量.. 7.3 流量测量... 8 修正方法.. 8.1 兰炭尾气锅炉热效率的修正 8.2 汽轮机测试结果的修正， 8.3 成套装置热效率的修正测试报告.
III
1
7
9
9.1 测试报告内容. 9.2 测试报告形式. 附录A（资料性附录） 测点清单 A.1 温度测点 A.2 压力测点， A.3 流量测点， A.4 其他测点附录B（资料性附录） 测试数据记录表附录C（资料性附录) 工况确认单附录D（资料性附录） 主要测试数据汇总表
10
1O
12
13
表A.1 温度测点清单表 A.2 压力测点清单表A.3 流量测点清单
9
10
I JB/T13411—2018
表A.4 其他测点清单，表 B.1 测试数据记录表表 C.1 工况确认单表 D.1 主要测试数据汇总表
...10 ...11 .12 ..13
II JB/T 13411—2018
前 言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由机械工业环境保护机械标准化技术委员会（CMIF/TC7）归口。 本标准起草单位：中国能源建设集团陕西省电力设计院有限公司、浙江大学能源工程学院、哈尔滨
锅炉厂有限责任公司、中国能源建设集团湖南省电力设计院有限公司、杭州锅炉集团股份有限公司、杭州杭锅能源投资管理有限公司、中信重工机械股份有限公司、陕西冶金设计院、西安交通大学能源与动力工程学院、南京凯盛开能环保能源有限公司、杭州中能汽轮动力有限公司、重庆大学动力工程学院、 苏州德兰能源科技股份有限公司、江苏太湖锅炉股份有限公司、浙江西子联合工程有限公司。
本标准主要起草人：屈克、范增社、郑红梅、 高翔、 张彦军、张力、付宁文、陆宏、彭岩、薛选平、 车得福、宋纪元、徐俊杰、刘朝、袁敏、陈小康、薛军、沈杰、顾利平、王宏生、张芳芳、陈静。
本标准为首次发布。
II JB/T 13411—2018
兰炭尾气余热回收利用成套设备性能测试方法
1范围
本标准规定了兰炭企业尾气余热回收利用成套设备性能测试方法的术语和定义、测试条件、各方责任、数据计算、测量仪器和测量方法、修正方法和测试报告。
本标准适用于兰炭企业利用兰炭尾气采用直接燃烧方式，新建、扩建、改建高温高压及以下参
数、单机容量在125MW以下的用于发电或供热的余热回收利用成套装置（以下简称余热回收利用成套装置）。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 755 5旋转电机定额和性能 GB/T 8117.2 汽轮机热力性能验收试验规程 第2部分：方法B各种类型和容量的汽轮机宽准
确度试验
GB/T10184 电站锅炉性能试验规程 DL/T5437 7火力发电建设工程启动试运及验收规程
3术语和定义
下列术语和定义适用于本文件。
3.1
兰炭尾气 exhaust-gas from semi-cokekiln 炭化炉内，以不粘煤、弱粘煤、长焰煤等为原料，在温度750℃以下进行中低温干馏生产兰炭的过
程中，除自用后对外排放的具有一定热值的废气。 3.2
余热回收利用成套装置 置 heat recovery equipment 以兰炭尾气为燃料，将其化学能转化为电（热）能的成套装置。 注：余热回收利用成套装置由兰炭尾气锅炉（蒸汽发生装置）+汽轮机发电机组以及配套的辅助系统构成。
3.3
关口电量 electric quantity at gateway 发电企业与电网经营企业之间进行电能结算的计量设备所计量到的电量。
4测试条件
4.1总则
4.1.1余热回收利用成套装置的性能测试宜在投运后3～6个月内进行；对于有对外供热的余热回收利用成套装置，则宜在供热期内进行性能测试。
1 JB/T 13411—2018
4.1.2 需要进行性能测试的余热回收利用成套装置，应在合同或技术协议中明确，便于设备设计时考虑性能测试的测点布置和预留测点孔。 4.1.3为提高余热回收利用成套装置性能测试精度，可进行主要设备的单台设备性能试验，汽轮机性能试验应符合GB/T8117.2的规定，兰炭尾气锅炉性能试验应符合GB/T10184的规定，发电机性能试验应符合GB/T755的规定。 4.2测试前的必要条件 4.2.1余热回收利用成套装置：
主、辅机工作正常、稳定；汽水系统应严密、无泄漏；烟风系统应消除不应有的泄漏热控表计齐全，校验合格，指示准确：火灾探测自动报警装置及消防系统已建成，经验收合格，且投入使用；有毒、有害、危险、可燃气体泄漏探测自动报警装置已建成，经验收合格，且投入使用；已与其他非测试系统隔离。
4.2.2 兰炭尾气收集和输送系统：
上游煤化工企业兰炭生产正常，兰炭尾气输送管道应严密、无泄漏且接地可靠；兰炭尾气收集系统及加压风机运行正常、稳定；兰炭尾气的流量和压力应分别达到兰炭尾气锅炉额定进气量及燃烧器额定进气压力的要求；兰炭尾气输送管道的冷凝液排放系统运行正常、稳定；一兰炭尾气输送管道的放散装置整定、调试合格。
4.2.3 预备性测试：
正式测试前，需检查测试装备和仪器、按正式测试项目及要求进行一次预备性测试；预备性测试各方对测试数据或结果无异议时，该测试数据或结果可作为正式测试的一部分。
4.3测试的保证条件 4.3.1运行方提供的保证条件：
-性能测试前，余热回收利用成套装置应连续正常运行72h以上：正式测试前，应维持预定的负荷3h以上；兰炭尾气锅炉补给水满足兰炭尾气锅炉给水品质及水量的要求。
4.3.2 2测试中保证安全运行的条件：
兰炭尾气压力不高于兰炭尾气锅炉最高进气压力且不低于兰炭尾气锅炉最低进气压力的1.1倍。 兰炭尾气温度不高于60℃。 有毒、有害、危险、可燃气体泄漏探测自动报警装置应投入使用。如遇报警，应立即中止测试。
5各方责任
运行方责任：
负责达到性能测试中的保证条件；协助测试工作并执行隔离操作；协助记录数据；负责测试的调度安排和申请；负责测试中运行安全及事故处理；一提供调度、运行负责人通信联络方式。
2
