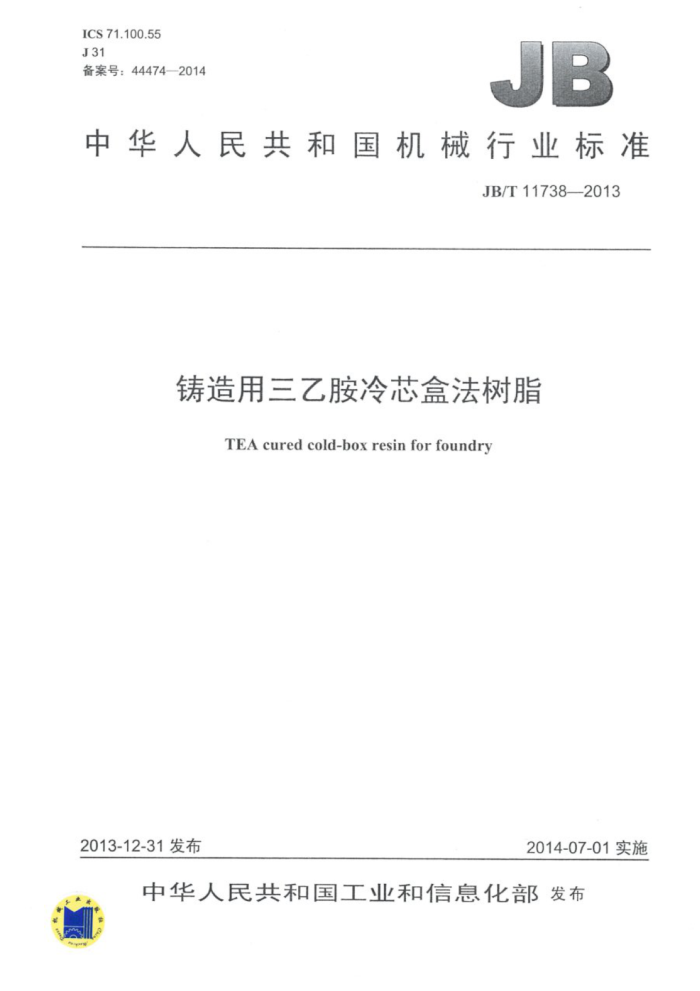

ICS71.100.55 J31 备案号：44474—2014
JB
中华人民共和国机械行业标准
JB/T11738—2013
铸造用三乙胺冷芯盒法树脂
TEAcuredcold-boxresinforfoundry
2013-12-31发布
2014-07-01实施
中华人民共和国工业和信息化部发布 JB/T 117382013
目 次
前言范围.
1
1
2 规范性引用文件， 3术语和定义 4分类和牌号 4.1分类. 4.2牌号. 5技术要求. 6试验方法. 7检验规则. 7.1取样. 7.2 供方检验
7.3 复检 8 包装、标志、运输和贮存 8.1 包装 8.2 标志. 8.3 运输， 8.4 贮存附录A（规范性附录）常温抗拉(抗弯)强度的测定方法 A.1 试剂和材料 A.2 装置 A.3 试样的制备和保存 A.4 强度的测定， A.5 结果的表述， A.6 允许误差. 表1 铸造用三乙胺冷芯盒法树脂按使用条件分类表2 铸造用三乙胺冷芯盒法树脂的理化性能要求表3 铸造用三乙胺冷芯盒法树脂的混合料试样常温性能要求表4 测定方法表A.1 强度测定的制样条件
- JB/T11738—2013
前 言
本标准按照GB/T1.1一2009给定的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国铸造标准化技术委员会（SAC/TC54）归口。 本标准负责起草单位：苏州兴业材料科技股份有限公司、无锡市三峰仪器设备有限公司。 本标准参加起草单位：珠海市斗门福联造型材料实业有限公司、沈阳铸造研究所、江铃汽车股份有
限公司铸造厂、宁国市宁星耐磨材料有限公司、一汽铸造有限公司。
本标准主要起草人：马晓锋、王锦程、薛江、谢树忠、谭锐、徐万里、朱万军、吴景峰。 本标准为首次发布。
II JB/T11738—2013
铸造用三乙胺冷芯盒法树脂
1范围
本标准规定了铸造用三乙胺冷芯盒法树脂的术语和定义、分类和牌号、技术要求、试验方法和检验规则，以及包装、标志、运输和贮存。
本标准适用于铸造用三乙胺冷芯盒法制芯（型）用树脂。
规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T265 石油产品运动粘度测定法和动力粘度计算法 GB/T 601 化学试剂标准滴定溶液的制备 GB/T 2684 铸造用砂及混合料试验方法 GB/T 2794 胶粘剂粘度的测定单圆筒旋转粘度计法 GB/T 4472 化工产品密度、相对密度的测定 GB/T 5611 铸造术语 GB/T 6283 化工产品中水分含量的测定 卡尔·费休法（通用方法） GB/T66782003 化工产品采样总则 GB/T 6680 2003 液体化工产品采样通则 GB/T 6682 分析实验室用水规格和试验方法 GB/T 8170 数值修约规则与极限数值的表示和判定 GB/T 12009.4 多亚甲基多苯基异氰酸酯中异氰酸根含量测定方法 GB/T15223 塑料 液体树脂 用比重瓶法测定密度 GB/T 25138 检定铸造粘结剂用标准砂 HG/T2622 酚醛树脂中游离甲醛含量的测定 HG/T 2765.4 蓝胶指示剂、 变色硅胶和无钴变色硅胶
3 术语和定义
GB/T5611界定的以及下列术语和定义适用于本文件，
3.1
铸造用三乙胺冷芯盒法树脂 TEAcuredcold-boxresinforfoundry 在室温下吹入三乙胺等叔胺类催化剂气体，使双组分黏结剂的酚醛树脂和聚异氰酸酯交联成固态的
氨基甲酸酯，从而使砂芯（型）硬化的冷芯盒用树脂。
4分类和牌号
4.1分类
铸造用三乙胺冷芯盒法树脂按使用条件不同分类及分类代号见表1。
- JB/T11738—2013
表3 铸造用三乙胺冷芯盒法树脂的混合料试样常温性能要求
序号 1.1 1.2 常温抗拉强度 24 h 常湿
项 目
SL I -P+SLI-P SL I -K+SL II -K SL I -G+SLII-G
瞬时
≥0.8 ≥1.6 ≥2.0 ≥1.0
≥1.0 ≥1.8 ≥2.2 ≥1.3
≥1.2 ≥2.0 ≥2.2 ≥1.2
-
MPa 24h高干
1.3 1.4 2 3 注1：24h常湿： 室温20℃±2℃；相对湿度（60±5）%的试验条件。 注2： 24h高干：玻璃干燥器下层放入新的或经烘干的变色硅胶，温度控制在20℃土2℃， 相对湿度≤40%的试验
24h高湿
发气量 mL/g 常温抗弯强度 MPa
根据用户要求协商确定根据用户要求协商确定
条件。 注3： 24h高湿：玻璃干燥器下层放入水，水面与隔板不得接触，温度控制在20℃士2℃， 相对湿度≥95%的试验
条件。
6 试验方法
6.1 除非另有说明，在分析中仅使用确认为分析纯的试剂和符合GB/T6682所规定的三级水。所用标准溶液均按GB/T601规定制备。 6.2 检验结果的数值修约按GB/T8170的规定执行。 6.3 本标准采用的测定方法按表4执行。
表4 测定方法测定方法目测
序号 1
名称外观
执行标准
备注
GB/T4472，测定温度条件为25℃± 0.1℃ GB/T15223，测定温度条件为25C± 0.1℃ GB/T2794，测定温度条件为25℃± 0.1℃
密度计
2
密度
比重瓶法
仲裁
旋转黏度计
黏度
3
平氏毛细管黏度计 GB/T265， 测定温度条件为25℃土 仲栽
0.1℃ HG/T 2622 GB/T12009.4中规定的方法B GB/T 6283 GB/T 2684, ，测定温度条件为850℃ 见附录A
游离甲醛异氰酸根水分发气量
化学滴定法化学滴定法化学滴定法
4 5 6 7 8
一一
常温抗拉（抗弯）强度
3 JB/T11738——2013
7检验规则
7.1取样 7.1.1批次的划分
同一次反应釜生产的树脂作为一个批号。 7.1.2取样方法 7.1.2.1采样按GB/T6680—2003中7.1规定的方法执行。 7.1.2.2采样单元数应符合GB/T6678一2003中7.6.1的规定，采样数量不少于500mL。 7.1.2.3将所取样品混匀，装入清洁干燥的塑料瓶内密封。 7.2 2供方检验
铸造用三乙胺冷芯盒法树脂出厂前需检验，检验结果应符合本标准技术要求的规定。 7.3复检 7.3.1需方可根据本标准进行检验，如检验结果中任一项指标不合格时，应在同批产品中重新加倍抽样进行复检。 7.3.2复检结果仍不合格时，由供需双方协商解决或委托仲裁机构裁定，仲裁机构由双方协商选定。
3包装、标志、运输和贮存
8
8.1 1包装
铸造用三乙胺冷芯盒法树脂用铁桶或塑料桶包装。 8.2标志 8.2.1供方发货要附有产品质量证明书，质量证明书应包括：主要技术指标、检验员核签等。 8.2.2包装桶上应标记产品名称、牌号、生产日期及有效期、批号、净重、本标准编号、生产厂名、 厂址等。 8.3运输
铸造用三乙胺冷芯盒法树脂运输时应注意防潮、防水、防晒、防火、防碰撞、密闭贮存。 8.4贮存 8.4.1铸造用三乙胺冷芯盒法树脂应贮存在阴凉、通风、干燥的室内，存放温度不应超过40℃，远离水源、火源、热源，做好防冻措施。 8.4.2 铸造用三乙胺冷芯盒法树脂自生产之日起有效贮存期为6个月。
4 JB/T117382013
附录A （规范性附录）
常温抗拉(抗弯)强度的测定方法
A.1 试剂和材料
A.1.1 标准砂：应符合GB/T25138的规定。 A.1.2 三乙胺：含量≥99.5%。 A.1.3 变色硅胶：应符合HG/T2765.4的规定。 A.1.4 压缩空气：压力0.6MPa~0.8MPa，露点≤-20℃。
A.2 装置 A.2.1 容器：普通一次性塑料杯。 A.2.2 台秤：3kg，分度值为1g。 A.2.3 天平：100g，分 分度值为0.01g。 A.2.4 温湿度计。 A.2.5 玻璃干燥器：240mm。 A.2.6 树脂砂混砂机，容量2kg。 A.2.7 型砂强度试验机，精度士2.5%。 A.2.8 冷芯盒射芯机。 A.2.9 “8”字形抗拉标准试样模具（“8”字形试样尺寸符合GB/T2684的规定，模具材质为金属材料)。 A.2.10 长条形抗弯标准试样模具（长条形试样尺寸符合GB/T2684的规定，模具材质为金属材料）。 A.3 试样的制备和保存 A.3.1 试验条件
砂温20℃±2℃；室温20℃±2℃；相对湿度（60±5）%。 A.3.2 混合料的制备
称取2000g（精确到1g）标准砂（A.1.1)，倒入树脂砂混砂机（A.2.6）的搅拌锅内。起动树脂砂混砂机（A.2.6)，将称好的16g组分I均匀倒入搅拌锅内，搅拌90S；再将称好的16g组分ⅡI均匀倒入搅拌锅内，继续搅拌90s后出砂。 A.3.3制样
将“8”字形抗拉标准试样模具（A.2.9）或长条形抗弯标准试样模具（A.2.10）安装在射芯机模具安装板上，打开接入冷芯盒射芯机的压缩空气（A.1.4)，将混好的混合料装入砂斗，按表A.1中的制样条件制作标准试样，试样应在混砂开始15min内成型完毕。
