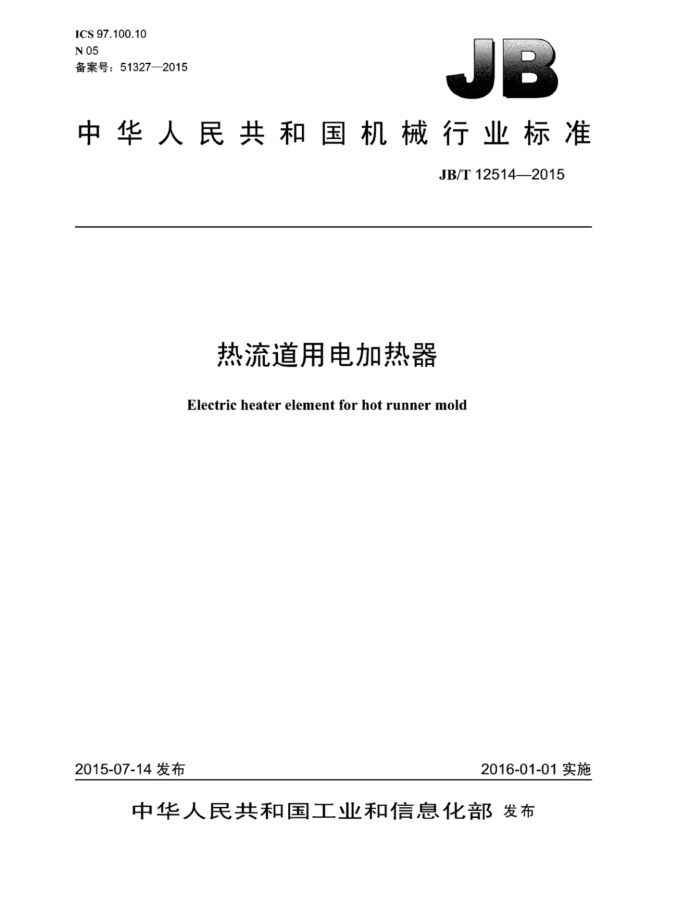

ICS97.100.10 N05 备案号：51327—2015
中华人民共和国机械行业标准
JB/T12514—2015
热流道用电加热器
Electric heater element for hot runner mold
2015-07-14发布
2016-01-01实施
中华人民共和国工业和信息化部发布 中华人民共和 国
机械行业标准热流道用电加热器 JB/T12514—2015
中
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
+
210mm×297mm·1印张·32千字 2016年2月第1版第1次印刷
定价：18.00元
*
书号：15111·12947 网址：http：//www.cmpbook.com 编辑部电话：（010）88379399 直销中心电话： （010)88379693
封面无防伪标均为盗版
版权专有 侵权必究 JB/T12514—2015
目 次
前言范围
1
1 2 3 术语和定义
规范性引用文件.
4产品分类及产品标记..
技术要求. 6 试验方法.
5
6
检验规则.. 8标志、包装、运输和贮存附录A（资料性附录） 电加热器典型结构图、截面图
7
10
411
图1 电加热器电源导线与外壳的冷态泄漏电流测量电路图2 电加热器电源导线与热电偶引出线的冷态泄漏电流测量电路图3 工作温度下电加热器电源导线与外壳的热态泄漏电流测量电路图4 工作温度下电加热器电源导线与热电偶引出线的热态泄漏电流测量电路图A.1 螺旋弹簧式电加热器结构图A.2 套筒式电加热器结构.. 图A.3 管圈式电加热器结构图A.4 电加热器发热体截面
11
11 12 12
表1 热电偶引出线绝缘层颜色表2 成形内径的极限偏差表3 外壳单边壁厚表4发热体横截面尺寸的极限偏差表5电源导线的标称截面积表6额定功率的允许偏差.. 表7绝缘耐压试验电压，表8施加的负载和扭矩. 表9 控温热电偶的允差、 表10 检验项目
9 JB/T12514—2015
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国仪表功能材料标准化技术委员会（SAC/TC419）归口。 本标准负责起草单位：乐清市华东仪表厂、重庆材料研究院有限公司。 本标准参加起草单位：广东省东莞市质量技术监督标准与编码所、上虞永昊精密电热器件有限公司。 本标准主要起草人：吴兴华、吴奔、何伦英、戴祖辰、谭庆培、杜亦兵、吴利娟本标准为首次发布。
II JB/T12514—2015
热流道用电加热器
1范围
本标准规定了热流道用电加热器的术语和定义、分类、标记、技术要求、试验方法、检验规则及标志包装、运输和贮存。
本标准适用于制造热流道用电加热器（以下简称电加热器），也适用于制造类似用途的加热环境场合的电加热器。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T1804一2000一股公差未注公差的线性和角度尺寸的公差 GB4706.1一2005家用和类似用途电器的安全第1部分：通用要求 GB/T16701一2010贵金属、廉金属热电偶丝热电动势测量方法 JB/T2379金属管状电热元件
3术语和定义
JB/T2379界定的以及下列术语和定义适用于本文件。
3.1
热流道用电加热器electric heater elementfor hot runnermold 以金属为外壳，合金电热丝作为发热体，管内含有（或不含有）热电偶：在一端或两端具有引出线：
在金属管内填装密实的氧化镁以固定合金丝、热电偶丝（或不带电热偶丝），专门应用于塑料加工过程中热流道加热的器件。 3.2
电加热器工作温度系数electricheatertemperature factor 电加热器在工作温度下的电阻值与室温时电阻值的比值
3.3
外形高度heightofcontour 电加热器弯曲成形后的外形高度，是表示电加热器发热长度的重要参数。
3.4
螺旋弹簧式电加热器spiral springelectricheater 把直条形管状加热体绕制成螺旋弹簧形状的加热器。代号为H。
3.5
套筒式电加热器electric heaterwith sleeve 在螺旋弹簧式电加热器的内、外径上分别增加一个或仅在外径上增加一个管状套筒的加热器。代号
为T。
1 JB/T12514—2015
3.6
管圈式电加热器electricheaterwithtube 以两端出线的直条状加热体绕制成弹簧形状，然后在其外表配有可调节径向尺寸的保护套的加热
器。代号为G。
4产品分类及产品标记
4.1产品分类
产品按结构不同分为螺旋弹簧式电加热器，套简式电加热器，管圈式电加热器三类，电加热器典型
结构图、截面图参见附录A。亦可根据供、需双方需求，选用不同类别的电加热器。 4.2产品标记
内径30mm外形高度80mm，导线长度1000mm发热体截面3.5mm×3.5mm，电压220V，功率600W，内带K型热电偶，引出导线带屏蔽层的螺旋弹簧式电加热器，其标记为：
30X80-H-220/600-3.5X3.5-K-1000-P
标记中各要素的含义如下： 30一内径尺寸为30mm； 80 外形高度为80mm； H一一电加热器类别（螺旋弹簧式H、套简式T、管圈式G）： 220/600额定电压为220V，额定功率为600W； 3.5×3.5一发热体截面尺寸，长为3.5mm，宽为3.5mm； K热电偶型号（K型、J型、E型）； 1000 导线长度为1000mm； P 引出导线带金属屏蔽层（不带金属屏蔽层而带硅胶编织套管则不标“P”）。
5技术要求
5.1外观 5.1.1电加热器经抛光或喷砂处理的表面颜色、光泽应均匀。不应有显著的机械伤痕或者局部膨胀。 弯曲处不应有明显的皱纹、凹凸等现象。 5.1.2金属屏蔽层或硅胶编织套管不应有断丝、扎头，金属屏蔽层或硅胶编织套管与电加热器连接应牢固。 5.1.3 热电偶引出线绝缘层颜色应符合表1的规定。
表1热电偶引出线绝缘层颜色
正极红红红
负极黑棕紫
热电偶型号
K E J
5.1.4 接地线为铜芯线，绝缘层材料为聚四氟乙烯（PTFE），颜色为黄绿双色。
2 JB/T12514—2015
5.2 尺寸 5.2.1 电加热器弯曲成形后，其外形高度和引出端非发热区长度的极限偏差应符合GB/T1804一2000 中表1规定的V公差等级， 5.2.2 电加热器发热体成形内径的偏差应符合表2的规定。
表2 成形内径的极限偏差
单位为毫米
电加热器成形内径（或长、宣 宽）的极限偏差
外形圆形截面矩形截面
≥30.00 0.05
≤20.00 -0.05
>20.00~30.00
0.05 0.20 0.05
0.15
0.25 0.05
-8.05
0.20
0.25
5.2.3 电加热器发热体外壳单边壁厚应符合表3的规定。
表3 外壳单边壁厚
单位为毫米
电加热器发热体横截面尺寸 2.1X1.3,2.2X1.5,2.4X1.6
外壳单边壁厚
≥0.20
3.2X1.8,3.6X1.8
#1.8，2.0，#2.5，#3.0，#4.0
≥0.25或外径的8%（取大值）
3.3X3.3,3.0X3.0,3.2X3.2,4.0X2.0,4.22.2
$4.5，5.0，6.0
≥0.30
3.5X3.5,4.0X4.0, 5.0×5.0,6.0×6.0,7.07.0,8.0×8.0
5.2.4 电加热器发热体横截面尺寸的极限偏差应符合表4的规定。
表4 发热体横截面尺寸的极限偏差
单位为毫米
极限偏差 ±0.10
电加热器发热体横截面尺寸 2.1X1.3,2.2X1.5,2.4×1.6
3.2X1.8, 3.6X1.8 ?1.82.0.2.5.3.0.4.0
±0.15
3.3X3.3,3.0X3.0,3.2X3.2,4.0X2.0,4.2X2.2
4.5，#5.0，6.0
±0.20
3.5X3.5,4.0X4.0, 5.0×5.0.6.0×6.0,7.0×7.0,8.0×8.0
5.2.5 带有热电偶的电加热器，热电偶工作端距发热体发热端距离为（7土2）mm， 发热体发热端距底部距离为（7土2）mm 不带热电偶的电加热器，发热体发热端距底部距离为（7土2）mm 5.2.6 用于电加热器的电源导线为铜芯线，其标称截面积应不小于表5的规定。
表5 电源导线的标称截面积
电加热器的额定电流 A
导线的标称截面积 mm
≤3.0 >3.0~6.0 >6.0~10.0 >10.0~16.0 >16.0~25.0
0.5 0.75 1.0 1.5 2.5
