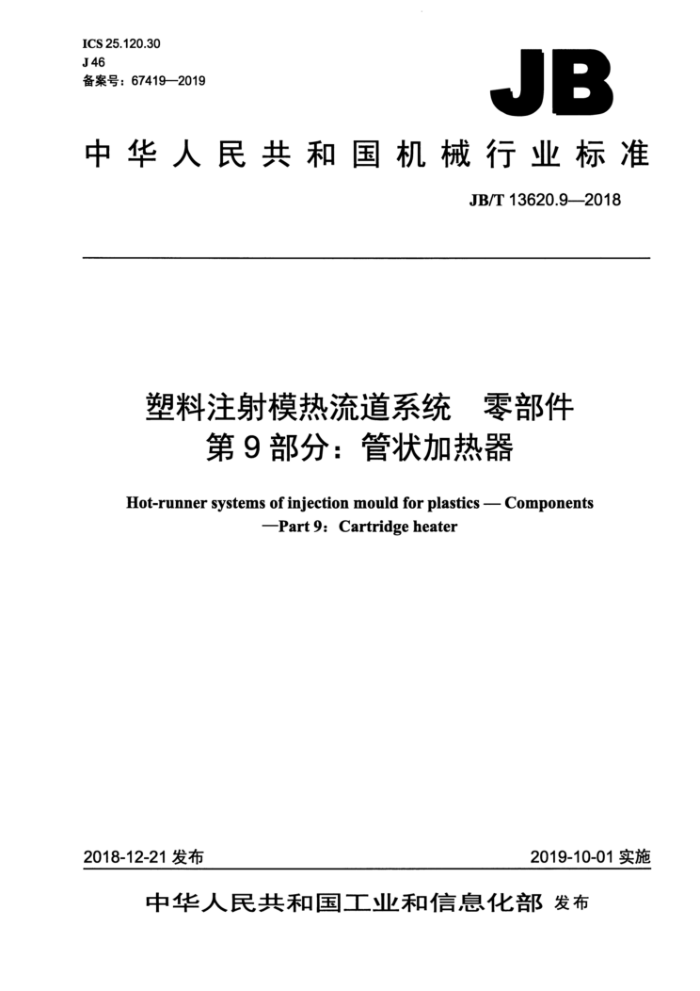

ICS 25.120.30 J 46 备案号：67419—2019
JB
中华人民共和国机械行业标准
JB/T 13620.9—2018
塑料注射模热流道系统 零部件
第9部分：管状加热器
Hot-runner systems of injection mould for plastics - Components
-Part 9: Cartridge heater
2018-12-21 发布
2019-10-01实施
中华人民共和国工业和信息化部 发布 JB/T 13620.9—2018
目 次
前言 1范围
.1
规范性引用文件结构型式与尺寸要求
2 3 4 5 标记
....
c000008000800600000858680000000000050080088060086000080000
图 1 圆形管状加热器图2方形管状加热器... 图3 管状加热器安装槽型式，
800000809000000000009000000080000090000000000000090000900000000000000
3
4
表1圆形管状加热器尺寸规格表2方形管状加热器尺寸规格. 表3管状加热器安装槽尺寸
3
I JB/T 13620.9—2018
前言
JB/T13620《塑料注射模热流道系统 零部件》分为九个部分：
一第1部分：技术条件；一第2部分：热流道板；一第3部分：热喷嘴；第4部分：热流道浇口套；一第5部分：流道板定位环；第6部分：承压垫片；一第7部分：阀针导向套； —第8部分：阀针; 一第9部分：管状加热器。 本部分为JB/T13620的第9部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分由中国机械工业联合会提出。 本部分由全国模具标准化技术委员会（SAC/TC33）归口。 本部分起草单位：深圳市米高科技有限公司、合肥众邦科技开发有限公司、桂林电器科学研究院有
-
-
限公司、宁波乐彩塑业有限公司、厦门万汇隆工贸有限公司、东莞瑞景电器科技有限公司、义乌市经龙模具有限公司。
本部分主要起草人：高成鹏、彭凤春、王冲、乐凯杰、黄孝庆、林金理、龚丽华、杨延锦、左志高、 魏相全。
本部分为首次发布。
II JB/T 13620.9—2018
塑料注射模热流道系统 零部件
第9部分：管状加热器
1范围
JB/T13620的本部分规定了塑料注射模热流道系统中管状加热器的结构型式与尺寸、要求和标记。 本部分适用于塑料注射模热流道系统中的管状加热器。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
JB/T2379—1993金属管状电热元件 JB/T12649—2016塑料注射模热流道系统技术条件 JB/T13620.1塑料注射模热流道系统零部件第1部分：技术条件
3 结构型式与尺寸
3.1管状加热器分为圆形和方形。 3.2圆形管状加热器结构型式如图1所示，尺寸规格见表1。
d
4±1
L;±5
20±2
L±1%L
说明：
-引出棒；端部密封料： -绝缘填充料（氧化镁粉）；
4——合金电热丝； 5—金属管。
1 - 2 3
图1圆形管状加热器表1圆形管状加热器尺寸规格 L mm
d mm
L mm
功率 W 450 450 500
300 350 400
6.5
40 JB/T 13620.92018
表1 圆形管状加热器尺寸规格（续） L mm
L mm
功率W 600 700 750 850 900 1 000 1 050 1 200 1 250 1 300 1 350 1 400 1 450 1 500 1 550 1 600 750 850 1 000 1 200 1 400 1 400 1 450 1 450 1 450 1 500 1 500 1 500 1 550 1 550 1 600 1 600 1 700 1 700 1 800
d mm
450 500 550 600 650 700 750 800 850 900 950 1 000 1 050 1 100 1 150 1 200 300 350 400 450 500 550 600 650 700 750 800 850 900 950 1 000 1 050 1 100 1 150 1 200
6.5
40
6.6
50
2 JB/T13620.9—2018
表1 圆形管状加热器尺寸规格（续）
d mm
L mm 500 550 600 650 700 750 800 850 900 950 1 000 1 050 1 100 1 150 1 200
L mm
功率W 700 750 850 950 1 000 1 100 1 200 1 250 1 350 1 450 1 500 1 600 1 650 1 750 1 800
8.5
40
3.3方形管状加热器结构型式如图2所示，尺寸规格见表2。
B
88 :888
888888
@
8887.
::::
改效
......
B
4±1, L,±5 20±2
L±1%L
说明： 1——引出棒; 2——端部密封料; 3——绝缘填充料（氧化镁粉);
4—合金电热丝; 5——金属管。
图2 2方形管状加热器表2 方形管状加热器尺寸规格 L mm
BXB mm
L mm
功率W 450 550 650 750 800
300 350 400 450 500
40
6×6
3 JB/T13620.92018
表2 2方形管状加热器尺寸规格（续） L mm
功率 W 900 1 000 1 100 1 200 1 300 1 350 1 450 1 550 1 600 1 650 1 700 1 750 1 750 1 800 850 1 000 1 100 1 200 1 300 1 500 1 400 1 500 1 700 1 800
BXB mm
L mm
550 600 650 700 750 800 850 900 950 1 000 1 050 1 100 1 150 1 200 350 400 450 500 550 600 650 700 750 800
6×6
40
8×8
3.4管状加热器在热流道板上的安装槽型式如图3所示，尺寸见表3。
W+8:?
W±0.05
30°
30°
sl
L& 工
0
b)方形管状加热器安装槽
a)圆形管状加热器安装槽
图3 3管状加热器安装槽型式
4 JB/T 13620.9—2018
表3 管状加热器安装槽尺寸
单位为毫米 R 3 3.4 4.1
w 6 6.6 8.2 6 8
H 6.5 6.9 8.5 6.3 8.3
Hi 3.5 2.68 4.4
管状加热器规格
$6.5 $6.6 $8.5 6X6 8X8
一
一
4 要求
4.1 管状加热器的性能要求应符合JB/T2379一1993的规定。 4.2 其他要求应符合JB/T13620.1和JB/T12649一2016的规定。
5 标记
示例1：以符合JB/T13620.9的圆形管状加热器为例，其特征为：圆形管状加热器直径d为6.6mm，长度L为500mm。其
标记为：
管状加热器 JB/T13620.9—6.6-500
示例2：以符合JB/T13620.9的方形管状加热器为例，其特征为：方形管状加热器宽度B为6mm，长度L为500mm。其标
记为：
管状加热器 JB/T13620.9—6X6-500
5
