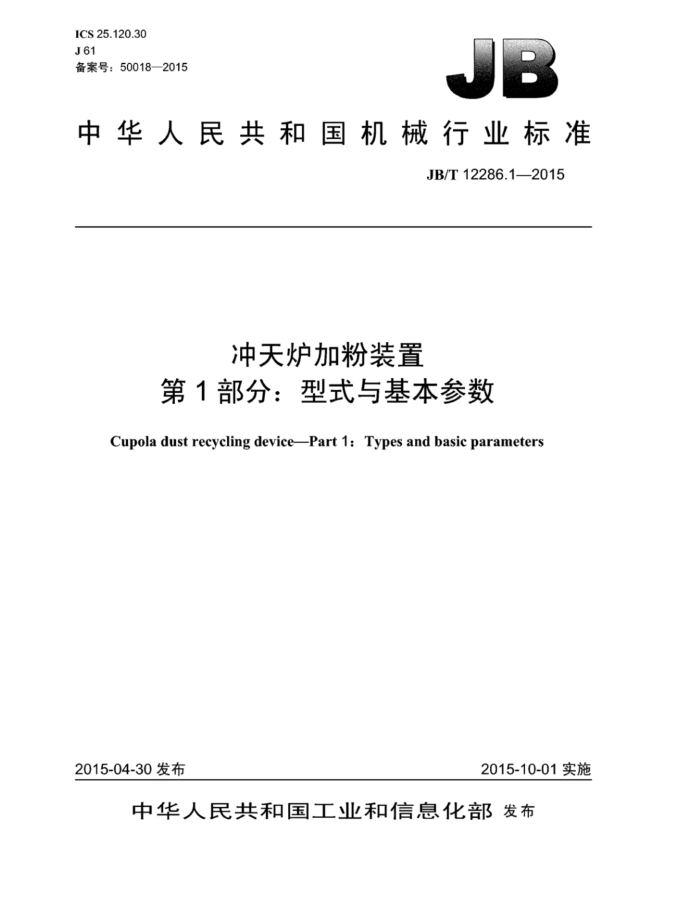

ICS25.120.30 J61 备案号：50018—2015
中华人民共和国机械行业标准
JB/T12286.1—2015
冲天炉加粉装置
第1部分：型式与基本参数
Cupola dust recycling device-Part 1: Types and basic parameters
2015-04-30发布
2015-10-01实施
中华人民共和国工业和信息化部发布 JB/T12286.1—2015
目 次
前言
I
范围. 规范性引用文件. 型式
1 2 3
4 基本参数
型号.
5
表1加粉装置的基本参数. JB/T12286.1—2015
前言
JB/T12286《冲天炉加粉装置》分为两部分：
一第1部分：型式和基本参数第2部分：技术条件
本部分为JB/T12286的第1部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分由中国机械工业联合会提出。 本部分由全国铸造机械标准化技术委员会（SAC/TC186）归口。 本部分起草单位：青岛青力环保设备有限公司、青岛中智达环保熔炼设备有限公司、青岛汉唐机械
有限公司、青岛金马利重工机械有限公司、青岛炉力环保冲天炉设备厂。
本部分主要起草人：于仁先、段金挺、于国华、王强辉、秦玉岐。 本部分为首次发布。
II JB/T12286.12015
冲天炉加粉装置
第1部分：型 型式与基本参数
1 范围
JB/T12286的本部分规定了冲天炉加粉装置的型式。基本参数和型号。 本部分适用于铸造厂冲天炉使用的加粉装置以下简称加粉装置）。
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
JB/T3000铸造设备型号编制方法
3 型式
加粉装置按加粉方式分为自流式加粉装置和强制式加粉装置两种，其中强制式加粉装置又分为横向螺旋加粉装置和垂直螺旋加粉装置。
4 基本参数
4.1 加粉装置的主参数为适配冲天炉的熔化能力。 4.2 加粉装置的基本参数见表1。
表1 加粉装置的基本参数额定加粉流量
储粉罐额定储粉量
适配冲天炉熔化能力
kg/h
kg
t/h 5 7 10 15 20 25 30 35 40 45 50
回吹铸造粉尘
喷吹燃料粉
喷吹燃料粉
回吹铸造粉尘
300 420 600 900 1 200 1 500 1 800 2 100 2 400 2.700 3.000
200 280 400 600 800 1 000 1 200 1 400 1 600 1800 2000
50 70 100 150 200 250 300 350 400 450 500
600 820 1 200 1 800 2 400 3 000 3 600 4100 4800 5 400 6000
1 JB/T12286.1—2015
5 型号
加粉装置的型号应符合JB/T3000的规定。
