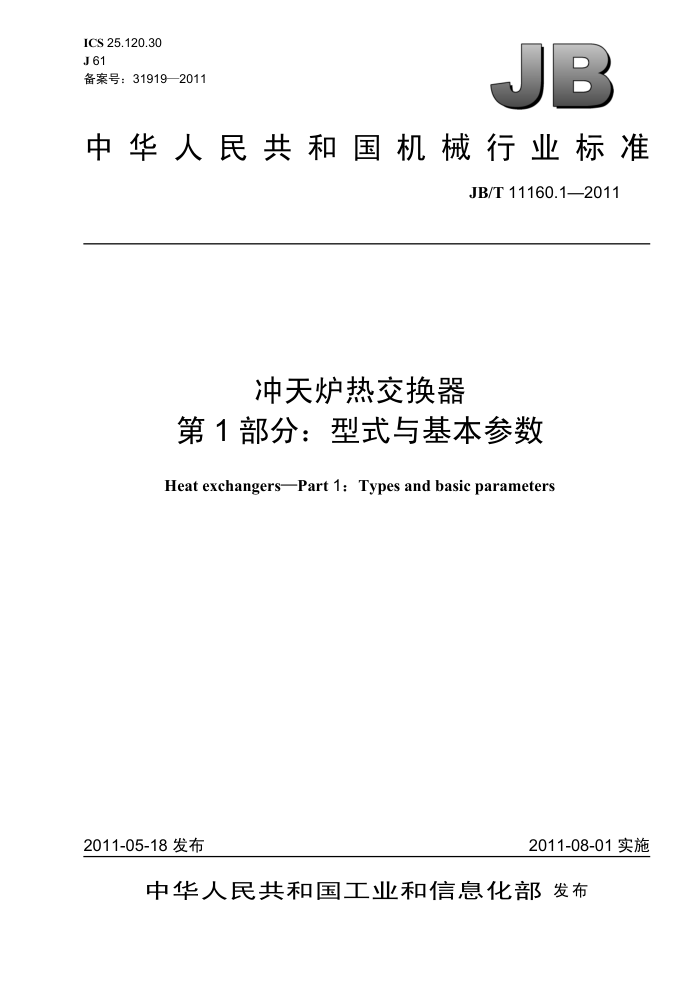

ICS 25.120.30 J 61 备案号：31919—2011
JB
中华人民共和国机械行业标准
JB/T11160.1—2011
冲天炉热交换器
第1 部分：型式与基本参数
Heat exchangersPart 1: Types and basic parameters
2011-05-18发布
2011-08-01实施
中华人民共和国工业和信息化部发布 JB/T11160.1—2011
目 次
前言，范围..
.11 1
1
规范性引用文件.. 换热器的型式..
2 3
4 换热器的参数... 5换热器的型号... 表1筋板式热风炉胆的基本参数表2管式换热器的基本参数
... 2
++..++..++..++.++..++..
-..+...+...+... JB/T11160.1—2011
前 言
JB/T11160《冲天炉热交换器》分为两部分：
第1部分：型式与基本参数；第2部分：技术条件。
本部分为JB/T11160的第1部分。 本部分按照GB/T1.1一2009给出的规则起草。 请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任本部分由中国机械工业联合会提出。 本部分由全国铸造机械标准化技术委员会（SAC/TC186）归口。 本部分起草单位：青岛青力环保设备有限公司。 本部分主要起草人：于仁先。 本部分为首次发布。
II JB/T11160.1—2011
冲天炉热交换器 第1部分：# 型式与基本参数
1 范围
JB/T11160的本部分规定了冲天炉热交换器的型式、参数和型号。 本部分适用于铸造厂冲天炉使用的筋板式和管式热交换器（以下简称换热器）。 规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于
n
本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
JB/T3000 铸造设备型号编制方法 3 换热器的型式 3.1 筋板式热风炉胆。 3.2 管式热风换热器。 4 换热器的参数 4.1 换热器主参数为换热面积。 4.2 筋板式热风炉胆的基本参数见表1。
表1 筋板式热风炉胆的基本参数
适配冲天炉熔化率
空气换热面积
通过风量 m/min 30 45 75 105 150
t/h 2 3 5 7 10
m? 14 17 27 32 48
4.3 管式换热器的基本参数见表2。
表2 管式换热器的基本参数
换热面积 m2 36 60 84 120 165 220
适配冲天炉熔化率
通过风量 m/min
t/h 3 5 7 10 15 20
45 75 105 150 225 300
1 JB/T11160.1—2011
表2（续）适配冲天炉熔化率
换热面积 m2 275 330 350 400 450 500
通过风量 m/min 375 450 525 600 675 750
t/h 25 30 35 40 45 50
换热器的型号换热器的型号应符合JB/T3000的规定。
5
2 1
中华人民共和国
机械行业标准
冲天炉热交换器 第1部分：型式与基本参数
JB/T 11160.1—2011
*
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
*
210mmX297mm·0.25印张·8千字 2011年11月第1版第1次印刷
定价：10.00元
*
书号：15111·10049 网址：http：//www.cmpbook.com 编辑部电话： (010)88379778 直销中心电话： （010）88379693
封面无防伪标均为盗版
