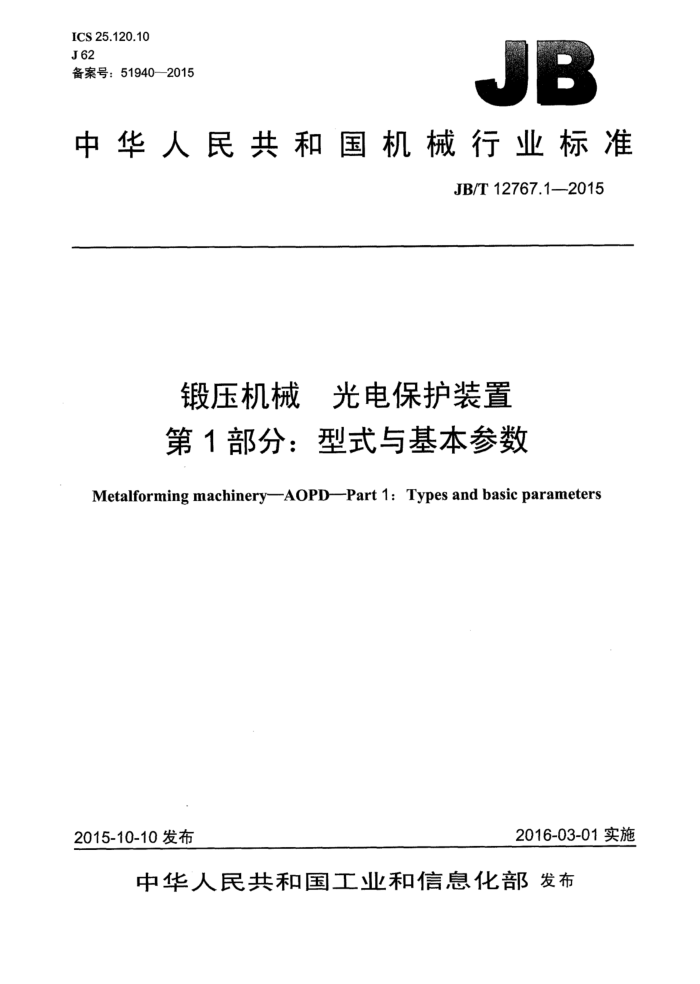

ICS25.120.10 J62 备案号：519402015
JB
中华人民共和国机械行业标准
JB/T12767.1—2015
锻压机械 光电保护装置第 1部分：型式与基本参数
Metalforming machineryAOPDPart 1: Types and basic parameters
2016-03-01实施
2015-10-10发布
中华人民共和国工业和信息化部发布 JB/T12767.1-—2015
目 次
前言 1范围.. 2型式. 2.1反射式.. 2.2对射式.. 3基本参数
1
表1 光电保护装置的基本参数 JB/T12767.1——2015
前言
JB/T12767《锻压机械 成光电保护装置》分为两个部分：
-第1部分：型式与基本参数；第2部分：技术条件。
本部分为JB/T12767的第1部分。 本部分按照GB/T1.1—2009给出的规则起草。 本部分由中国机械工业联合会提出。 本部分由全国锻压机械标准化技术委员会（SAC/TC220）归口。 本部分起草单位：山东莱恩光电科技有限公司、深圳市意普兴科技有限公司、上海信索电子有限公
司。
本部分主要起草人：扈广阔、舒海涛、徐一武、胡进芳、刘晓英、孔猛、郑晓刚。 本部分为首次发布。
Ⅱ JB/T12767.1—2015
锻压机械光电保护装置第1部分：型式与基本参数
1范围
JB/T12767的本部分规定了锻压机械用光电保护装置的型式与基本参数。 本部分适用于锻压机械用光电保护装置。
2型式
根据光幕形成的方式，光电保护装置的基本型式分为反射式、对射式两类。 2.1反射式
反射式光电保护装置一般由传感器、反射器等组成，传感器中包含若干发光单元和相应的受光单元，发光单元发出的光经反射器反射后传递给相应的受光单元，形成矩形光幕。 2.2对射式
对射式光电保护装置一般由发光器、受光器等组成，发光器中包含若干发光单元，受光器中包含相应的受光单元，发光单元发出的光直射到相应的受光单元，形成矩形光幕。
3基本参数
3.1光电保护装置的主参数为检测精度。 3.2光电保护装置的基本参数应符合表1的规定。
表1# 光电保护装置的基本参数
参数值
参数名称检测精度 mm 保护高度 mm 100 120 150200250300400 500600700800900100012001500|2000
60
50
40
30
14
15 000
20 000
8 000
保护长度mm 传感器供电电源
3 000
DC 24V
DC 12V
晶体管PN结
继电器触点：AC-15：5A/250V 继电器触点：DC-13：6A/24V
输出方式
3.3保护高度参数为用户选用的参考指标，其所选产品保护高度应不低于需要保护高度。 3.4制造厂应按产品实际保护高度标示该参数。 中 华人民共和国
机械行业标准锻压机械光电保护装置第1部分：型式与基本参数
JB/T 12767.1—2015
*
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
*
210mm×297mm?0.5印张·6千字 2016年6月第1版第1次印刷
定价：12.00元
*
书号：15111·13564 网址：http：//www.cmpbook.com 编辑部电话：（010）88379399 直销中心电话： （010）88379693
封面无防伪标均为盗版
JB/T12767.1-2015
版权专有 侵权必究
