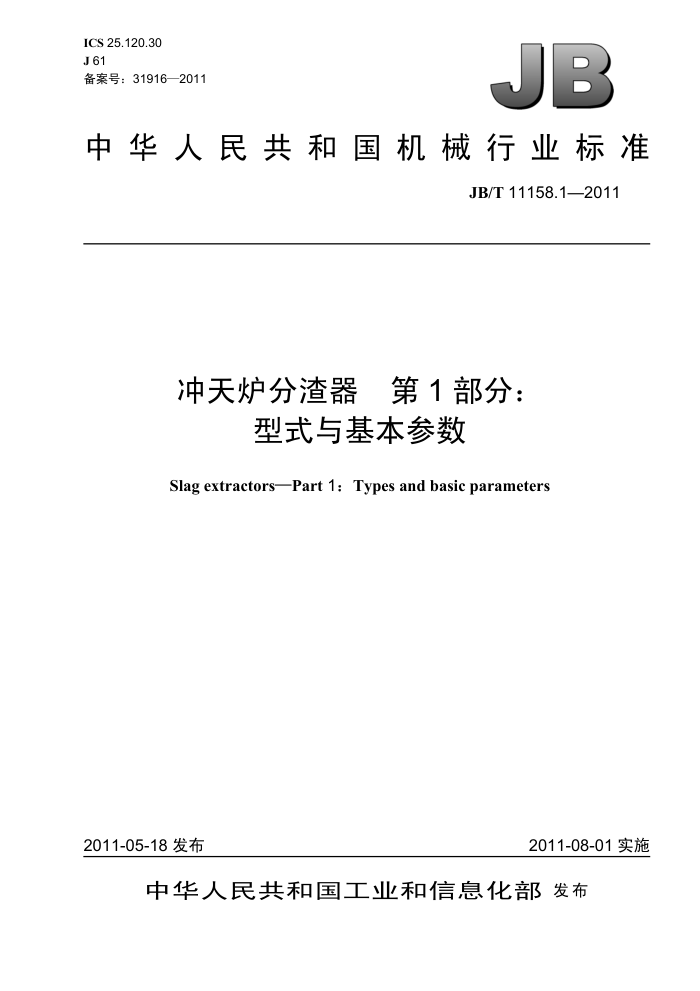

ICS25.120.30 J 61 备案号：31916—2011
JB
中华人民共和国机械行业标准
JB/T11158.1—2011
冲天炉分渣器 第 1部分：
型式与基本参数
Slag extractorsPart 1: Types and basic parameters
2011-05-18 发布
2011-08-01实施
中华人民共和国工业和信息化部发布 JB/T11158.1—2011
目 次
前言，范围..
I11 1
1
规范性引用文件.. 分渣器的型式.
2 3.
4 分渣器的参数... 5 分渣器的型号.. 图1挡渣墙式分渣器图2炉内压力分渣器图3炉外压力分渣器表1挡渣墙分渣器基本参数表2炉内压力分渣器基本参数表3炉外压力分渣器基本参数 JB/T11158.1—2011
前 言
JB/T11158《冲天炉分渣器》分为两部分：
第1部分：型式与基本参数；第2部分：技术条件。
本部分为JB/T11158的第1部分。 本部分按照GB/T1.1一2009给出的规则起草。 请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任本部分由中国机械工业联合会提出。 本部分由全国铸造机械标准化技术委员会（SAC/TC186）归口。 本部分起草单位：青岛青力环保设备有限公司。 本部分主要起草人：于仁先。 本部分为首次发布。
III JB/T11158.1—2011
冲天炉分渣器 第1部分：型式与基本参数
1范围
JB/T11158的本部分规定了冲天炉分渣器的型式与基本参数。 本部分适用于铸造厂冲天炉使用的分渣器。
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
JB/T3000铸造设备型号编制方法 3 分渣器的型式 3.1分渣器按其结构可分为挡渣墙式分渣器（见图1）和压力分渣器（见图2、图3）两种。
一出铁前槽；2 挡渣墙：3一一出渣口；4一一残铁口：5 碳化硅砖。
图1挡渣墙式分渣器
3.2压力分渣器分为炉内压力分渣器（见图2）和炉外压力分渣器（见图3）。
出渣槽：2 出铁槽：3 残铁口。
图2炉内压力分渣器 ICS25.120.30 J 61 备案号：31916—2011
