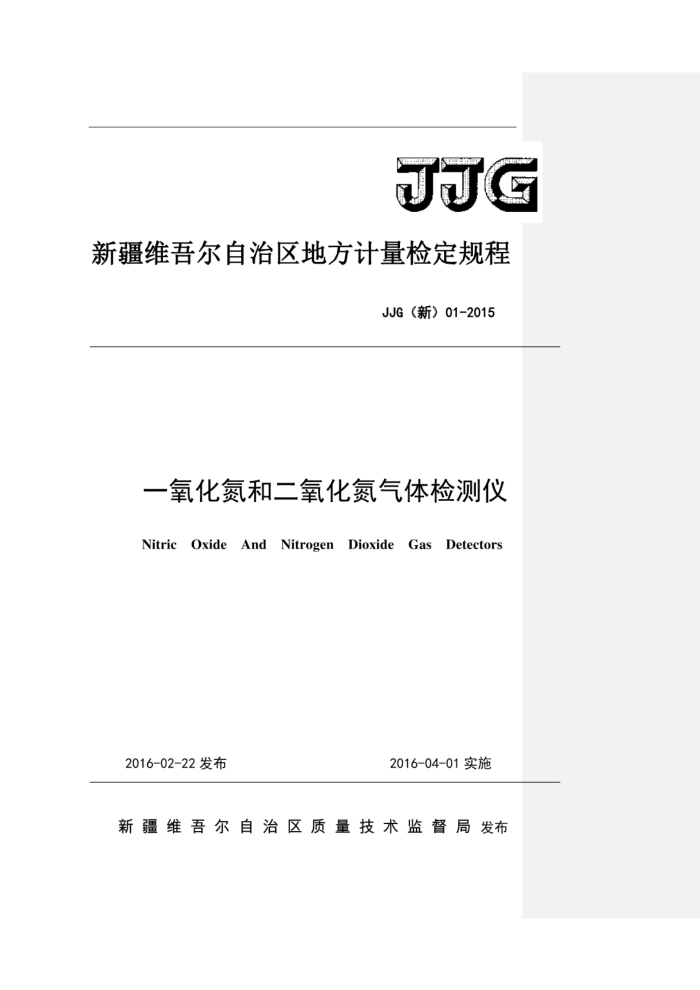

JJG
新疆维吾尔自治区地方计量检定规程
JJG（新）01-2015
一氧化氮和二氧化氮气体检测仪
NitricOxideAndNitrogenDioxideGasDetectors
2016-02-22发布
2016-04-01实施
新疆维吾尔自治区质量技术监督局发布 JJG（新）01-2015
一氧化氮和二氧化氮气体
JJG（新)01-2015
检测仪检定规程 VerficationRegulation ofNitricOxide And Nitrogen Dioxide Gas Detectors
归口单位：新疆维吾尔自治区质量技术监督局
主要起草单位：石河子质量与计量检测所
新疆天业（集团）有限公司
本规程委托新疆维吾尔自治区质量技术监督局负责解释 JJG（新）01-2015
本规程主要起草人：
夏月星 （新疆天业集团有限公司计量检测中心）王惠娟 （石河子质量与计量检测所）卢劲松 （石河子质量与计量检测所）
参加起草人：
曹桂青 （新疆天业集团有限公司计量检测中心）杨江南 （博州质量与计量检测所）安朝晖 （新疆天业集团有限公司计量检测中心）王世民 （新疆维吾尔自治区计量测试研究院）曹 萍 （新疆天业集团有限公司计量检测中心）何 静 （新疆天业集团有限公司计量检测中心）周 恒 （新疆天业集团有限公司计量检测中心） JJG（新）01-2015
目录
域代码已更改域代码已更改域代码已更改域代码已更改域代码已更改
引 言. 1范围 2引用文件 3概述. 4计量性能要求 5通用技术要求， 6计量器具控制. 6.1检定条件. 6.2检定项目. 6.3检定方法. 6.4检定结果的处理. 6.5检定周期. 附录A 检定记录格式附录B 检定证书（内页）格式附录 C 检定结果通知书（内页）格式
(I)
(1)
(1) (1) (1) (1)
域代码已更改
域代码已更改域代码已更改域代码已更改域代码已更改域代码已更改域代码已更改域代码已更改域代码已更改域代码已更改
(2)
(2)
(3) (3) (5) (5) (7) (8) (9)
.....
....
..
..........................
..... JJG（新）01-2015
引言
JJF1002—2010《国家计量检定规程编写规则》、JF1001—2011《通用计量
术语及定义》和JJF1059.1一2012《测量不确定度评定与表示》共同构成本规程制订的基础性系列规范
本规程在参考了GB12358-2006《作业场所环境气体检测报警仪通用技术要求》技术法规制订。
《一氧化氮和二氧化氮气体检测仪》地方检定规程为首次发布。
II JJG（新）01-2015
一氧化氮和二氧化氮气体检测仪检定规程
1范围
本规程适用于一氧化氮气体检测仪和二氧化氮气体检测仪（以下简称仪器）的首次检定、后续检定和使用中检查。 2引用文件
GB12358-2006作业场所环境气体检测报警仪通用技术要求凡是注明日期的引用文件，仅注日期的版本适用于本规程；凡是不注日期的
引用文件，其最新版本（包括所有修改单）适用于本规程。 3概述
仪器的测量原理一般有电化学式、光学式、半导体式。采样方式分为泵吸式和扩散式。仪器主要由采样、检测、指示及报警单元组成。当环境中的一氧化氮和二氧化氮扩散或抽吸到达传感器时，传感器将气体浓度转换为电信号，再由指示器将浓度值显示出来， 4计量性能要求计量性能要求见表1
表1 计量性能要求
项目示值误差重复性
要求 ±5%FS ≤2 %
扩散式吸入式零点漂移量程漂移
≤60 s ≤30 s ±3 %FS ±5 %FS
响应时间
漂移
注：“FS”表示仪器的满量程，下同。 5通用技术要求 5.1外观及功能性检查 5.1.1仪器附件齐全，应有标明仪器名称、型号和编号、制造厂名称、出厂日期等内容的铭牌；国产仪器应有计量器具制造许可证标志及编号，各开关、按键、 JJG（新）01-2015
显示器、报警设置等部件应有明确的功能标志。 5.1.2仪器各调节部分应能正常调节，通电、通气后工作正常。显示部分清晰、 稳定、完整。 5.2 报警功能及报警动作值检查
仪器的声光报警应正常。
5.3 绝缘电阻
对于使用220V交流电的仪器，电源相线对地的绝缘电阻应不小于20M2。 6计量器具控制
计量器具的控制包括首次检定、后续检定以及使用中检查。 6.1检定条件 6.1.1检定环境条件 6.1.1.1 环境温度：（15～35）℃。 6.1.1.2相对湿度≤85%。 6.1.1.3应无影响仪器正常工作的电磁场及检测准确度的干扰气体。 6.1.2 检定用设备 6.1.2.1气体标准物质
采用与仪器所测气体种类相同的国家有证气体标准物质，标准气体浓度约为满量程的20%，40%，60%，其相对扩展不确定度不大于2%（包含因子k=2）。 6.1.2.2零点气体
高纯氮气（氮气纯度不低于99.99%）或清洁空气。 6.1.2.3流量控制器
流量控制器由检定用流量计和旁通流量计组成，如图1所示，流量范围（0～ 1）L/min，流量计准确度级别不低于4级。
流量控制器
流量控制器入口
流量计
被检仪器
气体标准物质
旁通流量计
放空
2
