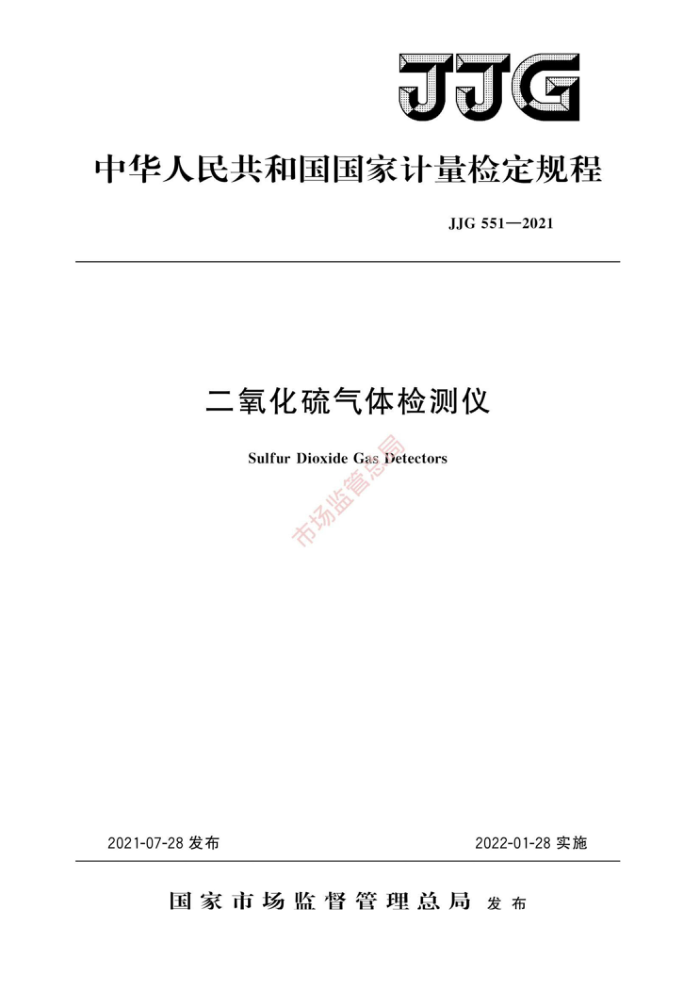

JJG
中华人民共和国国家计量检定规程
JJG 551—2021
二氧化硫气体检测仪
Sulfur Dioxide Gas Detectors
市场监管总
2021-07-28发布
2022-01-28实施
国家市场监督管理总局发布 JJG 551—2021
二氧化硫气体检测仪检定规程
JJG551—2021 代替JJG551—2003
Verification Regulation of SulfurDioxideGasDetector
归口单位：全国环境化学计量技术委员会主要起草单位：中国测试技术研究院
上海市计量测试技术研究院
参加起草单位：河南省计量科学研究院
甘肃省计量研究院
本规程委托全国环境化学计量技术委员会负责解释 JJG 551—2021
本规程主要起草人：
刘 庆 （中国测试技术研究院）叶 泓 （上海市计量测试技术研究院）张 毅 （中国测试技术研究院）
参加起草人：
蔡建华 （上海市计量测试技术研究院）李博 （河南省计量科学研究院）施力予 （甘肃省计量研究院）祁 绩 （中国测试技术研究院）
市场监管总 JJG 551—2021
目 录
引言
(I) (1 ) (1) (1 ) (1 ) (1) (2) (2) (2) (2) (2) (2) (3) (3) (5) (5) (6) (8）
范围·. 概述. 计量性能要求. 通用技术要求·
1 2 3
4
4. 1 外观与结构. 4.2 标志和标识 4. 3 通电检查· 4. 4 报警功能检查 4. 5 绝缘电阻· 5 计量器具控制 5. 1 检定条件· 5. 2 检定项目 5. 3 检定方法· 5. 4 检定结果的处理.. 5. 5 检定周期附录A 检定原始记录附录B 检定证书/检定结果通知书内页格式
. JJG 551—2021
引言
本规程主要技术指标参考了GB12358一2006《作业场所环境气体检测报警仪通用技术要求》、GB/T13971一2013《紫外线气体分析器技术条件》、GB/T25923一2010 《在线气体分析器技术条件》、GB/T25929一2010《红外线气体分析器技术条件》 等技术法规。本规程是对JJG551一2003《二氧化硫气体检测仪》的修订。与JJG551一 2003相比，除编辑性修改外主要技术变化如下：
修改了适用范围（见第1章）；修改了计量性能要求，分别列出二氧化硫气体分析仪、二氧化硫气体检测报警
一
一
仪的计量性能要求（见第3章）；
删除了2003年版规程中报警设置误差，对于二氧化硫气体检测报警仪，增加
了报警功能检查（见4.4)；
一修改了二氧化硫气体标准物质的相对扩展不确定度及包含因子的表述，将2003
年版中相对扩展不确定度不大于2%（k=3）修改为“检定二氧化硫气体分析仪时，氮中二氧化硫气体标准物质相对扩展不确定度不大于1.5%，k三2：检定二氧化硫气体检测报警仪时，氮中二氧化硫气体标准物质相对扩展不确定度不大于2%，k=2”。“当采用气体稀释装置时，稀释后标准气体相对扩展不确定度应满足上述要求”。（见5.1.2.1)；
将2003年版规程中流量计准确度级别不低于3级修改为准确度级别不低于
4.0级（见5.1.2.3)；
K
删除绝缘强度检定项目，入同时删除绝缘强度测试仪及绝缘强度检定方法的
表述；
增加了检定证书/检定结果通知书内页信息及格式（见附录B）。 本规程历次版本发布情况为：
JJG551—2003; —JJG551—1988。
II JJG551—2021
二氧化硫气体检测仪检定规程
1范围
本规程适用于二氧化硫气体检测仪的首次检定、后续检定和使用中检查。二氧化硫气体检测仪包括二氧化硫气体检测报警仪、二氧化硫气体分析仪
本规程不适用于测量浓度低于1umol/mol的二氧化硫气体分析仪以及固定污染源烟气排放监测用二氧化硫气体分析仪。 2概述
二氧化硫气体检测报警仪主要用于检测作业场所环境中二氧化硫气体的浓度，主要由检测单元、信号处理单元、显示单元和报警单元等组成，检测原理主要为电化学法当显示值大于报警设定值时，具有声、光或振动报警。按采样方式可分为扩散式和泵吸式；按使用方式可分为便携式和固定式；按工作方式可分为连续性测量和非连续性测量。
二氧化硫气体分析仪主要用于检测生产流程和作业场所环境中二氧化硫气体的浓度，主要由检测单元、信号处理单元和显示单元等组成，检测原理主要为光谱法、热导法等。按采样方式可分为正压输送式和泵吸式按工作方式可分为连续性测量和非连续性测量。
3 计量性能要求
市场监
计量性能要求见表1。
表1计量性能要求
计量性能要求
检定项目
二氧化硫气体分析仪
二氧化硫气体检测报警仪
±5%FS或±10% 满足其中之一即可
示值误差
±3%FS
1. 5% 90 s ±1%FS ±2%FS
2% 60 s ±2%FS ±3%FS
重复性响应时间
零点漂移量程漂移
漂移
通用技术要求 4.1 外观与结构 4.1.1 仪器不应有影响其正常工作的外观损伤。新制造的仪器表面应光洁平整，漆色
4
1 JJG551—2021
镀层均匀，无剥落锈蚀现象。 4.1.2所有铭牌及标志应清楚、持久，各紧固件牢固可靠。 4.1.3对于扩散式仪器，应附带有检定专用标定罩。 4.2标志和标识
仪器名称、型号、出厂编号、测量范围、最大允许误差、制造单位名称、制造日期、工作的环境条件等应齐全、清楚。 4.3通电检查
通电检查时，仪器应能正常工作。仪器的显示应清晰完整。各调节旋钮应能正常调节。
使用电池供电的仪器，应有电量显示或欠压提示功能。 4.4报警功能检查
具有报警功能的仪器，应具有报警设定值。当显示值大于报警设定值时，应有声、 光或振动或报警电信号输出功能。 4.5绝缘电阻
使用交流供电的仪器，绝缘电阻应不小于40M2
5计量器具控制
计量器具控制包括首次检定，后续检定和使用中检查。 5.1检定条件 5.1.1检定环境条件 5.1.1.1环境温度：（5～40）℃，检定过程中波动不大于5℃。 5.1.1.2相对湿度：≤85%。 5.1.1.3应保持通风并采取安全措施，无影响仪器正常工作的电磁场及干扰气体。 5.1.2检定用设备 5.1.2.1气体标准物质
场 X
检定二氧化硫气体分析仪时，氮中二氧化硫气体标准物质相对扩展不确定度不大于 1.5%，k=2：检定二氧化硫气体检测报警仪时，氮中二氧化硫气体标准物质相对扩展不确定度不大于2%，k=2。
当采用气体稀释装置时，稀释后标准气体的相对扩展不确定度应满足上述要求。
5.1.2.2零点气体
采用纯度不小于99.999%的氮气或合成空气（由纯度不小于99.999%的氮气和氧气配制）。 5.1.2.3流量计
准确度级别不低于4.0级。 5.1.2.4电子秒表
MPE：±0.10s/h。 5.1.2.5绝缘电阻表
输出电压500V，准确度级别不低于10级。
2 JJG 551—2021
5.1.2.6减压阀和气路
使用与气体标准物质钢瓶配套的减压阀；减压阀、管路材料对被测气体应无吸附及化学反应。 5.2检定项目
检定项目如表2所示。
表2 检定项目一览表
序号 1 2 3 4 5 6 7 8 9
检定项目外观与结构标志和标识通电检查报警功能检查示值误差
首次检定
后续检定
使用中检查
+ + + + + + + +
+ + + + + + +
+ + + + +
重复性响应时间漂移绝缘电阻
+
注：1 “十”为需要检定项目；“一”为不需要检定项目。
2 二氧化硫气体分析仪不检报警功能检查项目。 3 仪器经修理及更换主要部件后， 应按首次检定要求进行检定。
5.3检定方法 5.3.1外观与结构
按4.1要求进行检查。 5.3.2标志和标识
按4.2要求进行检查。 5.3.3通电检查
按4.3要求进行检查。 5.3.4报警功能检查
操作仪器的自检功能或通入浓度约为报警设定点1.5倍的气体标准物质，当示值超过报警设定值时，观察仪器的声、光或振动报警或报警电信号输出功能是否正常，并记录仪器报警时的示值。 5.3.5仪器的调整
按照仪器使用说明书的要求对仪器进行预热，预热稳定后，按图1所示连接气体标准物质、流量计和被检仪器。检定泵吸式仪器时，必须保证旁通流量计有气体放出。检定扩散式或正压输送式仪器时，应按照仪器使用说明书的要求调节流量。若使用说明书中有明确要求，则按说明书的要求调整仪器的零点和示值。若说明书中没有明确要求，
3
