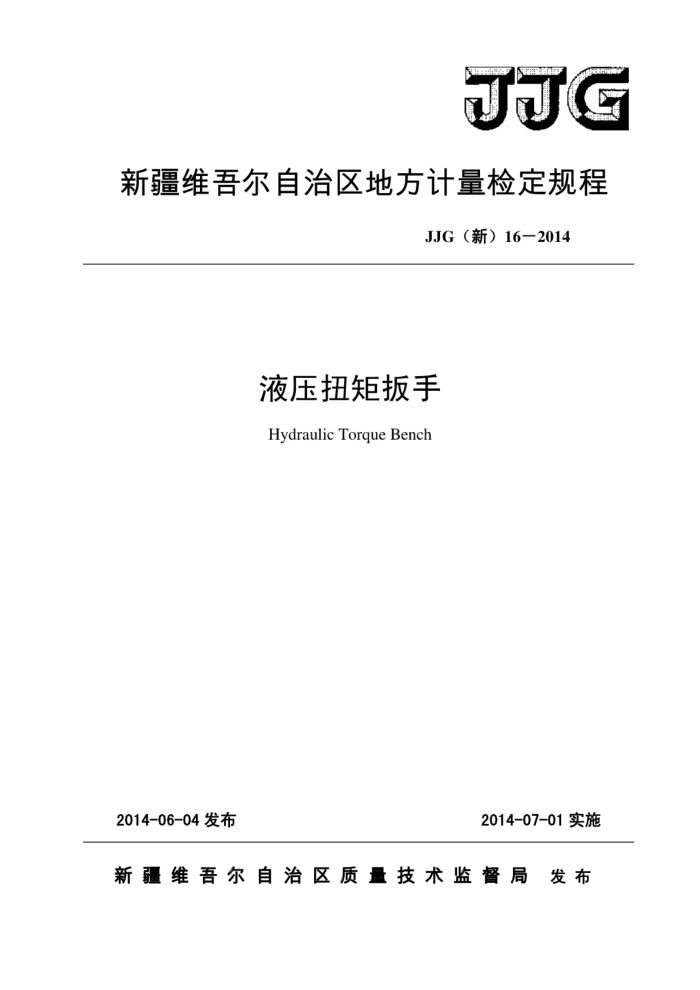

新疆维吾尔自治区地方计量检定规程
JJG（新）16—2014
液压扭矩扳手 Hydraulic Torque Bench
2014-07-01实施
2014-06-04发布
新疆维吾尔自治区质量技术监督局发布 JJG(新）16-2014
液压扭矩扳手 Hydraulic Torque Bench
JJG（新）16—2014
本规程经过新疆维吾尔自治区质量技术监督局2014年06月04日批准，
并于2014年07月01日起实施。
归口单位：新疆维吾尔自治区质量技术监督局
主要起草单位：新疆维吾尔自治区计量测试研究院参与起草单位：新疆金风科技股份有限公司
本规程委托新疆维吾尔自治区质量技术监督局负责解释 JJG(新)16-2014
本规程主要起草人：
谭斌（新疆维吾尔自治区计量测试研究院）李浩（新疆维吾尔自治区计量测试研究院）
黄云鹏（新疆维吾尔自治区计量测试研究院）
参加起草人：
潘英（新疆维吾尔自治区计量测试研究院）洪潮（新疆维吾尔自治区计量测试研究院）张福平（新疆维吾尔自治区计量测试研究院）肖兵（新疆金风科技股份有限公司）
孙庆军（新疆维吾尔自治区计量测试研究院）
闫好奎（新疆维吾尔自治区计量测试研究院）
周小江（新疆维吾尔自治区计量测试研究院）
邸翔（新疆维吾尔自治区计量测试研究院 JJG（新）16-2014
目录
引言
(I) (1) (1) (1) (1) (1) (1) (1) (1) (2) (2) (2) (2) (2) (2) (3) (3) (3) (3) (4) (6) (6) (7) (8) (9) (10)
范围· 2 引用文件· 3 术语和定义· 3. 1 内泄漏… 3. 2 校准方程 3. 3 额定油压· 3. 4 分辨力 4 概述
1
计量性能要求 5. 1 启动油压 5. 2 内泄漏性能 5.3 准确度级别及技术指标 6通用技术要求·· 6. 1 外观与附件· 6.2功能性检查 7 计量器具控制· 7. 1 检定条件… 7. 2 检定项目 7. 3 检定方法 8 检定结果的处理 9 检定周期· 附录A液压扭矩扳手检定记录格式· 附录B检定证书内页格式· 附录C检定结果通知书内页格式· 附录D液压扭矩扳手示值内插误差测量结果的不确定度评定：
5 JJG（新)16-2014
引 言
JJF1002一2010《国家计量检定规程编写规则》、JJF1001一2011《通用计量术语及定义》和JJF1059.1一2012《测量不确定度评定与表示》共同构成本规程制订的基础性系列规范。
本规程是在结合当前液压扭矩扳手的设备性能及质量评价的现状，并参考 JB/T5557一2007《液压转矩扳手》与JJG621一2012《液压千斤顶》等国内相关标准规程的基础上制定的
本规程为首次发布。
II JJG（新）16-2014
液压扭矩扳手检定规程
1范围
本规程适用于模拟指示式液压扭矩扳手（以下简称液压扳手）的首次检定、 后续检定和使用中检查。 2引用文件
本规程引用以下文献 JJF1001一2011通用计量术语及定义 JJF1094一2002测量仪器特性评定 JJG621—2012液压千斤顶 JB/T5557—2007液压转矩扳手凡是注日期的引用文件，仅注日期的版本适用于本检定规程；凡是不注日期
的引用文件，其最新版本（包括所有的修改单）适用于本规范/方法 3术语和定义 3.1内泄漏internal leakage
液压扳手在压力保持时，由于内部密封不严而产生的泄漏现象。
3.2校准方程calibrationequation
根据数理统计理论计算，以扭矩值为自变量，以液压扳手指示器示值为函
数的拟合方程，并不得外推使用。 3.3额定油压ratedoilpressure
液压扳手额定扭矩值对应的压力值。
3.4分辨力resolution
引起相应示值产生可觉察到变化的被测量的最小变化。
4概述
液压扳手工作系统主要由液压扳手及相应的油路和液压扳手指示器（压力表或数据采集系统)组成。液压扳手的工作原理是油泵对液压扳手供油，液压扳手对施力体施加扭矩，通过与液压扳手连通的模拟式指示器（压力表)直接或间接指示所施加的扭矩值。液压扳手按结构可分为中空式和驱动式，按指示方式可分为数字指示式和模拟指示式。如图1所示。
1 JJG（新）16-2014
接液压象
用品
1数显仪：2.底座：3.传感器： 4.油管： 液压担矩扳手：6.挡块：7.测试接口
图1液压扳手检定示意图
5计量性能要求 5.1启动油压
液压扳手启动油压应小于额定油压的4%。 5.2内泄漏性能
液压扳手在额定油压下保压30s，压降值应小于额定油压的5%。 5.3准确度级别及技术指标
液压扳手的准确度级别及技术指标见表1。
表1液压扳手准确度级别及技术指标
相对示值变动性R（%）
准确度级别 内插误差1（%）
相对分辨力a（%）
±3. 0 ±4. 0 ±5. 0
3.0 4. 0 5. 0
3. 0 4. 0 5. 0
3 4 5
6 通用技术要求 6.1 外观与附件 6. 1. 1 液压扳手主体及各主要部件上应有铭牌。铭牌上应有产品名称、型号规格、出厂编号、制造厂名称等。 6.1.2 扳头各运动部件应转动灵活，无卡滞现象。环形头和套筒便于更换，同一型号的扳手，其环形头或套筒应有良好的互换性。 6.1.3 液压扳手设备应配套检定，主要部件（除油管、接头外)更换后需重新
2
