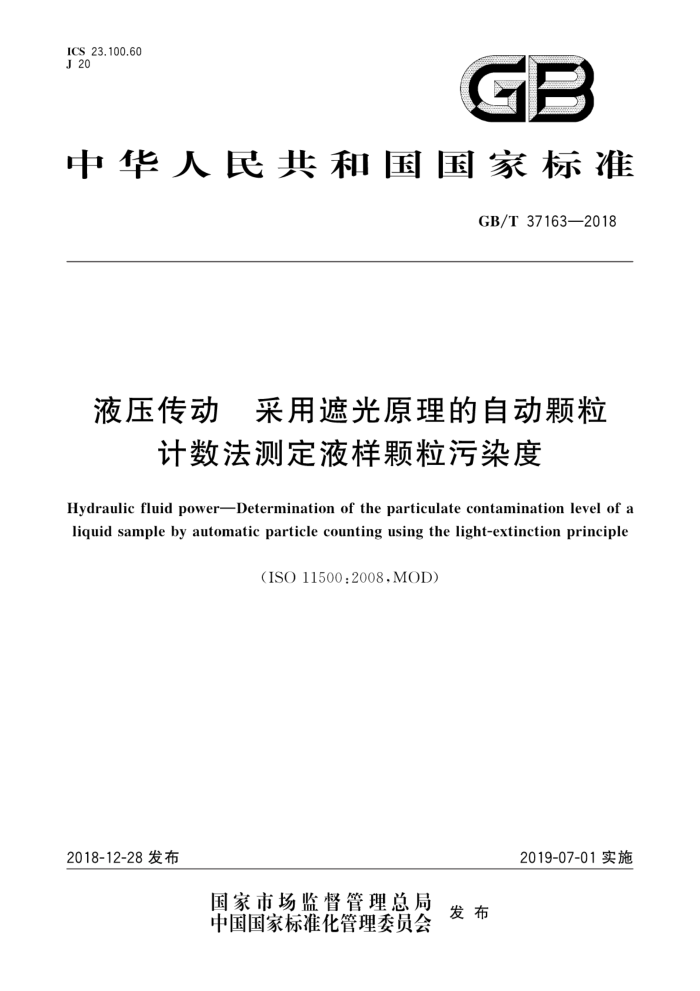

ICS 23.100.60 J 20
GB
中华人民共和国国家标准
GB/T37163—2018
液压传动 采用遮光原理的自动颗粒
计数法测定液样颗粒污染度
Hydraulicfluid powerDetermination of the particulate contamination level of a liquid sample by automatic particle counting using the light-extinction principle
(ISO11500:2008,MOD)
2019-07-01实施
2018-12-28 发布
国家市场监督管理总局中国国家标准化管理委员会
发布 GB/T37163—2018
目 次
前言引言
范围规范性引用文件
2
3 术语和定义
材料和设备稀释液测试前的要求和程序颗粒污染度自动计数程序检测报告标注说明附录A（资料性附录) 适用的稀释液附录B（资料性附录） 稀释液制备以及为消除静电对颗粒计数影响而向稀释液中添加抗静电剂的
S
6
10
11
方法·
12 14 15
附录C（规范性附录） 自动颗粒计数器统计方法附录D（资料性附录） 自动颗粒计数器测量得到的颗粒污染度报告格式参考文献
t GB/T 37163—2018
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准使用重新起草法修改采用ISO11500：2008《液压传动采用遮光原理的自动颗粒计数法测
定液样颗粒污染度》。
本标准与ISO11500：2008的技术性差异及其原因如下：
关于规范性引用文件，本标准做了具有技术性差异的调整，以适应我国的技术条件，调整的情况集中反映在第2章“规范性引用文件”中，具体调整如下： ·用修改采用国际标准的GB/T14039代替了ISO4406（见第8章）； ·用等同采用国际标准的GB/T17446代替了ISO5598（见第3章）； ·用等同采用国际标准的GB/T17484代替了ISO3722（见4.7，6.2.1)； ·用修改采用国际标准的GB/T18854代替了ISO11171（见6.3）； ·增加引用了JJG196—2006（见4.12）。
一修改了适用范围，以符合我国的实际适用范围（见第1章）。 修改了自动颗粒计数器计数采用的试验粉末，将ISO中级试验粉末改为NIST（美国国家标准
技术研究院)RM8632，以符合GB/T18854中自动颗粒计数器重合误差极限校准时采用的试验粉末（见3.3）。 增加了术语和定义“稀释比”，以符合我国液样稀释时采用的习惯用语（见3.6）。 增加了术语和定义“稀释因子”，以符合我国液样稀释时采用的习惯用语（见3.7）。
一
删除了IS011500：2008的6.5.4.1b），因该条文规定不符合我国实验室现状，不具备可操作性。 合并了7.2.3.5和7.2.3.6，以符合我国液样实际稀释状况（见7.2.3.5）。 合并了7.3.7和7.3.8，以符合我国液样实际测量状况（见7.3.7）。
-
增加了稀释液可使用的液体“YH-10、YH-12、15号航空液压油”，以符合我国应用现状（见附录A)。
本标准还做了下列编辑性修改：
修改了7.2.1.4注的稀释方法的描述，以符合我国液样稀释时采用的习惯用语；修改了7.4的结构，以适应我国的表达习惯；一按照标准中附录的提及顺序调整了附录A附录C的排列顺序，以符合GB/T1.1一2009的
要求；删除了ISO11500：2008的资料性附录E"按ISO11500程序说明进行联合验证试验程序数据”。
-
本标准由中国机械工业联合会提出。 本标准由全国液压气动标准化技术委员会（SAC/TC3）归口。 本标准起草单位：航空工业（新乡）计测科技有限公司、天津天河分析仪器有限公司、北京海岸鸿蒙
标准物质技术有限责任公司、天津市罗根科技有限公司、黎明液压有限公司、北京化工大学
本标准主要起草人：耿聪、付艳、李力、曲丹丹、郝新友、昊艳美、郑远、李方俊
II GB/T 37163—2018
引言
在液压系统中，动力是借助于密闭回路中的受压液体来传递和控制的。该液体既是润滑剂又是动力传递介质。可靠的系统工作性能，需要对液体中的污染物进行控制。为了定量地测定液体中的颗粒污染物，需要正确地取样并精确测定颗粒污染物的尺寸分布和数量浓度。自动颗粒计数器是一种合适的且广泛使用的设备，可用来测定颗粒污染物的尺寸分布和数量浓度。仪器的准确度通过校准来保证。
V GB/T37163—2018
液压传动 采用遮光原理的自动颗粒
计数法测定液样颗粒污染度
1范围
本标准规定了采用遮光原理的自动颗粒计数器测定透明、均匀、单相液样颗粒污染度的操作程序。 本标准描述的方法适用于监测： a）液压系统的清洁度； b）冲洗过程； c) 辅助设备和试验台。 本标准也适用于其他液体（例如：润滑油、燃油、处理液）的监测。 注1：测量人员需要保证原始液样或者为了降低重合误差采用稀释液稀释后液样中的颗粒悬浮均匀注2：流体界面会产生光阻并给出错误信号，可能引起自动颗粒计数器误计数。
2规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件
?
GB/T 14039 液压传动油液固体颗粒污染等级代号（GB/T14039—2002，ISO4406：1999， MOD)
GB/T 17446 流体传动系统及元件词汇（GB/T17446一2012，ISO5598：2008，IDT） GB/T 17484 液压油液取样容器净化方法的鉴定和控制（GB/T17484—1998，idtISO3722：
1976)
GB/T 18854 液压传动 液体自动颗粒计数器的校准（GB/T18854一2015，ISO11171：2010，
MOD)
JJG196—2006 常用玻璃量器检定规程
3术语和定义
GB/T17446界定的以及下列术语和定义适用于本文件。
3.1
凝聚（结块）agglomerate 两个或更多颗粒紧密地结合在一起，在轻微搅拌和较小的剪切力下不会分开的状态
3.2
重合误差极限 coincidenceerror limit 当传感器的传感区同时出现多个颗粒，且计数误差小于5%时，自动颗粒计数器能够计数的NIST
（美国国家标准技术研究院）RM8632的最高颗粒数量浓度。 3.3
遮光 lightextinction 颗粒通过传感区引起光束强度减弱的现象。
1 GB/T37163—2018
3.4
传感区sensingvolume 传感器的光照区，液流通过此区域时光学系统由此收集光信号，
3.5
闻值噪声水平thresholdnoiselevel 传感区无液体流动，且观测到的由电噪声产生的脉冲计数频次不超过每分钟60个时，自动颗粒计
数器的最低设定电压值。 3.6
稀释比 dilutionratio 被稀释液样体积与稀释时所加人的稀释液体积之比。
3.7
稀释因子 dilutionfactor 稀释后液样体积与被稀释液样体积的比值。
材料和设备
4
4.1 自动颗粒计数器
基于遮光原理，能够将当颗粒通过传感器时产生的电信号转化为特定颗粒尺寸且能够累积计数。
自动颗粒计数器具备自动瓶式取样器或类似装置，保证在不改变颗粒尺寸分布和不产生气泡的情况下使液样通过传感器。 4.2 2瓶式取样器
作为自动颗粒计数器辅助部件或其组成部分，能够使液样通过传感器如果采用气体加压的方式使液样通过传感器，应采用孔径不大于0.45um的过滤器过滤气体，以免
气体中含有油、水或者颗粒对液样产生二次污染。
4.3密度计
准确度小于或等于1mg/cm，用于质量稀释。 4.4 电子天平
经计量合格，分辨力不大于0.1mg。 4.5 5加热盘
能够加热到150℃士2℃。
4.6 样品搅拌装置
能够弥散液样中颗粒污染物但不改变污染物尺寸分布。 注：类似于实验室使用的滚瓶机或额料搅拌器。
4.7取样瓶
通常是筒状玻璃瓶或高密度聚乙烯瓶，既可用不带内塞的无脱落的螺纹瓶盖，也可用内带密封垫的
瓶盖。取样瓶的尺寸取决于自动颗粒计数器取样器类型，取样瓶应平底粗颈以便于清洗。应按照
