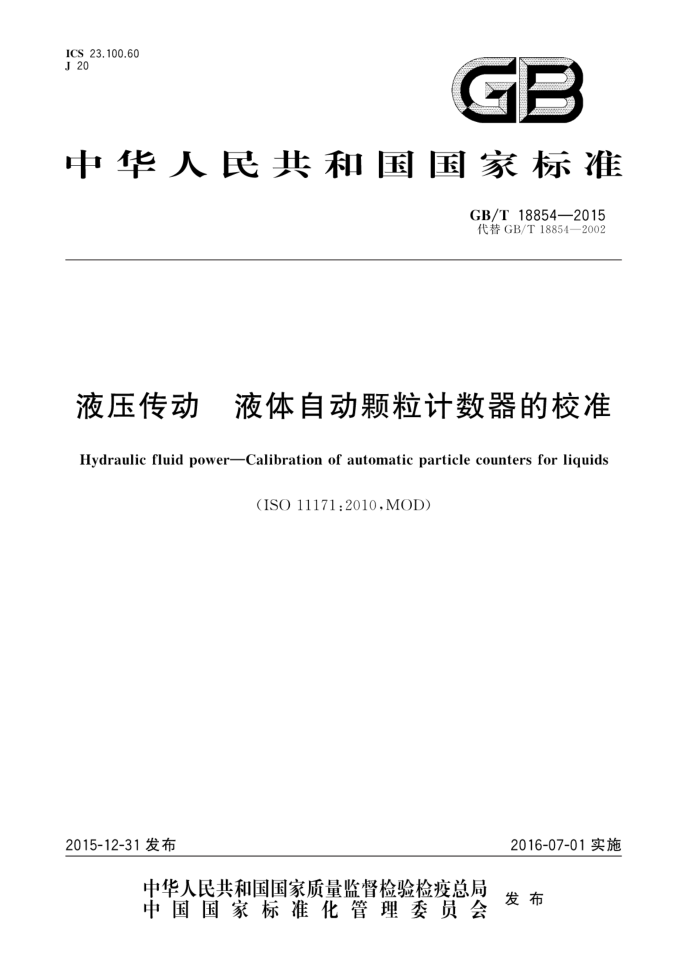

ICS23.100.60 J 20
GB
中华人民共和国国家标准
GB/T18854—2015 代替GB/T18854—2002
液压传动 液体自动颗粒计数器的校准
Hydraulic fluid powerCalibration of automatic particle counters forliquids
(ISO11171:2010,MOD)
2016-07-01实施
2015-12-31发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布 GB/T18854—2015
目 次
前言引言
范围 2 规范性引用文件 3
1
术语和定义材料和设备自动颗粒计数器校准流程
4
5
6 尺寸校准程序
数据表示标注说明
7
8
附录A（规范性附录） APC初始检查程序附录B（规范性附录） 重合误差测定程序附录C（规范性附录） 流量极限测定程序附录D（规范性附录） 分辨力测定程序附录E（规范性附录） 颗粒计数准确度校验程序附录F（规范性附录） 瓶装二级校准悬浮液样制备和校验程序附录G（资料性附录） 计算实例附录H（资料性附录） 校准液样颗粒尺寸分布校验程序
1 1
14
17 20 24 26 29
33 GB/T18854—2015
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替GB/T18854一2002《液压传动 内液体自动颗粒计数器的校准》。与GB/T18854一
2002相比，主要技术变化如下：
增加了自动颗粒计数器的定义（见3.1）。 修改工作流速为工作流量（见3.6，2002年版3.5）。 修改一次校准为一级校准（见3.9，2002年版3.8）。 修改二次校准为二级校准（见3.10，2002年版3.9）。 修改了校准流程，不再强制要求按规定的先后顺序校准（见5.1，2002年版5.1）。 增加了注释，对如何发现自动颗粒计数器校准中的变化提供指导（见5.1）。 增加了颗粒计数要求。为便于在颗粒通道设置时有效统计数据，要求应至少计数5000个颗粒数（见6.3）。 修改了重合误差数据处理方法。重合误差测定不再要求制备并分析0%的试样，而是修改为要求重合误差测定的回归方程直接通过坐标原点（见B.4与B.7，2002年版的B.4、B.7）。 修改了流量极限测定要求。将仪器区分为固定流量和可调整流量瓶取样器。对于固定流量的仪器，只要求进行能够持续提供恒定流量在3%以内的测试验证。对于可调整流量的仪器，本标准不仅要求进行能够持续提供恒定流量在3%以内的测试验证，还要求测定其工作流量和流量极限（见附录C2002年版附录C）修改了可接受的分辨力限值，将自动颗粒计数器可接受的分辨力限值从10%增加到15%（见 D.12,2002年版D.12)。 修改了校验粉末的要求。要求使用NISTRM8632粉末校验计数准确度，不再允许使用 ISOUFTD（见E.3，2002年版E.3）。 增加了如何建立校准曲线的实例（见附录G）。 增加了附录，对校准液样颗粒尺寸分布的校验提供指导（见附录H）。
本标准使用重新起草法修改采用ISO11171：2010《液压传动液体自动颗粒计数器的校准》（英文版）。
本标准与ISO11171：2010的技术性差异及其原因如下：
关于规范性引用文件，本标准做了具有技术性差异的调整，以适应我国的技术条件，调整的情况集中反映在第2章“规范性引用文件”中，具体调整如下：用GB/T17446代替了ISO5598（见第3章）；
.
·用GB/T17484代替了ISO3722（见4.9）；
用GB/T18853代替了ISO16889（见4.2,F.2)；
·
· 用GB/T28957.1代替了ISO12103-1（见4.6）；
用GB/T29024.3代替了ISO21501-3（见6.8）；
·
·增加了JJG196一2006常用玻璃量器检定规程（见4.9）。 本标准做了下列编辑性修改：
修改表1的脚注a为表内叙述，并增加“注”。 修改了含有百分比公式的表达方式，以规范表达
一修改了流程图开始和结束的表达方式，以规范表达
I GB/T18854—2015
删除了ISO11171：2010中的“附录G”和“文献目录”，因为此两项内容对本标准的使用关系不大，且增加了标准的篇幅。
本标准由中国机械工业联合会提出。 本标准由全国液压气动标准化技术委员会（SAC/TC3)归口。 本标准负责起草单位：国防科技工业颗粒度一级计量站。 本标准参加起草单位：成都以太航空保障工程技术有限责任公司、九江七所精密机电科技有限公
司、北京化工大学。
本标准主要起草人：郝新友、张素芳、李建明、耿聪、高振萍、陈建萍、李方俊。 本标准所代替标准的历次版本发布情况为：
GB/T18854—2002。
I GB/T18854—2015
引言
在液压系统中，功率是借助于密闭回路中的受压液体来传递和控制的。该液体既是润滑剂又是功率传递介质。可靠的系统工作性能，需要对液体中的污染物加以控制。为了定量、定性地测定液体中的颗粒污染物，需要准确地取样并精确测定污染物的尺寸分布和浓度。液体自动颗粒计数器是一种合适的且广泛使用的设备，可用来测定污染颗粒的尺寸分布和浓度。仪器的准确度通过校准来保证
本标准规定了一个推荐的标准校准程序，用于确定颗粒尺寸和计数准确度。一级颗粒尺寸校准使用NISTSRM2806悬浮液进行校准，这种悬浮液的颗粒尺寸分布已经通过了NIST（美国国家标准技术研究院）定值。可溯源到NIST的二级校准方法使用ISOMTD悬浮液进行校准，但是该悬浮液需采用一台经一级校准方法校准过的液体自动颗粒计数器进行分析。浓度极限要通过使用一系列的浓缩悬浮液的稀释液进行测定
应用本标准还可以确定仪器的工作和性能极限。 GB/T18854—2015
液压传动 液体自动颗粒计数器的校准
1范围
本标准规定了液体自动颗粒计数器的校准方法和程序，包括： a） 对于可分析瓶装液样的液体自动颗粒计数器进行一级颗粒尺寸校准，测定计数性能和传感器
分辨力； b) 使用经一级校准的液体自动颗粒计数器验证的悬浮液进行二级颗粒尺寸校准； c) 确定合格的工作范围和性能极限； d) 使用RM8632校验颗粒传感器的性能； e) 测定重合误差极限和流量极限。
2规范性引用文件
下列文件对于本标准的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T17446流体传动系统及元件词汇（GB/T17446一2012，ISO5598：2008.IDT） GB/T17484液压油液取样容器净化方法的鉴定和控制（GB/T17484—1998，idtISO3722：1976） GB/T18853 液压传动过滤器 评定滤芯过滤性能的多次通过方法（GB/T18853一2015，
ISO16889:2008,MOD)
GB/T 28957.1 道路车辆 用于滤清器评定的试验粉尘 第1部分：氧化硅试验粉尘 (GB/T28957.1—2012,ISO12103-1:1997.MOD)
GB/T29024.3 粒度分析 单颗粒的光学测量方法 第3部分：液体颗粒计数器光阻法 (GB/T29024.3—2012,ISO21501-3:2007,IDT)
JJG196—2006常用玻璃量器
3术语和定义
GB/T17446界定的以及下列术语和定义适用于本文件。
3.1
自动颗粒计数器 automaticparticlecounter;APC 能够对悬浮在流体中的某一尺寸范围的单个颗粒自动计数并测量尺寸的仪器注：自动颗粒计数器至少由颗粒传感器、按可控流量传送特定体积液样到传感器的装置、信号处理器、将传感器输
出的单个颗粒的尺寸转换为颗粒尺寸分布的分析器和输出液样颗粒尺寸分布结果的装置组成。典型的颗粒尺寸测量原理有散射原理和遮光原理。
3.2
阐值噪声水平 threshold noise level 传感区无流体流动，且由电噪声产生的脉冲计数频率不超过60个/min时，自动颗粒计数器的最低
设定电压值。
1 GB/T18854—2015
3.3
传感区sensingvolume 液流通过的并且光学系统由此收集光信号的传感器的光照区。
3.4
分辨力 resolution 自动颗粒计数器区分尺寸相近的不同颗粒的测量能力。
3.5
重合误差极限 coincidence error limit 当传感器的传感区同时出现多个颗粒，且计数误差小于5%时，自动颗粒计数器能够计数的NIST
RM8632的最高颗粒数量浓度。 3.6
工作流量 workingflowrate 尺寸校准时液样分析采用的通过传感器的流量。
3.7
颗粒尺寸 particlesize 使用扫描电子显微镜确定的、或使用校准过的液体自动颗粒计数器确定的颗粒投影面积的等效圆直径，注1：所用的自动颗粒计数器是按照本标准校准过的，除非另有说明。 注2：NIST使用了扫描电子显微镜测量其标准物质颗粒投影面积的等效圆直径。
3.8
颗粒尺寸分布 particle size distribution 按颗粒尺寸函数表示的颗粒数量浓度。
3.9
一级校准 primarycalibration 使用NISTSRM2806进行的尺寸校准。 注1：校准程序详见第6章。 注2：NISTSRM2806详见4.4。
3.10
二级校准 secondarycalibration 使用校准悬浮液进行的尺寸校准。 注1：校准程序详见第6章。 注2：校准悬浮液按附录F配制。
4材料和设备
4.1聚苯乙烯乳胶球，近似单分散，悬浮于水溶液中。按附录D测定分辨力时，应采用的标称直径为 10μm；按第6章尺寸校准时，如果需要校准的颗粒尺寸大于或等于50μm，则应采用其他大于50μm 的标称直径。在特定情况下，也可以使用其他尺寸的聚苯乙烯乳胶球，但不管采用哪种尺寸，其尺寸的变异系数都应小于5%。供应商应提供每批聚苯乙烯乳胶球的分析证书，并指明其颗粒尺寸是采用可溯源到国家或国际标准的技术测量的。
聚苯乙烯乳胶球悬浮液一且被打开，应在3个月内使用，除非其尺寸分布和悬浮液的清洁度被证实没有改变
注1：聚苯乙烯乳胶球的尺寸分布和清洁度可使用D.13叙述的方法校验注2：在水悬浮液中的聚苯乙烯乳胶球具有一定的保质期，它的贮存期限随温度和悬浮液中微生物污染等因素的变
化而变化。
