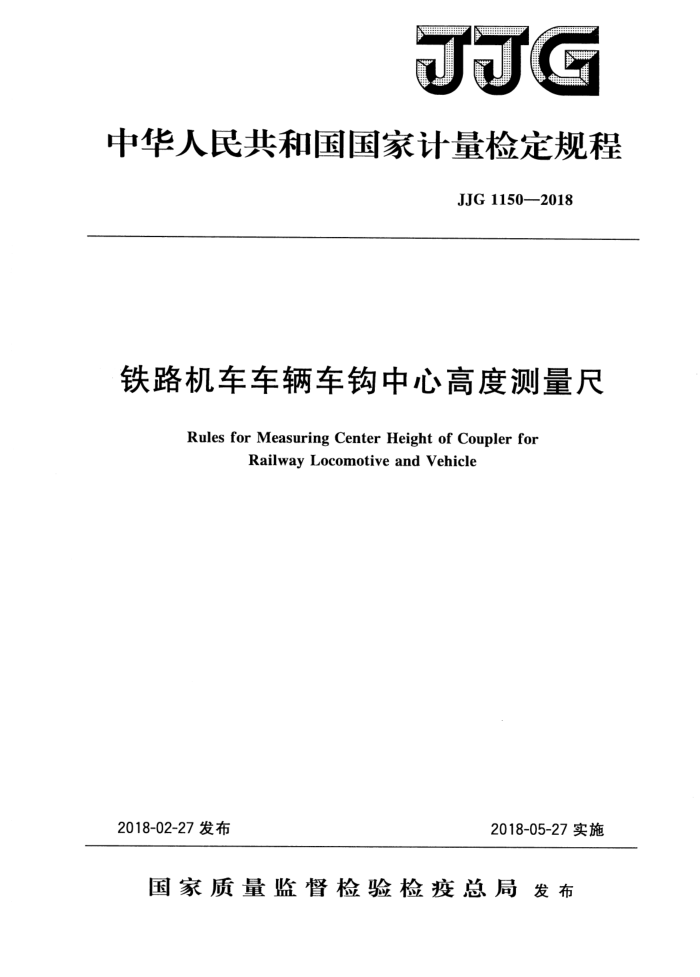

JJG
中华人民共和国国家计量检定规程
JJG 1150—2018
铁路机车车辆车钩中心高度测量尺
Rules for Measuring Center Height of Coupler for
Railway Locomotive and Vehicle
2018-02-27发布
2018-05-27实施
国家质量监督检验检疫总局发布 JJG1150—2018
铁路机车车辆车钩中心高度测量尺检定规程 Verification Regulation of Rules for Measuring Center Height of Coupler for
JJG1150—2018
RailwayLocomotiveandVehicle
归口单位：全国铁路专用计量器具计量技术委员会
铁路专用长度分技术委员会
主要起草单位：沈阳铁路局质量技术监督所
大同电力机车有限责任公司
西安铁路局质量技术监督所
参加起草单位：柳州科路测量仪器有限责任公司
本规程委托全国铁路专用计量器具计量技术委员会铁路专用长度分技术委员会负责解释 JJG 11502018
本规程主要起草人：
汪法平 (沈阳铁路局质量技术监督所) 邱慧群 (大同电力机车有限责任公司) 麻勇 勇(西安铁路局质量技术监督所)
参加起草人：
古小灵 （柳州科路测量仪器有限责任公司） JJG11502018
目 录
引言 1范围. 2概述…· 3计量性能要求 3.1标记宽度和宽度差 3.2工作面的表面粗糙度 3.3车钩中心高度测尺A面、主尺标记面的直线度 3.4车钩中心高度测尺A面、主尺标记面对两尺座工作面公共平面的垂直度（2） 3.5两尺座工作面对其公共平面的平行度：
(I) (1) (1) (2) .(2) （2)
(2)
(2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (3) (3) (3) (3) (4) (5) (7) (7) (8) (9)
3.6游标尺标记面棱边至主尺标记面的距离· 3.7 钩舌测板端面对两尺座工作面公共平面的垂直度 3.8 钩舌测板上下工作斜面的直线度 3.9 钩舌测板上下工作斜面对其中心线的对称度.· 3.10 游标标记与主尺标记的重合度 3.11 横梁刚性 3.12 重复性 3.13 最大允许误差 4通用技术要求 4.1外观· 4.2 各部分相互作用 4.3绝缘电阻· 5计量器具控制· 5.1 检定条件： 5.2 检定项目.. 5.3 检定方法 5.4检定结果的处理 5.5检定周期附录A4 铁路机车车辆车钩中心高度测量尺检定记录表附录B检定证书和检定结果通知书内页格式
..
.
I JJG1150—2018
引言
本规程根据TG/CL110—2011《铁路货车厂修规程》和TG/CL111—2012《铁路货车段修规程》中相关要求编制而成。
本规程为首次发布，
Ⅱ JJG1150—2018
铁路机车车辆车钩中心高度测量尺检定规程
范围本规程适用于铁路机车车辆车钩中心高度测量尺（以下简称钩高尺）的首次检定、
1
后续检定和使用中检查。本规程不适用于密接式车钩中心高度测量器具的检定。
2概述
钩高尺是一种测量机车车辆车钩（密接式车钩除外）中心线到轨面垂直距离的铁路专用计量器具，结构示意图见图1。钩高尺可包含车钩头部上翘下垂量测量功能，结构示意图见图2。按照显示方式不同，可以分为标尺类和数显类。
.
3 A面
图1钩高尺结构示意图
1尺座；2—横梁；3一紧固螺钉；4一主尺；5—钩舌测板；6—游标尺
o
A面
+
图2包含车钩头部上翘下垂量测量功能的钩高尺结构示意图
1—尺座；2—横梁；3—紧固螺钉；4—主尺；5—上翘下垂测尺；6—钩舌测板；7—游标尺
1 JJG1150—2018
3计量性能要求 3.1标记宽度和宽度差
主尺和游标尺标记宽度均为（0.25士0.05）mm，标记宽度差应不大于0.05mm。 3.2工作面的表面粗糙度
钩舌测板和尺座工作面的表面粗糙度Ra均应不大于1.6μm。 3.3车钩中心高度测尺A面、主尺标记面的直线度
车钩中心高度测尺A面、主尺标记面的直线度，在任意300mm范围内均应不大于0.12mm。 3.4车钩中心高度测尺A面、主尺标记面对两尺座工作面公共平面的垂直度
车钩中心高度测尺A面、主尺标记面对两尺座工作面公共平面的垂直度均应不大于0.6mm。 3.5两尺座工作面对其公共平面的平行度
两尺座工作面对其公共平面的平行度应不大于0.2mm。 3.6游标尺标记面棱边至主尺标记面的距离
游标尺标记面棱边至主尺标记面的距离应不大于0.3mm。 3.7钩舌测板端面对两尺座工作面公共平面的垂直度
钩舌测板端面对两尺座工作面公共平面的垂直度在全长范围内应不大于0.10mm。 3.8钩舌测板上下工作斜面的直线度
钩舌测板上下工作斜面的直线度均应不大于0.02mm。 3.9钩舌测板上下工作斜面对其中心线的对称度
上翘下垂测尺对准零位时，钩舌测板上下工作斜面对其中心线的对称度应不大于 0.1mm。 3.10游标标记与主尺标记的重合度
游标零标记与主尺任意一条标记重合时，游标的尾标记与主尺相应标记的重合度应不超过士0.06mm。 3.11横梁刚性
对横梁施加20N向下的力，横梁中部的弹性变形量应不大于0.25mm。 3.12重复性
数显类钩高尺的重复性应不大于0.2mm。 3.13最大允许误差
钩高尺车钩中心高度测尺示值最大允许误差为士0.5mm；包含车钩钩头上翘下垂测量功能的钩高尺，其车钩上翘下垂测尺示值最大允许误差
为±0.6mm。 4通用技术要求
4.1外观 4.1.1钩高尺各部件应无锈蚀、碰伤或表面涂镀层脱落，主尺和游标标记面上应无目 2 JJG1150—2018
力可见的断线或明显的划痕，游标标记与主尺标记应平行，且无目力可见的倾斜。
数字显示应清晰完整，无黑斑闪跳现象，功能键应灵活、可靠，标注符号应清晰、 准确，并具有自动关机功能，不应有清零和重置数功能，以及影响使用质量的其他缺陷。 4.1.2在钩高尺的明显位置上应安装标有产品名称、型号规格、制造厂名（代号或商标）、出厂日期、出厂编号的标牌。 4.1.3游标分度值应不大于0.1mm，数显分辨力应不大于0.05mm。 4.1.4后续检定和使用中检查，允许有不影响使用的外观缺陷。 4.1.5钩高尺的测量范围，城市轨道交通应覆盖650mm～950mm，机车车辆应覆盖 810mm~950mm，上翘下垂测尺测量范围应覆盖一10mm~7mm。 4.2各部分相互作用
钩高尺在工作状态时应能平稳放置在平板上，各移动部件应灵活可靠，不应有卡滞或松动现象，紧固螺钉作用应可靠。 4.3绝缘电阻
两尺座之间应绝缘，其绝缘电阻应不小于1Mα。 5计量器具控制
计量器具控制包括首次检定、后续检定和使用中检查。 5.1检定条件 5.1.1环境条件
钩高尺的检定环境温度为（20土5）℃，数显类钩高尺的检定相对湿度应不超过 30%～85%。检定前，钩高尺与检定用计量器具温度平衡时间不少于2h， 5.1.2检定用计量器具
检定用计量器具见表1。
表1检定用计量器具一览表规格
计量器具名称高度卡尺
技术要求 MPE：±0.10mm MPEs:3.0μm
(0~1000）mm
刀口尺宽座直角尺
300mm 1000mm
2级 MPEV:10μm MPE:±16μm 一17%~+12% MPE：±0.04mm MPEV:20μm
读数显微镜/工具显微镜
(0.02~1)mm Ra:1.6μm (0~300)mm S≤10mm
塞尺
表面粗糙度比较样块
游标卡尺百分表础码
2 kg
M等级
3 JJG
