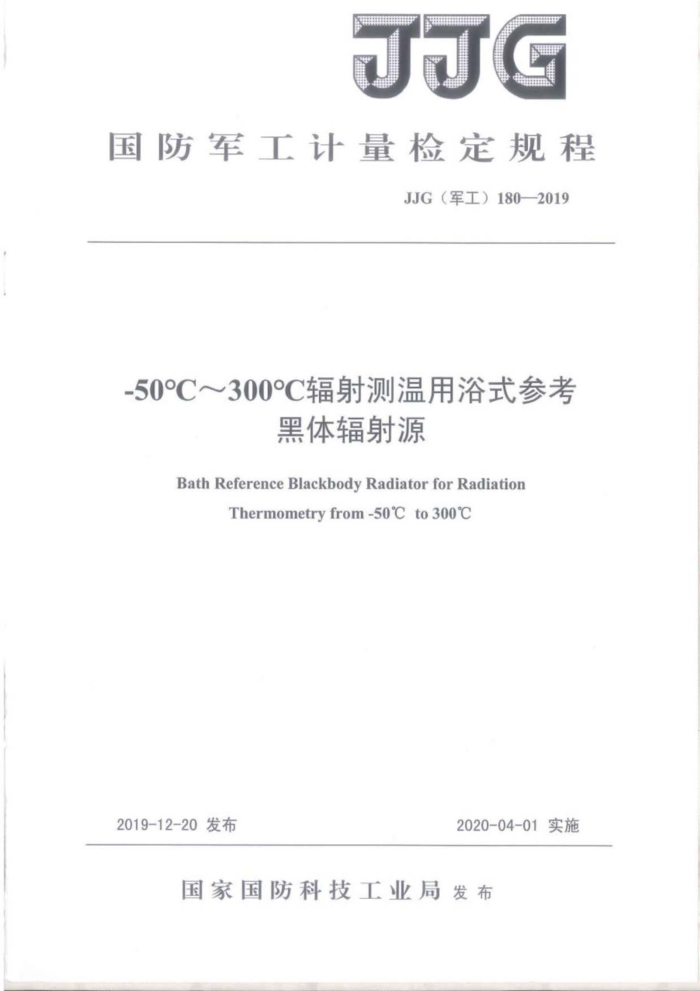

JJG
国防军工计量检定规程
JJG（军工）180—2019
-50C～300C辐射测温用浴式参考
黑体辐射源
BathReferenceBlackbodyRadiator for Radiation
Thermometryfrom-50℃to300℃
2019-12-20发布
2020-04-01实施
国家国防科技工业局发布 JJG（军工）180—2019
-50~300C辐射测温用浴式参考黑体辐射源检定规程 VerificationRegulation ofBathReference
JJG（军工）180—2019
BlackbodyRadiatorforRadiation Thermometryfrom-50°Cto300°C
起草单位：国防科技工业第一计量测试研究中心 JJG（军工）180—2019
本规程起草人：
蔡静（国防科技工业第一计量测试研究中心）张岚（国防科技工业第一计量测试研究中心）张学聪（国防科技工业第一计量测试研究中心）杨永军（国防科技工业第一计量测试研究中心） JJG（军工）180—2019
目录
前言... 1范围. 2引用文件.. 3术语和定义 4概述.. 4.1原理.... 4.2构造.. 4.3分类... 4.4用途 5计量性能要求， 5.1亮度温度示值误差 5.2温度波动度... 5.3温度均匀度 6通用技术要求 6.1外观... 6.2绝缘电阻. 7计量器具控制 7.1检定条件 7.2检定项目 7.3检定方法 7.4检定结果的处理 7.5检定周期... 附录A浴式参考黑体辐射源发射率偏离1引入的修正值计算方法附录B 浴式参考黑体辐射源原始记录内页参考格式附录C 浴式参考黑体辐射源检定证书内页参考格式
.II
.2
2
..3
.3 .3
3
**. 3
4
..7 .7 ..8 ...9 .12 ..13
浴式参考黑体辐射源亮度温度示值误差测量不确定度分析
附录D JJG（军工）180—2019
前言
辐射测温用浴式参考黑体辐射源主要用于辐射温度计、红外热像仪等设备的检定/校准，是亮度温度进行准确溯源必不可少的标准装置。
本规程依据JJF（军工）1一2012《国防军工计量检定规程编写规则》进行制订，同时参考JJF1030一2010《恒温槽技术性能测试规范》进行编制。
本规程以标准铂电阻温度计作为标准器，对-50℃～300℃辐射测温用浴式参考黑体辐射源进行检定。
II JJG（军工）180—2019
50C~300C辐射测温用浴式参考黑体辐射源检定规程
1范围
本规程适用于-50℃～300℃辐射测温用浴式参考黑体辐射源（以下简称浴式参考黑体辐射源）首次检定、后续检定和使用中检查。 2引用文件
本规程引用了下列文件： JF1001通用计量术语及定义凡是注日期的引用文件，仅注日期的版本适用于本规程：凡不注日期的引用文件，其
最新版本（包括所有的修改单）适用于本规程。 3术语和定义
JJF1001界定的及以下列术语和定义适用于本规程 3.1[有效】亮度温度[effective]radiancetemperature
在给定波长范围，辐射亮度与被测热辐射体的有效辐射亮度相等的黑体的温度、 3.2黑体辐射源blackbodyradiator
用于检定或校准辐射温度计、具有稳定控制的温度和明确的发射率、且热辐射特性接近于黑体的凹形装置。 3.3浴式参考黑体辐射源bathreferenceblackbodyradiator
采用液体浴方式进行加热的具有检定或校准辐射温度计所需亮度温度及其他计量性能的黑体辐射源。 3.4浴式参考黑体辐射源工作区域bathreferenceblackbodyradiatorworkingspace
能够完全包含黑体腔，且温度均匀度、温度波动度满足要求的区域 4概述 4.1原理
国防军工
浴式参考黑体辐射源主要是采用黑体腔与恒温槽相结合的方式获得理想的温度场。通常是将一端密闭的管状黑体腔整体伸入到工作区内，使工作区的工作介质加热黑体腔，如图1所示，从而可以在黑体腔的壁面和靶面获得均匀的温度分布。工作区采用铂电阻温度计测温与PID调节技术相结合的方式，实现较高的控温稳定度和控温准确度。采用二等标准铂电阻作为标准器，并对有效发射率偏离1产生的影响进行修正，即可满足亮度温度量传的需求。 4.2构造
浴式参考黑体辐射源由黑体空腔、加热器及冷却盘管、温度控制和温度测量等系统组
成。 JJG（军工）180—2019
控温温度计 槽盖
电机
安装法兰及光阑
加热器及冷却盘管搅拌器
黑体腔
工作介质
图1浴式参考黑体辐射源原理示意图
典型的黑体空腔形状（见图2），包括：①圆筒型（带盖或不带盖）：②圆锥-圆筒型（带盖或不带盖）：③内凸圆锥-圆筒型（带盖或不带盖）： ④双锥型：③带盖锥型：③球型。
①
②
④
?
?
图2各种形状黑体空腔示意图
4.3分类
浴式参考黑体辐射源依据温度范围选用不同的工作介质，常用的有酒精、纯净水、制
冷剂和硅油。 4.4用途
浴式参考黑体辐射源与接触式温度计结合使用，可用于检定/校准辐射温度计、红外热像仪以及其他亮度温度测量装置。
2 JJG（军工）180—2019
5计量性能要求 5.1亮度温度示值误差
亮度温度范围：-50℃~300℃，最大允许误差：±（0.3%t+1℃）。 5.2温度波动度
在10min内不大于（0.1℃与0.1%大者） 5.3温度均匀度
不大于（0.15℃与0.15%的大者）。 6通用技术要求 6.1外观和附件
浴式参考黑体辐射源应标有型号规格、制造厂（或商标）和出厂编号：黑体空腔内表面涂层均匀，无剥落，无明显灰尘：浴式参考黑体辐射源上或附件中应标明黑体空腔的形状、黑体腔表面材料发射率或者有效发射率指标。
仪表按键功能完好，指示屏显示正常，无可见缺陷。 6.2绝缘电阻
浴式参考黑体辐射源加热元件与外壳之间的绝缘电阻不小于20MQ。 7计量器具控制 7.1检定条件 7.1.1检定用设备
检定用设备应经过计量技术机构检定或校准，满足检定使用要求，并在有效期内。 检定装置主要由标准铂电阻温度计和辅助设备组成。其主要参数见表1。
表1标准及配套设备技术指标
用途
仪器设备名称
技术要求
温度范围：满足检定温度范围要求，一般为-50℃~300℃
标准铂电阻 准确度等级：二等温度计
用直接法检定浴式参考黑体辐射源时的标准器
数量：2支其他：亦可使用满足要求的其它标准温度计量程：满足所需铂电阻的电阻范围要求，一般为1002 准确度等级：0.005级其他：亦可使用满足要求的其它电阻测量仪器量程：500MQ
测量铂电阻温度计
电阻测量仪
的阻值
测量浴式参考黑体辐射
绝缘电阻表 准确度等级：10级
源的绝缘电阻
直流电压：500V
7.1.2环境条件
a）环境温度：18℃~25℃； b）相对湿度：20%~85%：
3 JJG
