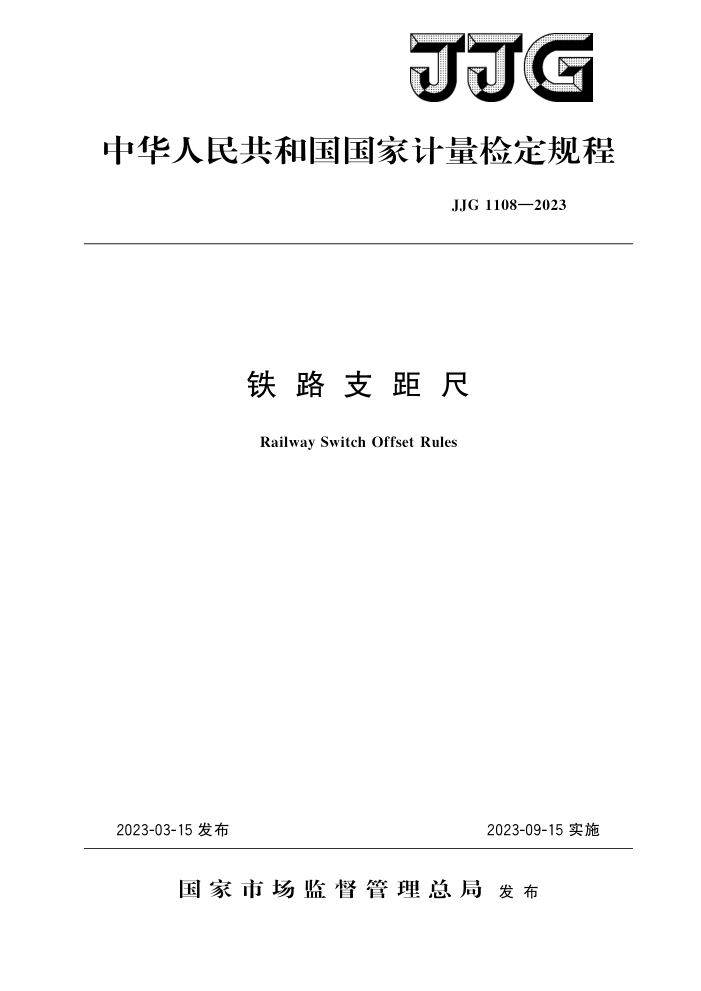

JJG
中华人民共和国国家计量检定规程
JJG 1108—2023
铁路支距尺
Railway Switch Offset Rules
2023-03-15发布
2023-09-15实施
国家市场监督管理总局发布 JJG1108—2023
铁路支距尺检定规程 Verification Regulation of Railway
JJG1108—2023 代替JJG1108—2015
Switch Offset Rules
归口单位：全国铁路专用计量器具计量技术委员会铁路专用
长度分技术委员会
主要起草单位：中国铁路沈阳局集团有限公司质量技术监督所
中国铁路郑州局集团有限公司质量技术监督所
中国铁路北京局集团有限公司计量管理所
中国铁路太原局集团有限公司计量所
参加起草单位：哈尔滨安通轨道技术开发有限公司
石家庄铁路运输学校工厂
本规程委托全国铁路专用计量器具计量技术委员会铁路专用长度分技
术委员会负责解释 JJG 1108—2023
本规程主要起草人：
汪法平（中国铁路沈阳局集团有限公司质量技术监督所）
夏巍华（中国铁路郑州局集团有限公司质量技术监督所）
崔海岩（中国铁路北京局集团有限公司计量管理所）
武文君（中国铁路太原局集团有限公司计量所）参加起草人：
刘小立（哈尔滨安通轨道技术开发有限公司）李金强（石家庄铁路运输学校工厂） JJG1108—2023
录
目
引言 1 范围. 2 概述.
(Ⅱ) (1) (1) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (3) (3) (3) (3) (4) (6) (6) (7) (8) (9)
计量性能要求·
3 3.1测量面的表面粗糙度 3.2 标记宽度和宽度差· 3.3 游标标记面棱边至主尺标记面的距离
3. 4 尺身基准面的直线度.· 3.5 测量面对搭轨面的垂直度.· 3.6 两测头测量面及压测板量爪测量面的有效高度· 3.7 两测头工作母线所构成的平面对尺身基准面的垂直度 3.8 游标标记与主尺标记的重合度， 3.9 游标尺框或读数装置的横向窜动量 3.10 示值误差 3.11 测量重复性 3.12 绝缘电阻 4 通用技术要求 4. 1 外观 4.2各部分相互作用 5计量器具控制.. 5.1检定条件. 5. 2 检定项目. 5.3检定方法 6检定结果的处理.
+
.
检定周期附录A铁路支距尺检定器示意图附录B铁路支距尺检定记录表附录C 检定证书和检定结果通知书内页格式
7
I JJG1108—2023
引言
JJF1001一2011《通用计量术语及定义》、JJF1002一2010《国家计量检定规程编写规则》、JJF1059.1一2012《测量不确定度评定与表示》共同构成修订本规程的基础性系列规范。
本规程依据TB/T3148一2017《轨道检测测量仪器支距尺》，对JJG1108- 2015《铁路支距尺》进行修订。与JJG1108一2015相比，除编辑性修改外主要技术变化如下：
增加了数显式铁路支距尺的相关要求及检定方法；增加了游标尺框或读数装置的横向窜动量要求及检定方法；修改了游标式支距尺的分度值要求；一修改了尺身基准面的直线度要求；
取消了以非钢制材料为主尺的支距尺。 本规程历次版本发布情况为：
JJG1108—2015。
II JJG1108—2023
铁路支距尺检定规程
1范围
本规程适用于铁路支距尺（以下简称为“支距尺”）的首次检定、后续检定和使用中检查。 2 概述
支距尺是用于测量铁路道岔导曲线支距尺寸的铁路专用计量器具，按读数形式分为游标式和数显式，结构示意图分别见图1、图2。
4 /
3/
豆
D 0. 1 mm
0
1
Y-Y
唱
[
LY
尺身基准面
尺身基准面
S
图1 游标式支距尺结构示意图
1一绝缘板；2一测头；3一尺身；4一压测板；5一游标尺框；6一游标
QQ
2 C
1
3
4
尺身基准面
图2 数显式支距尺结构示意图
1一绝缘板；2一测头；3一尺身；4一压测板；5一读数装置
1 JJG1108—2023
3计量性能要求
3.1测量面的表面粗糙度
测头测量面的表面粗糙度Ra值首次检定应不大于1.6um，后续检定应不大于 3.2um；压测板量爪测量面的表面粗糙度Ra值首次检定应不大于3.2um，后续检定应不大于6.3um。 3.2标记宽度和宽度差
主尺和游标的标记宽度为（0.10～0.30）mm，标记宽度差应不大于0.05mm。 3.3游标标记面棱边至主尺标记面的距离
游标标记面棱边至主尺标记表面的距离应不大于0.3mm。 3.4尺身基准面的直线度
尺身基准面的直线度在任意1300mm范围内应不大于0.3mm。 3.5测量面对搭轨面的垂直度
两测头测量面对绝缘板搭轨面及压测板量爪测量面对压测板搭轨面的垂直度应不大于0.05mm。 3.6两测头测量面及压测板量爪测量面的有效高度
两测头测量面及压测板量爪测量面的下边缘至搭轨面的有效高度为（16土 0.2)mm。 3.7两测头工作母线所构成的平面对尺身基准面的垂直度
两测头工作母线所构成的平面对尺身基准面的垂直度应不大于0.2mm。 3.8游标标记与主尺标记的重合度
支距尺游标零标记与主尺任意一条标记重合时，游标的尾标记与主尺相应标记的重合度应不大于0.06mm。 3.9游标尺框或读数装置的横向窜动量
游标式支距尺游标尺框横向窜动量应不大于0.2mm；数显式支距尺读数装置的横向窜动量应不大于0.1mm。 3.10示值误差
支距尺示值最大允许误差首次检定为士0.4mm，后续检定为士0.5mm 3.11测量重复性
数显式支距尺的重复性应不大于0.1mm。 3.12绝缘电阻
两测头之间、测头与压测板量瓜之间及测头或量瓜与尺身之间的绝缘电阻均应不小
于1M2。
4通用技术要求
4.1外观
支距尺各部分均不应有划伤、碰痕、氧化层及镀铬层脱落等缺陷。绝缘板上的所有螺钉孔和销钉装配完后，应用封口蜡密封。游标式支距尺主尺标记不应刻在非钢制材料 2 JJG1108—2023
上，数字应清晰。数显式支距尺的读数装置数字显示应清晰、完整，无闪跳现象，各按钮功能应稳定，工作可靠，休眠后不应自动清零，显示范围应覆盖测量范围。尺身上应具有产品名称、型号规格、制造厂名、出厂日期、出厂编号的标牌。
后续检定和使用中检查时允许有不影响使用的外观缺陷。测头形状应为圆柱形。 游标式支距尺分度值应不大于0.1mm，数显式支距尺分辨力应不大于0.1mm。 支距尺测量范围应为（100~1290）mm或（100~1800）mm。
4.2各部分相互作用
游标尺框或读数装置移动应平稳、灵活。绝缘板与尺身连接应牢固可靠。
5计量器具控制
计量器具控制包括首次检定、后续检定和使用中检查。
5.1检定条件 5.1.1检定环境
检定温度为（20士7）℃，温度波动不大于1℃/h，相对湿度不大于80%，检定前支距尺与其标准器的温度平衡时间应不少于2h。 5.1.2检定器具
主要检定器具见表1。
表1主要检定器具一览表规格
计量标准器或配套设备
技术要求
I型检定器MPE：士0.08mm：IⅡI型检定器
I型、Ⅱ型（见附录A）
支距尺检定器
各测量点按实际值使用，U≤0.06mm
分度值：0.01mm (0.05~0.5)mm
MPEV:10 μm MPE:±12μm -17%~～+12%
读数显微镜
塞尺
表面粗糙度比较样块 Ra:（1.6~6.3）μm
直角尺游标深度卡尺
63mmX40mm (0~200)mm
1级
MPE：±0.03mm
≥1 mm
量块杠杆百分表测力计兆欧表
5等 1级
5 N 500 V
MPE：±5% 10.0级
5.1.3 检定记录
检定记录内容参见附录B。
5.2检定项目
检定项目见表2。
3
