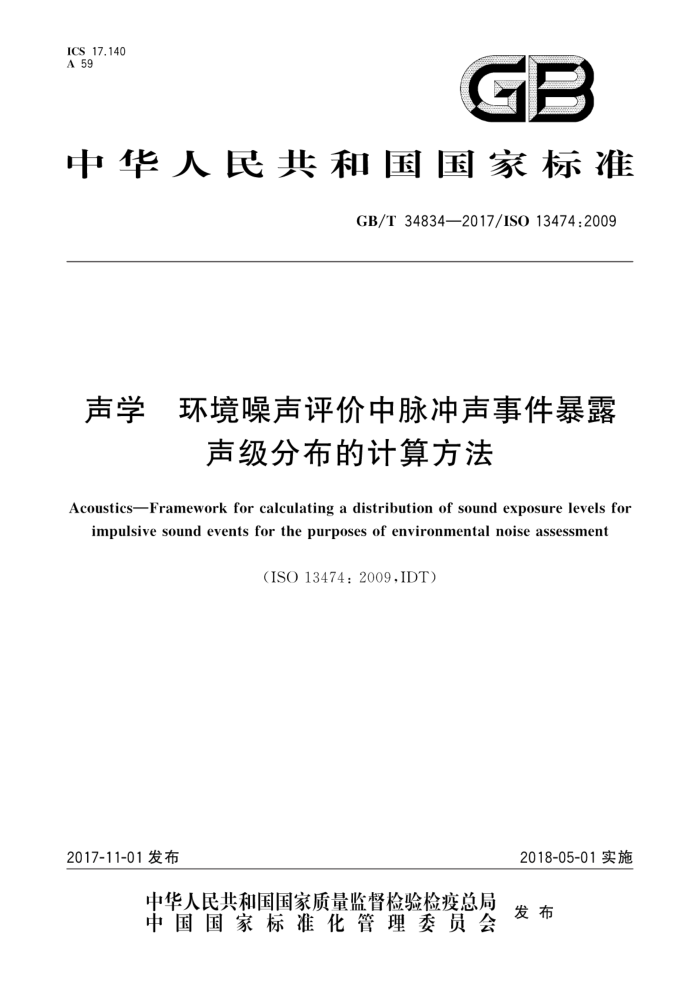

ICS _17.140 A 59
GB
中华人民共和国国家标准
GB/T34834—2017/IS013474:2009
声学 环境噪声评价中脉冲声事件暴露
声级分布的计算方法
AcousticsFramework for calculating a distribution of sound exposure levels for
impulsivesound eventsforthepurposes of environmentalnoiseassessment
(ISO13474:2009,IDT)
2018-05-01实施
2017-11-01发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T34834—2017/ISO134742009
目 次
前言引言范围
/
规范性引用文件术语和定义基本公式统计分布计算衰减的计算…· 分级声速剖面出现概率，
2
3
4
5
6
11
15
17 20
8
9 声源·
不确定度附录A（资料性附录） 单一事件暴露声级统计分布估算案例附录B（资料性附录） 不确定度参考文献
10
22 23 28
30 GB/T34834—2017/ISO13474:2009
前言
本标准按照GB/T1.1一2009给出的规则起草本标准使用翻译法等同采用ISO13474：2009《声学环境噪声评价中脉冲声事件暴露声级分布的
计算方法》。
与本部分中规范性引用的国际文件有一致性对应关系的我国文件如下：
GB/T3222.1—2006 声学 ：环境噪声的描述、测量与评价第1部分：基本参量与评价方法 (ISO1996-1:2003,IDT) GB/T3358.1—2009 统计学词汇及符号 第1部分：一般统计术语与用于概率的术语 (ISO 3534-1:2006,IDT) GB/T17247.1—2000 声学 户外声传播衰减 第1部分：大气声吸收的计算（eqv ISO 9613-1:1993) GB/T17247.2—1998 3声学 户外声传播衰减 第2部分：一般计算方法（eqvISO9613-2： 1996)
本标准由中国科学院提出。 本标准由全国声学标准化技术委员会（SAC/TC17)归口。 本标准起草单位：浙江大学、浙江科技学院、宜兴市产品质量监督检验所、中国科学院声学研究所、
同济大学、深圳中雅机电实业有限公司、中国计量科学研究院、北京市劳动保护科学研究所、哈尔滨工程大学、长沙奥邦环保实业有限公司、合肥工业大学。
本标准主要起草人：翟国庆、李争光、李晓东、程明昆、吕亚东、徐欣、王子、吴寅成、俞悟周、毛东兴
方庆川、何龙标、李孝宽、户文成、张林、莫建炎、李志远，
I GB/T 34834—2017/IS013474:2009
引言
本标准旨在为环境噪声评价中所用描述量的量化计算提供一种方法。本标准给出了一种用于计算距高能脉冲声源一定距离处声事件暴露声级统计分布的工程法。本标准适用于环境噪声评价，不适用于对建筑物的损害风险评价和对动物或人的伤害风险评价，
在ISO9613-2中，计算的是来自交通和工业等声源顺风条件下的照射声级，在引人修正因子Cme 基础上估算长期平均声级。此时，将计算点处来自声源的声音作为环境噪声进行评价。ISO9613-2仅适用于声源和接收点临近地面、间距不超过约1000m的非脉冲声A计权声级计算。对于高能脉冲声源，脉冲声事件的持续时间短，与交通和工业噪声源相比，其低频声能更显著。在给定的距离上，大气中低频声衰减通常比高频声小，因此，当声传播距离较大时，这种影响声级的效应需考虑在内，
本标准给出了考虑地面反射、地形遮挡以及折射、端流等气象效应的方法要点。本方法根据声源强度计算系列大气情景下的照射声级分布，每种大气情景是具体大气吸收等级和逾量衰减等级的组合。 按这个程序进行实际计算时，应考虑气象和地表条件的统计学贡献。风速、风向、温度、湿度和大气稳定度出现频次的直方图可以用来描述上述等级。根据照射声级分布可以计算得到若干评价指标，如计权后的平均值一一长期平均照射声级，计权因子由关注点处相应时段内不同大气条件出现概率决定。
Ⅱ GB/T34834—2017/ISO13474:2009
声学环境噪声评价中脉冲声事件暴露
声级分布的计算方法
1范围
本标准规定了环境噪声评价中工程法计算脉冲声暴露声级统计分布的方法。 本标准适用于装药量适中（如0.05kg～1000kgTNT当量）、采用常规炸药的矿山爆破、开炮和炸
弹爆炸等声源产生的长距离（如0.5km～30km）传播的脉冲声。标准考虑了气象条件和地形对声传播的影响。
2规范性引用文件
下列文件对于本部分的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
ISO1996-1声学环境噪声的描述、测量与评价第1部分：基本参量与评价方法（Acoustics Description,measurement and assessment of environmental noisePart 1:Basic quantities and assess- ment procedures)
ISO3534-1统计学词汇及符号第1部分：一般统计术语与用于概率的术语（Statistics一Vocab- ulary and symbolsPart 1:General statistical terms and terms used in probability)
ISO9613-1声学户外声传播衰减第1部分：大气声吸收的计算（Acoustics一Attenuationof sound during propagation outdoors—Part l:Calculation of the absorption of sound by the atmosphere)
ISO9613-2声学户外声传播衰减第2部分：一般计算方法（Acoustics一Attenuationofsound during propagation outdoors—Part 2:General method of calculation)
ISO17201-1声学射程内噪声第1部分：枪口爆震的测定（Acoustics一Noisefromshooting ranges—Part1:Determination of muzzleblastbymeasurement)
ISO17201-2声学射程内噪声第2部分：通过计算估计枪口爆震和射弹声（Acoustics一Noise from shooting rangesPart 2:Estimation of muzzle blast and projectile sound by calculation)
ISO17201-4声学射程内噪声第4部分：射弹声预测（Acoustics—Noisefromshootingran- gesPart 4:Prediction of projectile sound)
ISO/IEC指南98-3测量的不确定度第3部分：测量中不确定度的表述指南[Uncertaintyof measurement—Part 3:Guide to the expression of uncertainty in measurement (GUM:1995)]
VDIMSR8/559重型武器噪声发射及照射测量的标准方法［StandardMethodtoMeasurethe Sound Exposure Emissions and Immissions from Large Weapons (Standardmethode zur Messung der Gerauschemissionen und-immissionen von schweren Waffen),Edmund Buchta （ed.),in MeB-, Steuerungs-undRegelungstechnik,No.8/559,Fortschritt—Berichte,VDIVerlag,Disseldorf,1996(in English and German)
3术语和定义
下列术语和定义适用于本文件。
1 GB/T34834—2017/ISO13474:2009
3.1
大气吸收 atmosphericabsorption 由于分子黏滞性、分子转动和分子振动引起的空气声衰减。
3.2
大气吸收等级 atmospheric-absorptionclass 在给定的不确定度内，可产生大致相同的空气声衰减的气象参数范围。 注：参阅大气吸收。
3.3
大气稳定度 atmospheric stability 大气作垂直运动的强弱程度。 注：加强(或减小)空气垂直运动通常意味着加强(或减小)大气满流。
3.4
大气稳定度等级 atmospheric-stability class 根据大气稳定度划分的集合的子集注：参阅大气稳定度。
3.5
直达路径 direct path 起始于声源终止于接收点的直线上的位移矢量，单位为米（m）。 注：直达路径可能穿越建筑或地形等物体。
3.6
有向声速 directed sound speed 绝热声速与水平风速在直达路径上分量的代数和。 注：有向声速单位为米每秒（m/s）。
3.7
声速面 directed sound speed profile 沿直达路径的声速，其为高度的函数。 注：参阅有向声速。
3.8
事件 event 与声源相关的单个脉冲或快速的脉冲序列。 注：一个单一的活动，如开枪，可能会产生多个声事件。以高速枪发射一枚子弹为例，与声事件有关的声源有：枪口
爆震，弹道冲击和射弹撞击。
3.9
事件持续时间 event duration T 以刚发射前的时刻t，为起点，刚结束发射后的时刻t为终点的时间区间，包含单个脉冲或快速脉
冲序列的所有显著声音。
注：时间间隔t2一t单位为秒（s)。 3.10
累计百分声级 exceedance level 规定类型的声级，单位为分贝（dB），恰好有规定百分数的样本超过该声级注：需明确样本集，如在规定的时间间隔内的次数百分数，或训练中开枪事件的百分数。 2 GB/T34834—2017/ISO13474:2009
3.11
逾量衰减 excessattenuation 未计入直达路径上声源与接收点间声波几何发散、大气吸收以及屏障衰减（来自没有折射、静止空
气中的小声源)的声衰减部分。
注：逾量衰减单位为分贝（dB)。 3.12
逾量衰减等级 excess-attenuation class 在给定的不确定度内，可产生大致相同声衰减的声速剖面和地面类型组合范围
3.13
地面条件 ground condition 声源和接收点间声传播路径上户外表面声反射和吸收特性。
3.14
脉冲声事件 impulsive sound event 单一或系列爆炸声，其特征在于靠近声源处的声压-时间历程，包含了一个声压快速上升到峰值然
后衰减的过程。 3.15
声压 soundpressure p 有声波时，媒质中的压力与静压的差值。 注1：声压单位为帕(Pa)。 注2：p通常表示声压的方均根值，但方均根值最好用下标“cff"标明。
3.16
户外爆炸 open-air explosion 发生在户外，且没有任何一部分爆炸材料或气体产物被容器或其他遮挡面限制的爆炸。
3.17
峰值声压 peak sound pressure P peak 定时间间隔内最大绝对声压。 注1：峰值声压单位为帕(Pa)。 注2：峰值声压可来自于一个正的声压或负的声压。
3.18
峰值声压级 peak sound pressure level L p penk 峰值声压ppeak平方与基准声压p。平方之比的以10为底的对数的10倍，单位为分贝（dB)：
ppeak
L p-peak =10lg
p
式中： po 声压基准值，单位为帕（Pa），p。=2×10-5Pa。 注：由于受实际测量仪器的限制，Pk通常被理解为表示某一频率计权或有限频段峰值声压的平方。如果应用
IEC61672-1规定的特定频率计权，则需要用适当的下标标明，例如，L.Creak表示C计权峰值声压级，
3.19
接收点高度 receiver height h, 声接收点与所在地表面之间的距离，单位为米（m）。
3
