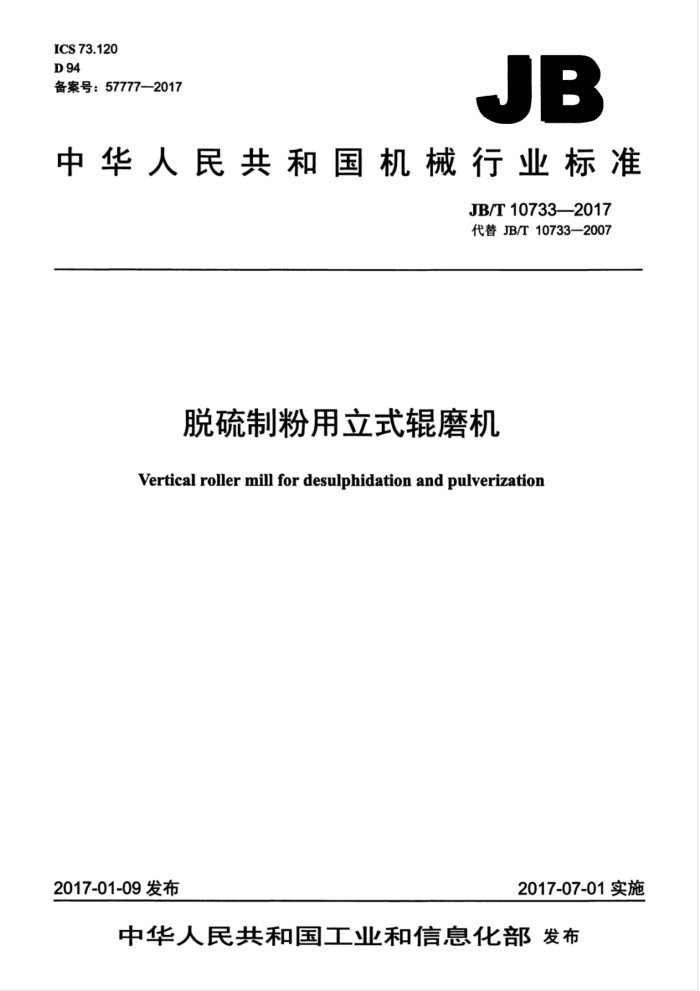

ICS 73.120 D 94 备案号：57777—2017
JB
中华人民共和国机械行业标准
JB/T10733—2017 代替JB/T10733—2007
脱硫制粉用立式辊磨机
Vertical roller mill for desulphidation and pulverization
2017-01-09发布
2017-07-01实施
中华人民共和国工业和信息化部发布 中 华 人民共 和 国
机械行业标准脱硫制粉用立式辑磨机
JB/T107332017
*
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
*
210mmX297mm?0.75印张·23千字
2017年7月第1版第1次印刷
定价：15.00元
*
书号：15111·14229 网址：http：//www.cmpbook.com 编辑部电话：（010）88379399 直销中心电话：（010）88379399
封面无防伪标均为盗版
版权专有 侵权必究 JB/T10733—2017
目 次
前言 1范围 2规范性引用文件 3型式与基本参数 3.1型式. 3.2型号.... 3.3基本参数 4技术要求.. 4.1基本要求... 4.2 整机性能要求 4.3主要零部件要求.. 4.4装配和安装要求 4.5试运转要求.. 4.6涂漆防锈要求 5试验方法。 6检验规则.. 6.1检验分类. 6.2出厂检验. 6.3型式检验.. 7标志、包装、运输和贮存
6 JB/T10733—2017
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替JB/T107332007《脱硫制粉用立式辊磨机》，与JB/T10733—2007相比主要技术变化
如下：
一修改了产品型号表示方法：取消了MLT-140、MLT-180、MLT-210和MLT-475型号规格，增加了MLT-2900型号规格；一更新、充实和完善了技术要求的内容；一进一步规范了试验方法和检验规则的内容。 本标准由中国机械工业联合会提出。 本标准由全国矿山机械标准化技术委员会（SAC/TC88）归口。 本标准起草单位：北方重工集团有限公司。 本标准主要起草人：赵海波、刘朴、杨野、朱国春、黄德胜、查哲、郭明。 本标准所代替标准的历次版本发布情况为：
-JB/T10733—2007。
II JB/T10733—2017
脱硫制粉用立式辊磨机
1范围
本标准规定了脱硫制粉用立式辊磨机的型式与基本参数、技术要求、试验方法、检验规则、标志、 包装、运输和贮存。
本标准适用于烟气脱硫制粉系统中粉磨石灰石的立式辊磨机（以下简称立磨）。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191包装储运图示标志 GB/T699—2015优质碳素结构钢 GB/T7002006碳素结构钢 GB/T1184—1996形状和位置公差未注公差值 GB/T1348球墨铸铁件 GB/T1801—2009产品几何技术规范（GPS） 极限与配合公差带和配合的选择 GB/T3766 液压传动系统及其元件的通用规则和安全要求 GB/T3768声学声压法测定噪声源声功率级反射面上方采用包络测量表面的简易法 GB/T5680 奥氏体锰钢铸件 GB/T7233.1一2009铸钢件超声检测第1部分：一般用途铸钢件 GB/T7932 气动系统通用技术条件 GB/T 7935 液压元件通用技术条件 GB/T9239.1一2006机械振动恒态（刚性）转子平衡品质要求第1部分：规范与平衡允差的
检验
GB/T11345—2013 焊缝无损检测超声检测技术、检测等级和评定 GB/T13306 5标牌 GB/T25706 矿山机械产品型号编制方法 JB/T5000.3 重型机械通用技术条件第3部分：焊接件 JB/T5000.62007重型机械通用技术条件第6部分：铸钢件 JB/T5000.8重型机械通用技术条件第8部分：锻件 JB/T5000.9 重型机械通用技术条件第9部分：切削加工件 JB/T5000.12 重型机械通用技术条件第12部分：涂装 JB/T5000.13 重型机械通用技术条件第13部分：包装
3型式与基本参数
3.1型式
立磨分为集中加载和单臂加载两种结构型式，如图1和图2所示（该图不确定立磨具体结构）。
1 JB/T10733—2017
说明：
一基础部； 2张紧装置 3- 一主减速器：
6——分离器： 7—密封空气管路； 8磨辊部； 9- 一磨辑安装与检修装置： 10——主电动机。
1-
一磨盘部； 5~ 一架体部；
4
图1 JB/T10733—2017
说明： 1——分离器： 2架体部； 3—磨辊部： 4一密封风管路； 5- 一磨辊润滑系统：
一磨盘部； 7—主减速器 8一主电动机： 9—基础部： 10一慢速传动装置。
6
图2
3.2型号
立磨型号表示方法应符合GB/T25706的规定，表示方法如下 MLT:
磨盘碾磨直径，单位为毫米（mm）脱硫立式磨机
3 JB/T10733—2017
示例：磨盘碾磨直径为2650mm的脱硫制粉用立式辊磨机，标记为：
MLT-2650 脱硫制粉用立式辊磨机
3.3基本参数
立磨的基本参数应符合表1的规定
表1 生产能力 t/h 30 35-40 45-50 55-60 70 90 100 110 130 170
磨盘碾磨直径
给料粒度 mm
电动机功率
规格型号 MLT-2250 MLT-2450 MLT-2650 MLT-2900 MLT-3150 MLT-3450 MLT-3650 MLT-3750 MLT-4000 MLT-4500 注：根据石灰石易磨性不同，生产能力与电动机功率的选型试验条件为：
kw 630 710 900 1120 1 400 2 000 2 300 2 800 3 200 3 800
mm 2 250 2 450 2 650 2.900 3 150 3 450 3 600 3 750 4 000 4 500
65 80 80 80 80 90 90 95 100 110
a）入磨石灰石含水量（质量分数)：不大于12%； b）产品细度：0.061mm， 筛余≤5%; c）产品残留水分：≤0.5%（质量分数）。
4技术要求
4.1基本要求 4.1.1立磨应符合本标准的规定，并按经规定程序批准的图样和技术文件制造、安装和使用 4.1.2立磨的切削加工件、焊接件、铸件、锻件除满足设计图样、技术文件的要求外，还应符合JB/T 5000.3、JB/T5000.6、JB/T5000.8、JB/T5000.9的规定。 4.1.3球墨铸铁件应符合GB/T1348的规定。 4.1.4奥氏体锰钢铸件应符合GB/T5680的规定。 4.2 整机性能要求 4.2.1 立磨应满足带载与空载两种起动方式。 4.2.2 立磨负荷运转时的噪声声压级值不应大于90dB（A）。 4.2.3 立磨各密封处应密封良好，不应泄漏粉尘。 4.2.4 各润滑、液压、气动系统，应密封良好无渗漏。 4.2.5 5 立磨应配有监控联锁保护装置。 4.2.6 6立磨传动轴旋转部位应设防护罩。 4.2.7 同企业的同型号立磨的易损件应具有互换性，并容易更换。 4
